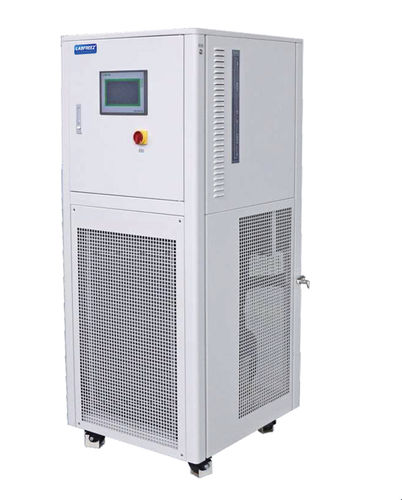

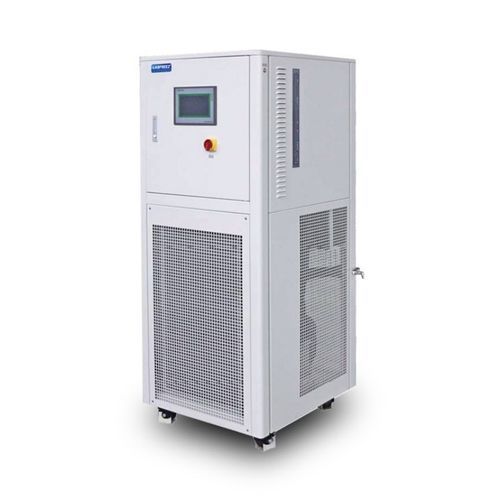

Refrigerador de líquidos LRC-50 series

para refrigeraciónde laboratoriocon condensación de aire

Descripción
Enfriador de circulación cerrada diseñado para prevenir la contaminación del fluido circulante y alargar la vida útil del medio portador de calor. Adecuado para laboratorios, procesos industriales y ensayos a baja temperatura que requieren control estable hasta −50°C.

Características

• Diseño de circuito cerrado que minimiza la contaminación del fluido y prolonga su vida útil.
• Protecciones de seguridad multinivel para un funcionamiento fiable.
• Compresores de marca; tecnología de refrigeración en cascada para refrigeración profunda.
• Diseño orientado al usuario para facilitar operación y mantenimiento.
• Sistema eficiente de dos condensadores.
• Controlador en cascada informatizado con resolución 0,1°C; rango −50°C a 30°C; sensor PT100.
• Estabilidad a baja temperatura garantizada por diseño optimizado del extremo frío.
• Diferencial de arranque/parada del compresor configurable.
• Monitoreo de temperatura ambiente para evitar aumento excesivo de la temperatura interna.
• Múltiples alarmas: sobretemperatura, fallo de sensor, alta presión, sobrecalentamiento del compresor, nivel de líquido.
• Protección por retardo al encendido; protectores en cascada de tres niveles.
• Puesta a tierra de todas las piezas.
• Circulación completamente cerrada: sin vapor a baja temperatura y preserva la pureza del medio refrigerante; garantiza larga vida útil incluso si se forman cristales de hielo.
• Bomba de circulación de alto rendimiento para funcionamiento 24/7 continuo.
• Intercambiador de calor de placas para mejorar la eficiencia térmica.

Parámetros técnicos (tabla)
Modelo: LRC-5018 | LRC-5040 | LRC-5062 | LRC-5090 | LRC-50A1 | LRC-50A2
Rango de temperatura del medio: -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C
Control de temp.: Controlador multifunción ASET (todos los modelos)
Control temp. opcional: Control de la temperatura de salida del medio portador de calor
Protocolo de comunicación: MODBUS RTU, interfaz RS485
Retroalimentación de temp.: Retroalimentación de temperatura del medio PT100
Capacidad de refrigeración (-10°C): 1.5 kW | 3.2 kW | 4.5 kW | 6.2 kW | 8.3 kW | 12 kW
Capacidad de refrigeración (-20°C): 1.2 kW | 2.7 kW | 3.8 kW | 5.5 kW | 7 kW | 10 kW
Capacidad de refrigeración (-40°C): 0.4 kW | 0.75 kW | 1.15 kW | 1.5 kW | 2.1 kW | 3 kW
Bomba de circulación (típ.): Max20L/min 0.7BAR | Max20L/min 0.7BAR | Max35L/min 1BAR | Max35L/min 1BAR | Max75L/min 1BAR | Max75L/min 1BAR
Capacidad de almacenamiento de líquido: 15L | 20L | 25L | 30L | 35L | 45L
Compresor: Tecumseh | Copeland | Copeland | Copeland | Copeland | Copeland
Evaporador: Tubo de cobre (todos los modelos)
Controlador de operación: Pantalla táctil color de 7 pulgadas; registro de curva de temperatura; exportación en formato Excel
Protecciones de seguridad: Autodiagnóstico; protección por sobrecarga del congelador; interruptor de alta presión; relé de sobrecarga; dispositivo de protección térmica; otras protecciones
Refrigerante: R-404A
Tamaño de conexión: DN-15 | DN20 | DN20 | DN20 | DN20 | DN-20
Tamaño del producto (air-cooled): 400×600×1050 mm | 500×680×1350 mm | 550×680×1450 mm | 550×680×1550 mm | 620×680×1650 mm | 750×750×1750 mm
Peso (air-cooled): 145 kg | 185 kg | 230 kg | 275 kg | 340 kg | 380 kg
Alimentación: AC220V 50Hz 2.2kW (máx) | AC380V 50Hz 3.5kW (máx) | AC380V 50Hz 4.5kW (máx) | AC380V 50Hz 6kW (máx) | AC380V 50Hz 7kW (máx) | AC380V 50Hz 9kW (máx)
Material: Acero laminado en frío pintado (estándar)
Bombas opcionales: 35L/min 2.5bar; 50L/min 2.5bar; 110L/min 2.5bar
Material opcional: SUS304 acero inoxidable
Opción (presión): Bomba de circulación máx. 6 bar disponible
Alimentación opcional: 220V 60Hz trifásico; 440–480V 60Hz trifásico
Observación: Se puede fabricar mayor capacidad de almacenamiento de agua según requerimiento.

Especificaciones técnicas

• Tipo de producto: Enfriador de circulación cerrada (serie LRC-50).
• Rango de temperatura: -50°C a 30°C; resolución 0,1°C; sensor PT100.
• Controlador: Controlador multifunción ASET con pantalla táctil color de 7 pulgadas y registro/exportación de curvas de temperatura.
• Tecnología de refrigeración: Refrigeración en cascada; sistema de doble condensador; evaporador de tubo de cobre.
• Compresores: Compresores de marca (Tecumseh o Copeland según modelo).
• Bomba de circulación: Varias opciones de caudal/presión (típ. hasta 75 L/min; opcional hasta 110 L/min; hasta 2,5 bar); diseñada para funcionamiento continuo.
• Ejemplos de capacidad frigorífica: hasta 12 kW (@ -10°C) según modelo; valores para -10°C, -20°C y -40°C.
• Capacidad de almacenamiento de líquido: de 15 L hasta 45 L según modelo; depósitos mayores disponibles bajo pedido.
• Comunicación: MODBUS RTU (RS485).
• Seguridad y protecciones: alarmas múltiples, autodiagnóstico, protección contra sobrecargas y térmica, interruptor de alta presión, protección por retardo al arranque, puesta a tierra de todas las partes.
• Refrigerante: R-404A.
• Construcción: Acero laminado en frío pintado estándar; SUS304 opcional.
• Tamaños de conexión y dimensiones: conexiones DN15–DN20; tamaños y pesos varían según modelo (ver tabla).
• Opciones de alimentación: estándar AC220V 50Hz o AC380V 50Hz; opciones trifásicas 60Hz.
