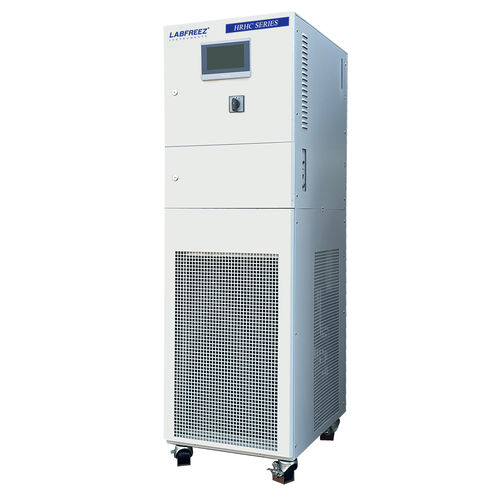

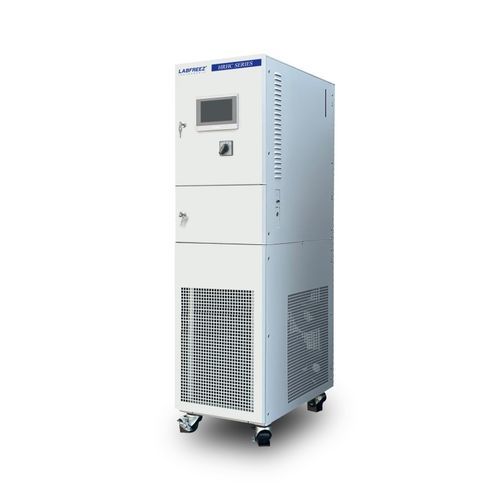

Circulador calefactado HRHC-N series

calefactado

Descripción corta
Circulador de control dinámico de temperatura diseñado para ensayos de motores y baterías de nueva energía. La serie HRHC-N ofrece control preciso de temperatura y caudal para aplicaciones de laboratorio y bancada de pruebas, con operación local y remota y protecciones de seguridad integradas.

Tipo de vehículo de aplicación

• Vehículo híbrido eléctrico
• Vehículo 100% eléctrico
• Vehículo con motor de hidrógeno
• Vehículo eléctrico con pila de combustible
• Vehículo eléctrico de autonomía extendida
• Otros vehículos de nueva energía

Campo de aplicación automotriz
Diseñado para el control preciso de temperatura de motores síncronos de imán permanente, motores de reluctancia conmutada, motores asíncronos y sus controladores empleados en el desarrollo y validación de vehículos de nueva energía.

Ventajas del producto

• Pantalla táctil color Siemens de 7 pulgadas con modos de control local y remoto para operación flexible.
• Protección automática ante fallos de carga con señales de salida para asegurar la seguridad del banco de pruebas y los equipos.
• Componentes principales de fabricantes internacionales (compresor, válvula de expansión, sensores) para rendimiento fiable.
• Acabado de armario profesional con pintura electrostática de alta presión para entornos industriales.
• Opciones modulares: equipos auxiliares y funciones de control extendidas disponibles bajo demanda.

Parámetros técnicos (tabla)
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
rango de temperatura
-40℃～+100℃
Precisión de control de temperatura
±0.5℃
Retroalimentación de temperatura
Pt100
visualización temperatura
0.01k
Control de salida de caudal
3～30 L/min (HRHC-N475W); 3～40 L/min (otros modelos)
Precisión de control de caudal
±0.3 L/min
Visualización de presión
Sensor de presión Jeffron; presión mostrada en la pantalla táctil
potencia de calefacción
7.5 kW | 10 kW | 15 kW | 25 kW
Capacidad de refrigeración (por modelo) a diferentes temperaturas
A 100℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A 20℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A 0℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A -20℃: 4.5 kW | 6 kW | 10 kW | 16 kW
A -40℃: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
compresor
Emerson Valley Wheel / Danfoss Scroll Compressor
Válvula de expansión
Emerson / Danfoss Thermal Expansion Valve
Separador de aceite
Emerson
Filtro seco
Emerson / Danfoss
Evaporador
Intercambiador de calor de placas de alta eficiencia
Entrada, pantalla
Pantalla táctil color Siemens de 7 pulgadas
Protecciones de seguridad
Autodiagnóstico; protección por sobrecarga del congelador; interruptor de alta presión; relé de sobrecarga; protección térmica; protección por bajo nivel de líquido; protección por alta temperatura; protección por fallo de sensor
Sistema totalmente cerrado
Sistema completamente cerrado: no hay niebla de aceite a alta temperatura; la baja temperatura no absorbe humedad del aire; el medio térmico se repone automáticamente a baja temperatura.
Refrigerante
R404A / R507C
Tamaño de conexión
G3/4
Refrigeración por agua 25℃ (requisito de circulación)
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H (según modelo)
Condensador enfriado por agua
Intercambiador tipo Paris / Shen's casing
Potencia (MAX)
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
Peso
280 kg | 320 kg | 360 kg | 620 kg
Alimentación eléctrica
3p-380V 50Hz (estándar); opciones: trifásico 220V 60Hz, 400V 50Hz, 440V 60Hz
Funciones opcionales
Temperatura extendida a -40℃ ~ +150℃; control de caudal hasta 0.5 L/min; aumento de control de presión de salida anticongelante; control de temperatura/caudal/presión de mayor precisión; bus de comunicación CAN

Especificaciones técnicas

• Serie / Modelo: HRHC-N Series (ejemplos: HRHC-N475W, KHRHC-N4A10W, HRHC-N4A15W, HRHC-N4A25W)
• Rango de temperatura: -40℃ a +100℃ (estándar)
• Precisión de control de temperatura: ±0.5℃
• Sensor de retroalimentación de temperatura: Pt100
• Resolución de visualización de temperatura: 0.01k
• Control de caudal de salida: típ. 3–30 L/min (algunos modelos 3–40 L/min)
• Precisión de control de caudal: ±0.3 L/min
• Visualización de presión: sensor Jeffron, mostrado en pantalla táctil
• Opciones de potencia de calefacción: 7.5 kW, 10 kW, 15 kW, 25 kW
• Capacidad de refrigeración: ver bloque de parámetros técnicos arriba
• Compresor: Emerson Valley Wheel o Danfoss Scroll
• Válvula de expansión: Emerson o Danfoss
• Tipo de evaporador: intercambiador de placas de alta eficiencia
• Interfaz de usuario: pantalla táctil color Siemens de 7 pulgadas (soporta control local y remoto)
• Protecciones de seguridad: autodiagnóstico, protecciones por sobrecarga/alta-baja, protección por fallo de sensor
• Sistema: circuito frigorífico totalmente cerrado (evita niebla de aceite y absorción de humedad)
• Refrigerantes: R404A / R507C
• Conexión: G3/4
• Requisito de circulación de agua (25℃): 1500–4500 L/H según modelo
• Opciones de voltaje y funciones extendidas; bus CAN y opciones de control ampliado temperatura/caudal/presión
