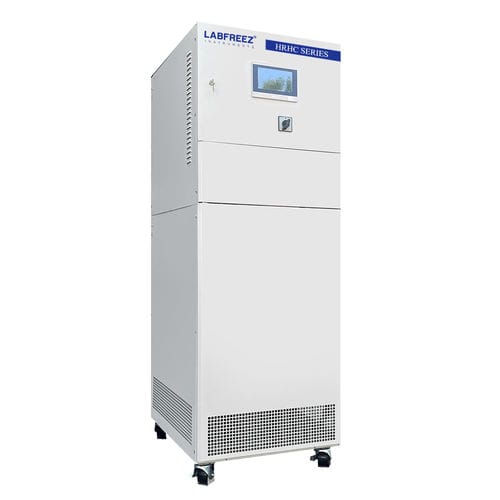

Termostato de circulación refrigerado HRHC

de alta temperatura

Descripción corta
Circulador frigorífico calefactor hermético de la serie HRHC con control PLC y regulación dinámica de temperatura. Configuraciones disponibles que cubren amplias ventanas de temperatura desde -100°C hasta +250°C (según modelo). Diseñado para circulación de líquido en circuito cerrado y control preciso de la temperatura de la muestra.

Aplicación
Apto para sistemas de reactores, autoclaves, sistemas piloto y mini‑plantas, escalado de procesos, reactores de doble pared y de flujo avanzado, sistemas de destilación y vacío, ensayos de materiales, química combinatoria e industria de semiconductores.

Ventajas y funciones

• Circulación hermética que minimiza la oxidación y la pérdida del fluido térmico, mejorando la precisión y la vida útil.
• Amplio rango de trabajo en modelos seleccionables sin cambios frecuentes de fluido.
• Control PID con feed‑forward y PLC para respuesta rápida y estable.
• Alta estabilidad y reproducibilidad del proceso.
• Intercambiador de placas y tuberías optimizadas para mejorar las velocidades de calentamiento/enfriamiento.
• Potencias de refrigeración y calefacción escalables por modelo (aprox. 0,5–500 kW según configuración).
• Pantallas táctiles TFT opcionales (4", 7", 10") con interfaz gráfica.
• Funciones completas de alarma y seguridad.
• Capacidad de enfriamiento rápido desde temperaturas elevadas.
• Software de control y comunicación remota opcional.
• Huella compacta en relación con la capacidad entregada.

Diseño de la estructura
Tubería completamente cerrada con intercambiador de placas de alta eficiencia que reduce la demanda de fluido térmico y acelera las transiciones de temperatura. La circulación líquida cerrada con vaso de expansión mantiene limitada la temperatura de expansión y reduce el riesgo de volatilización/oxidación del fluido, permitiendo un control continuo en amplias ventanas de temperatura sin aumento de presión ni cambios frecuentes de fluido.

Función de visualización

• Visualización de todas las temperaturas de control del proceso.
• Indicador de nivel de líquido del vaso de expansión.
• Indicador del estado del sistema frigorífico y del calefactor.
• Indicador del estado de la bomba de circulación.
• Modo de control de temperatura seleccionable: material vs fluido térmico.
• Límites superiores/inferiores de temperatura ajustables y diferencia permitida entre chaqueta y material ajustable.
• Alarma de falta de líquido y selección manual/automática del compresor frigorífico.
• Visualización de curvas de temperatura con zoom y exportación.
• Programación de recetas y visualización de notas de alarma.

Principio de control de proceso
Sistema con dos bucles PID (maestro y secundario) y señal feed‑forward para reducir retrasos y sobreimpulsos. Las salidas combinadas proporcionan un control preciso del gradiente y una estabilización rápida en procesos sensibles a la temperatura.

Protección de seguridad
Incluye protección de secuencia de fase, detección de fugas, protección de alta/baja presión en el circuito frigorífico, protección por sobrecarga de bomba y compresor, protección de nivel de líquido alto/bajo, doble protección independiente contra sobretemperatura y protección de cierre de la línea de circulación. Los modelos refrigerados por aire o que operen por debajo de -45°C pueden incluir un intercambiador auxiliar refrigerado por agua para mejorar el rendimiento a altas temperaturas ambiente.

Tubería de conexión (elementos / rango temp. / puerto de interfaz)
Manguera de caucho fluorada — -30 ~ 200°C — Φ12×16, Φ16×22, Φ20×26
Tubo metálico aislado — -60 ~ 250°C — DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Interfaz de datos y software (configuración estándar)

• Entradas PT100 para sensores de temperatura.
• Interfaz USB para exportación de datos.
• Interfaz RS485 (protocolo MODBUS RTU).
• Salidas de contactos de alarma.

Especificaciones técnicas

• Opciones de rango de temperatura: -10 ~ +200°C; -25 ~ +200°C; -45 ~ +250°C; -60 ~ +250°C; -90 ~ +250°C; -100 ~ +100°C (según modelo).
• Potencia de refrigeración: modelos típicos de 15 kW hasta ~130 kW (según modelo); configuraciones extendidas hasta ~500 kW disponibles.
• Potencia de calefacción: rangos similares al refrigeración (según modelo).
• Control: PID feed‑forward con control PLC.
• Puntos medidos/controlados: medio de circulación y material (PT100 estándar; 3 puntos en material).
• Capacidad de programas: 20 grupos de programas, hasta 45 segmentos por grupo.
• Protocolos e interfaces: MODBUS RTU / RS485, USB export, contactos de alarma.
• Panel de control: pantalla táctil color 7" estándar (otras opciones disponibles) con visualización y registro de curvas.
• Seguridad: múltiples protecciones integradas (presión, nivel, sobrecarga, sobretemperatura).
• Diseño: circuito cerrado para evitar niebla de aceite e ingreso de humedad; reposición automática del fluido térmico.
• Serie: HRHC Series.
