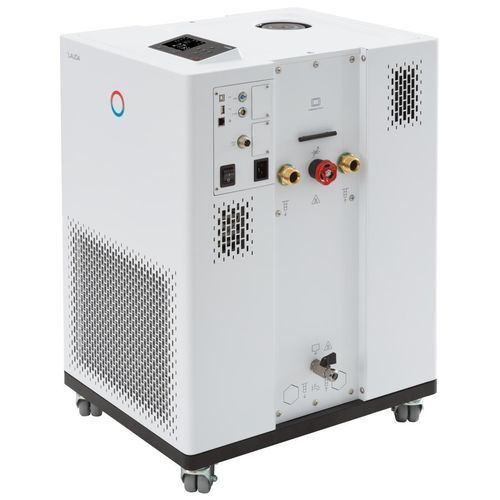

Termostato electrónico Integral IN 230 TW

reglableprogramablerelé

Descripción general
Concepto modular de interfaces para integrar con flexibilidad el termostato de proceso Integral IN 230 TW en bucles industriales de control de temperatura. Equipado de serie con Ethernet, USB y Pt100; es posible añadir interfaces y protocolos adicionales mediante módulos. Refrigeración integrada para un control dinámico de circuitos externos.

Características principales

• Termostato de proceso con sistema de refrigeración integrado para la regulación dinámica de la temperatura en el circuito externo
• Gestión de líquidos de transferencia térmica con datos de propiedades almacenados
• Controlador continuo totalmente electrónico con acción PID para control interno y externo
• Protección por bajo nivel y protección ajustable contra sobretemperatura con alarma acústica para líquidos inflamables y no inflamables
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo, separables en 5 programas — optimizado para rampas de temperatura
• Servidor web integrado para operación vía navegador en PC, tablet o smartphone; transmisión segura mediante autenticación y cifrado
• Uso de refrigerantes HFC conforme al Reglamento (UE) 573/2024
• Pantalla TFT en color con indicación simultánea de valor real y consigna y representación gráfica del perfil de temperatura
• Entrada fácil mediante cursor y teclas soft; tecla Tmax adicional para protección contra sobretemperatura
• Función de autoajuste para determinación automática de parámetros de control
• Bomba de presión extremadamente potente con visualización digital de la presión
• Indicación remota de fallos mediante contacto flotante
• Bypass ajustable para limitación de presión
• Sistema SmartCool para gestión de refrigeración digital de ahorro energético incluyendo control compresor encendido/apagado
• Navegación en texto claro; idiomas seleccionables: DE, EN, FR, ES, IT, RU
• Asistente SelfCheck para diagnóstico del sistema
• Sistema PowerAdapt para utilización óptima de la potencia de calefacción según la alimentación
• Interfaces USB y Ethernet de serie
• Opción de ampliación con hasta 2 módulos de interfaz adicionales (RS232/485, Profibus, analógico, contacto o EtherCAT)
• Refrigeración de condensador por agua

Rango de trabajo

• Temperatura de trabajo mín.: -32 °C
• Temperatura de trabajo máx.: 120 °C
• Estabilidad de la temperatura: 0.05 ± K

Potencia frigorífica (50 Hz)
Temperatura | Medio de temperado | Potencia frigorífica 50 Hz
100 °C | Aceite térmico | 2,3 kW
20 °C | Etanol | 2,3 kW
10 °C | Etanol | 2,3 kW
0 °C | Etanol | 1,9 kW
-10 °C | Etanol | 1,3 kW
-20 °C | Etanol | 0,75 kW
-30 °C | Etanol | 0,35 kW


Número de pieza
L002665

Especificaciones técnicas

• Rango de temperatura de trabajo: -32 ... 120 °C
• Temperatura ambiente: 5 ... 40 °C
• Estabilidad de la temperatura: 0.05 ± K
• Potencia de calefacción máx.: 2,7 kW
• Consumo eléctrico máx.: 3,7 kW (16 A)
• Presión máxima de descarga: 3,5 bar
• Caudal máx. de la bomba (presión): 40 L/min
• Rosca de conexión entrada/salida (exterior): G 3/4"
• Tamaño de manguera entrada/salida: 3/4"
• Volumen de llenado mín.: 3,6 L
• Volumen de llenado máx.: 8,7 L
• Rosca de conexión de refrigeración por agua (exterior): 3/4"
• Temperatura recomendada del agua de refrigeración: 15 °C; máx.: 30 °C
• Consumo de agua de refrigeración: 3 L/min; Δp mín.: 0,8 bar; presión máx.: 10 bar
• Dimensiones (an × pr × al): 430 x 550 x 760 mm
• Peso: 85 kg
• Nivel de ruido: 60 dB(A)
• Alimentación: 230 V; 50 Hz (cable con conector en ángulo CEE7/7)
