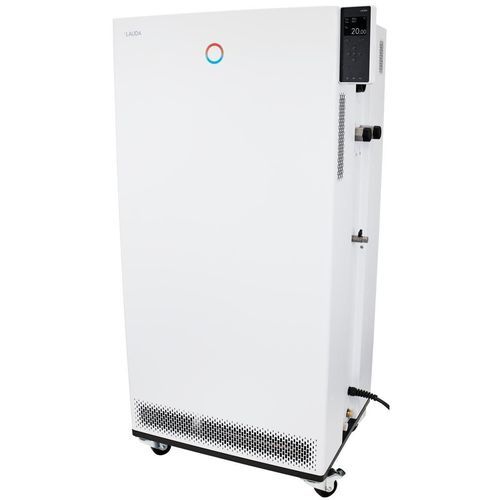

Termorregulador con visualizador gráfico TFT Integral IN 1330 TW

digitalde aceiteprogramable

Descripción
Con el concepto de interfaces modulares, el termostato de proceso Integral IN 1330 TW se integra en sus procesos industriales con alta flexibilidad. La unidad incluye interfaces estándar (Ethernet, USB, puerto Pt100 integrado) y puede ampliarse con hasta dos módulos de interfaz adicionales.

Características de rendimiento

• Termostato de proceso con sistema de refrigeración integrado para el control dinámico de temperatura en circuitos externos
• Gestión de fluidos térmicos con datos de material almacenados
• Regulador totalmente electrónico de acción continua con control PID para regulación interna y externa
• Protección por bajo nivel y protección ajustable contra sobretemperatura con alarma acústica para líquidos inflamables y no inflamables
• Interfaces USB y Ethernet de serie; exportación de datos a memoria USB
• Posibilidad de ampliar con hasta 2 módulos de interfaz adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Visualización digital de la presión de la bomba
• Condensador refrigerado por agua
• Pantalla TFT a color que muestra valores reales y de consigna y perfil gráfico de temperatura
• Entrada de datos mediante cursor y teclas soft; tecla Tmax adicional para protección contra sobretemperatura
• Función de auto-adaptación para determinar parámetros de control
• Bomba de alta presión especialmente potente
• Puerto integrado para Pt100 externo; segundo Pt100 externo posible mediante módulo
• Programador con 150 segmentos temperatura/tiempo, divisible en 5 programas
• Servidor web integrado para operación vía navegador en redes locales (PC, tablet, smartphone) con autenticación y cifrado
• Uso de refrigerantes HFC conforme al Reglamento (UE) 573/2024 sobre gases fluorados
• Navegación en menús en texto claro; seis idiomas seleccionables (DE, EN, FR, ES, IT, RU)
• Asistente SelfCheck para diagnóstico del sistema
• Sistema PowerAdapt para utilizar la máxima potencia térmica permitida sin sobrecargar la alimentación
• Bomba adicional para circulación interna
• Indicación remota de fallo mediante contacto flotante
• Bypass ajustable para limitación de presión
• Sistema SmartCool para gestión digital del frío con ahorro de energía y control on/off del compresor

Zona de trabajo

• Temperatura de trabajo mín.: -32 °C
• Temperatura de trabajo máx.: 150 °C
• Estabilidad de temperatura: 0.1 ± K

Datos técnicos (selección)
Rango de temperatura de trabajo: -32 … 150 °C
Temperatura ambiente: 5 … 40 °C
Estabilidad de temperatura: 0.1 ± K
Potencia de calentamiento máx.: 16 kW
Consumo eléctrico máx.: 18 kW
Consumo de corriente: 25 A
Presión de descarga máx.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
Caudal máx. de la bomba (presión): 60 L/min (50 Hz); 70 L/min (60 Hz)
Rosca de conexión entrada/salida (exterior): M38 x 1,5
Tamaño de manguera entrada/salida: 1"
Volumen de llenado mín.: 9.7 L
Volumen de llenado máx.: 25.5 L
Rosca de conexión agua de refrigeración (exterior): 3/4"
Temperatura recomendada agua de refrigeración: 15 °C
Temperatura máxima agua de refrigeración: 30 °C
Caudal agua de refrigeración: 15.5 L/min
Diferencia de presión agua mín.: 0.8 bar
Presión máxima agua de refrigeración: 10 bar
Dimensiones (an x pr x al): 760 x 650 x 1605 mm
Peso: 225 kg
Nivel sonoro: 62 dB(A)
Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Conector de alimentación: Cable de alimentación con conector (IEC 60309, 5 polos, CEE, rojo, 32 A)

Potencias frigoríficas (ejemplos)
100 °C | Aceite térmico | 13 kW (50 Hz) | 13 kW (60 Hz)
20 °C | Etanol | 13 kW | 13 kW
10 °C | Etanol | 10 kW | 10 kW
0 °C | Etanol | 7.6 kW | 7.6 kW
-10 °C | Etanol | 5.4 kW | 5.4 kW
-20 °C | Etanol | 3.4 kW | 3.4 kW
-30 °C | Etanol | 1.7 kW | 1.7 kW


Especificaciones clave

• Modelo: Integral IN 1330 TW
• Tipo de equipo: Termostato de proceso con refrigeración integrada
• Interfaces estándar: Ethernet, USB, Pt100 integrado; ampliable por módulos
• Regulación: PID continuo totalmente electrónico, Self-adapt
• Pantalla: TFT color; programador 150 segmentos / 5 programas
• Bomba: Caudal máx. 60 L/min (50 Hz) / 70 L/min (60 Hz)
• Volumen de llenado: 9.7 – 25.5 L
• Dimensiones / Peso: 760 x 650 x 1605 mm / 225 kg
• Nivel sonoro: 62 dB(A)
