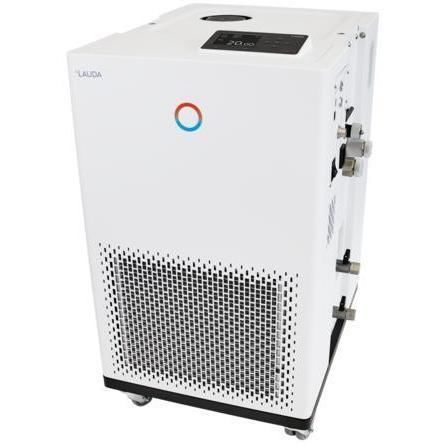

Termostato electrónico Integral IN 150 XT

programable230 V CApara calefacción y refrigeración

Descripción
Controle el termostato de proceso Integral mediante la pantalla TFT a color del equipo o, opcionalmente, mediante una unidad de operación táctil. La unidad permite la regulación dinámica de la temperatura en circuitos externos y ofrece conectividad para operación local y en red.

Características de rendimiento

• Termostato de proceso con sistema de refrigeración integrado para control dinámico de la temperatura en circuitos externos
• Gestión de medios de transferencia de calor con propiedades almacenadas
• Regulador completamente electrónico con actuación PID para control interno y externo
• Protección de nivel bajo y protección ajustable contra sobretemperatura con alarma acústica (apto para líquidos inflamables y no inflamables)
• Puerto integrado para Pt100 externo; segundo Pt100 externo posible mediante módulo de interfaz
• Bypass integrado y ajustable; volumen interno muy reducido y gran vaso de expansión no termostatado (sistema en capas de fluido frío)
• Condensador refrigerado por aire y sistema SmartCool para gestión eficiente del frío
• Pantalla TFT a color para indicación simultánea de valor real y consigna y representación gráfica del perfil de temperatura
• Entrada mediante cursor y teclas soft; tecla Tmax dedicada para sobretemperatura
• Función de auto-adaptación para determinar automáticamente los parámetros de control
• Bomba LAUDA Variopump con 8 niveles de salida seleccionables o control de presión de salida; visualización digital de la presión de bomba
• Indicador remoto de fallo mediante contacto flotante
• Programador con hasta 150 segmentos temperatura/tiempo divididos en 5 programas
• Servidor web integrado para operación basada en navegador (PC, tablet, smartphone) con autenticación y cifrado
• Interfaces USB y Ethernet de serie; hasta 2 módulos de interfaz opcionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Utiliza refrigerantes tradicionales (HFC) de acuerdo con el Reglamento (UE) 573/2024
• Navegación de menús en texto claro; idiomas disponibles: DE, EN, FR, ES, IT, RU
• Asistente SelfCheck para diagnóstico; PowerAdapt para adaptación de la potencia de calefacción según la alimentación

Zona de trabajo

• Temperatura mínima de trabajo: -45 °C
• Temperatura máxima de trabajo: 220 °C
• Estabilidad de temperatura: 0.05 ± K

Datos técnicos (según DIN 12876)

• Rango de temperatura de trabajo: -45 ... 220 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calefacción máx.: 3.5 kW
• Consumo eléctrico máx.: 3.7 kW
• Consumo de corriente: 16 A
• Presión de descarga máx.: 3,1 bar
• Caudal máx. de la bomba (presión): 65 L/min
• Rosca de conexión entrada/salida (exterior): M30 x 1,5
• Tamaño de la manguera entrada/salida: 3/4″
• Volumen de llenado mín.: 2.5 L
• Volumen de llenado máx.: 8.7 L
• Dimensiones (an x pr x al): 430 x 550 x 760 mm
• Peso: 106 kg
• Nivel sonoro: 60 dB(A)
• Alimentación ejemplo: 230 V; 50 Hz (según variante)
• Conector de red ejemplo: cable de alimentación con conector Schuko angular (CEE7/7)

Potencia frigorífica (50 Hz)
200 °C | Nivel bomba 8 | Aceite térmico | 1.5 kW
100 °C | Nivel bomba 8 | Aceite térmico | 1.5 kW
20 °C | Nivel bomba 8 | Etanol | 1.5 kW
10 °C | Nivel bomba 8 | Etanol | 1.5 kW
0 °C | Nivel bomba 8 | Etanol | 1.3 kW
-10 °C | Nivel bomba 8 | Etanol | 1 kW
-20 °C | Nivel bomba 4 | Etanol | 0.7 kW
-30 °C | Nivel bomba 4 | Etanol | 0.3 kW
-40 °C | Nivel bomba 4 | Etanol | 0.06 kW
-45 °C | Nivel bomba 2 | Etanol | 0.02 kW


Ficha técnica / Documentación
La ficha técnica Integral IN 150 XT está disponible (ver descargas del producto).

Especificaciones técnicas

• Modelo: Integral IN 150 XT
• Tipo de regulación: PID electrónico (interno o externo)
• Interfaz sensores: Pt100 integrado; opción 2.º Pt100 mediante módulo
• Bomba: LAUDA Variopump, 8 niveles seleccionables o control de presión
• Protecciones: detección de nivel bajo y protección de sobretemperatura ajustable con alarma acústica
• Control / Interfaces: pantalla TFT color, servidor web integrado, USB, Ethernet; módulos opcionales RS232/485, Profibus, EtherCAT, analógico, contacto
• Programación: 150 segmentos temperatura/tiempo en 5 programas
• Refrigeración: condensador aire, SmartCool para gestión eficiente
• Conformidad: refrigerantes (HFC) según (UE) 573/2024
