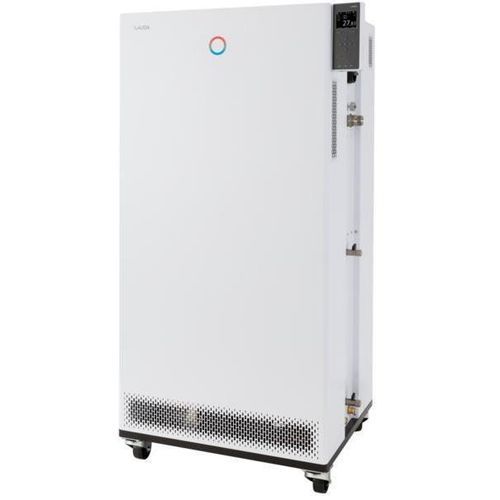

Termorregulador con visualizador gráfico TFT Integral IN 1590 XTW

con pantalla táctilcon control remotode aceite

Descripción
Controle el termostato de proceso Integral mediante la pantalla TFT a color integrada o, opcionalmente, mediante una unidad de control táctil intuitiva. Equipo que combina sistema de refrigeración integrado y bomba LAUDA Variopump para el control dinámico de temperatura de circuitos externos de -90 °C a 220 °C.

Características

• Termostato de proceso con refrigeración integrada para temperado dinámico de circuitos externos
• Gestión de fluidos térmicos con propiedades almacenadas
• Regulador continuo totalmente electrónico con acción PID para control interno y externo
• Protección por nivel bajo y protección de sobretemperatura ajustable con alarma acústica para líquidos inflamables y no inflamables
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Bypass integrado y ajustable
• Volumen interno muy pequeño y gran vaso de expansión no termostatado (sistema de capa de fluido frío)
• Condensador refrigerado por agua
• Pantalla TFT a color que muestra simultáneamente valores reales y consigna y gráfico del perfil de temperatura
• Entrada fácil mediante cursor y teclas suaves; tecla Tmax dedicada para sobretemperatura
• Función de auto-adaptación para determinar parámetros de control
• Bomba LAUDA Variopump (bomba de presión) con 8 niveles seleccionables o control de presión de salida
• Indicación remota de fallo mediante contacto flotante
• Programador con 150 segmentos temperatura/tiempo, divisible en hasta 5 programas
• Servidor web integrado para operación basada en navegador vía PC, tablet o smartphone con autenticación y cifrado
• Uso de refrigerantes convencionales (HFC) conforme al Reglamento (UE) 573/2024 sobre gases fluorados
• Navegación en texto claro, seis idiomas seleccionables: DE, EN, FR, ES, IT, RU
• Asistente SelfCheck para diagnóstico del sistema
• Sistema PowerAdapt para optimizar el uso de la potencia de calefacción según la alimentación disponible
• Interfaces USB y Ethernet de serie; exportación de datos vía USB
• Opción de añadir hasta 2 interfaces adicionales (RS232/485, Profibus, analógico, contacto o EtherCAT)
• Visualización digital de la presión de la bomba
• Sistema SmartCool para gestión de refrigeración digital de ahorro energético con control compresor on/off

Rango de trabajo

• Temp. mínima de trabajo: -90 °C
• Temp. máxima de trabajo: 220 °C
• Estabilidad de temperatura: 0.05 ± K

Potencia frigorífica (valores seleccionados)
Temperatura | Nivel bomba | Medio de tempeado | Potencia frigorífica 50 Hz | Potencia frigorífica 60 Hz
200 °C | 8 | Aceite térmico | 18.5 kW | 18.5 kW
100 °C | 8 | Aceite térmico | 18.5 kW | 18.5 kW
20 °C | 8 | Etanol | 18.5 kW | 18.5 kW
10 °C | 8 | Etanol | 15 kW | 16 kW
0 °C | 8 | Etanol | 11.5 kW | 12.2 kW
-10 °C | 8 | Etanol | 8.7 kW | 9 kW
-20 °C | 4 | Etanol | 8.5 kW | 9 kW
-30 °C | 4 | Etanol | 8.5 kW | 9 kW
-40 °C | 4 | Etanol | 7.5 kW | 8.5 kW
-50 °C | 4 | Etanol | 6 kW | 7 kW
-60 °C | 4 | Etanol | 4 kW | 5.2 kW
-70 °C | 4 | Etanol | 2.2 kW | 3.4 kW
-80 °C | 4 | Etanol | 0.9 kW | 1.5 kW
-90 °C | 2 | Etanol | 0.35 kW | 0.5 kW

Especificaciones técnicas (extracto)

• Rango de temperatura de trabajo: -90 ... 220 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia calefactora máx.: 12 kW
• Consumo eléctrico máx.: 19 kW
• Consumo de corriente: 30 A
• Presión de descarga máx.: 3,1 bar
• Caudal máximo de la bomba (presión): 65 L/min
• Rosca de conexión entrada/salida (exterior): M38 x 1,5
• Tamaño de manguera entrada/salida: 1"
• Volumen de llenado mínimo: 10 L
• Volumen de llenado máximo: 30.6 L
• Rosca de conexión agua de refrigeración (exterior): 3/4"
• Temperatura recomendada agua de refrigeración: 15 °C
• Temperatura máx. agua de refrigeración: 30 °C
• Caudal de agua de refrigeración: 26 L/min
• Diferencia mínima de presión agua de refrigeración: 0.8 bar
• Presión máxima agua de refrigeración: 10 bar
• Dimensiones (Anch x Prof x Alt): 760 x 650 x 1605 mm
• Peso: 356 kg
• Nivel sonoro: 65 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Conector de alimentación: Cable de alimentación con enchufe (IEC 60309, 5 polos, CEE, rojo, 32 A)
