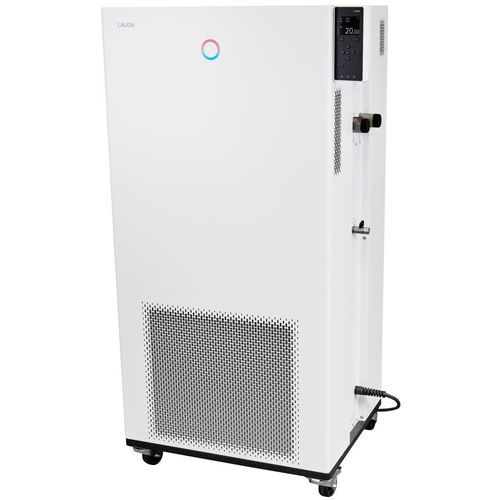

Baño termostático automático Integral IN 1030 T

refrigeradode circulacióncalefactado

Descripción general
El Integral IN 1030 T es un termostato de proceso con refrigeración integrada, diseñado para el control dinámico de la temperatura en circuitos externos. Su concepto de interfaz modular facilita la integración flexible en procesos industriales. Los equipos incluyen de serie Ethernet, USB y Pt100; se pueden añadir interfaces y protocolos adicionales mediante módulos.

Características

• Termostato de proceso con sistema de refrigeración integrado para control dinámico de temperatura en circuito externo
• Gestión de fluidos de transmisión de calor con propiedades almacenadas
• Regulador continuo totalmente electrónico con acción PID para control interno y externo
• Detección de bajo nivel y protección ajustable contra sobretemperatura con alarma acústica — apto para líquidos inflamables y no inflamables
• Interfaces USB y Ethernet de serie; exportación de datos a memoria USB
• Posibilidad de ampliación con hasta 2 módulos de interfaz adicionales (RS232/485, Profibus, analógico, contacto o EtherCAT)
• Indicador digital de la presión de la bomba
• Condensador refrigerado por aire
• Pantalla TFT en color con indicación simultánea de valor real y valor de consigna y representación gráfica del perfil de temperatura
• Entrada fácil mediante cursor y teclas blandas; tecla Tmax para protección contra sobretemperatura
• Función de auto-adaptación para determinar parámetros de control
• Bomba de presión de alto rendimiento; posibilidad de bomba adicional para circulación interna
• Puerto integrado para Pt100 externo; segundo Pt100 externo posible mediante módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo, repartibles en 5 programas
• Servidor web integrado para operación basada en navegador en redes locales (PC, tablet, smartphone) con autenticación y cifrado
• Funcionamiento con refrigerantes convencionales (HFC) conforme al Reglamento (UE) 573/2024
• Navegación en texto claro; idiomas seleccionables: DE, EN, FR, ES, IT, RU
• Asistente SelfCheck para diagnóstico del sistema
• Sistema PowerAdapt para maximizar la potencia térmica utilizable según la alimentación
• Indicación remota de fallo mediante contacto flotante
• Bypass ajustable para limitación de presión
• Sistema SmartCool para gestión digital del frío con ahorro energético e inclusión de control compresor on/off

Rango de trabajo

• Temperatura de trabajo mínima: -32 °C
• Temperatura de trabajo máxima: 150 °C
• Estabilidad de temperatura: 0.1 ± K

Capacidad frigorífica (extracto)
Temperatura | Medio de temperado | Potencia frigorífica 50 Hz | Potencia frigorífica 60 Hz
100 °C | Aceite térmico | 11 kW | 11 kW
20 °C | Etanol | 11 kW | 11 kW
10 °C | Etanol | 9.5 kW | 9.5 kW
0 °C | Etanol | 7.1 kW | 7.1 kW
-10 °C | Etanol | 4.9 kW | 4.9 kW
-20 °C | Etanol | 3 kW | 3 kW
-30 °C | Etanol | 1.6 kW | 1.6 kW


Notas

• Programador: 150 segmentos temperatura/tiempo, repartibles en 5 programas
• Servidor web integrado para control mediante navegador en redes locales con autenticación y cifrado

Especificaciones técnicas

• Modelo: Integral IN 1030 T
• Rango de temperatura de trabajo: -32 ... 150 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.1 ± K
• Potencia de calefacción máx.: 8 kW
• Consumo eléctrico máx.: 11 kW
• Corriente nominal: 16 A
• Presión de descarga máx.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Caudal/presión máx. de la bomba: 60 L/min (50 Hz); 70 L/min (60 Hz)
• Rosca de conexión entrada/salida (exterior): M38 x 1,5
• Tamaño de manguera entrada/salida: 1″
• Volumen de llenado min.: 9.7 L
• Volumen de llenado max.: 25.5 L
• Dimensiones (an x pr x al): 760 x 650 x 1605 mm
• Peso: 223 kg
• Nivel de ruido: 70 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Conector de alimentación: Cable con enchufe (IEC 60309, 5 polos, CEE, rojo, 16 A)
