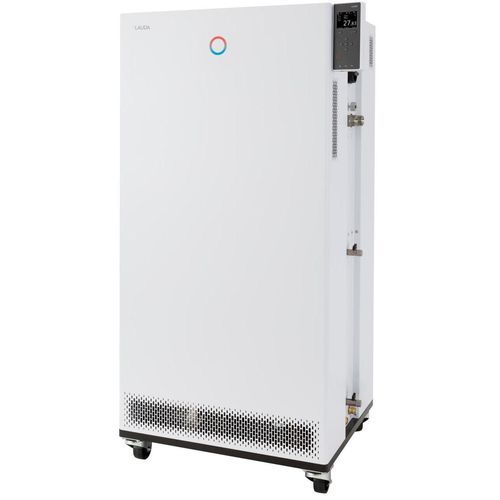

Termorregulador con pantalla táctil Integral IN 590 XTW

con visualizador gráfico TFTprogramablecon enfriamiento directo

Descripción
Maneje el termostato de proceso Integral IN 590 XTW mediante la pantalla TFT en el equipo o, opcionalmente, mediante una unidad de mando táctil intuitiva. Diseñado para el control dinámico de la temperatura en circuitos externos, integra refrigeración, control avanzado e interfaces múltiples para aplicaciones industriales.

Características de rendimiento

• Termostato de proceso con sistema de refrigeración integrado para regulación dinámica de un circuito externo
• Navegación de menús en texto claro; idiomas seleccionables: DE, EN, FR, ES, IT, RU
• Controlador continuo totalmente electrónico con acción PID para regulación interna y externa
• Potente bomba LAUDA Variopump (bomba de presión) con 8 niveles seleccionables o regulación de la presión de salida
• Indicación remota de fallo mediante contacto flotante
• Servidor web integrado para operación vía navegador desde PC, tablet o smartphone; transmisión segura con autenticación y cifrado
• Volumen interno muy pequeño y vaso de expansión grande no termostateado (sistema de capa de fluido frío)
• Condensador refrigerado por agua
• Pantalla TFT a color con indicación simultánea de valor real y consigna y representación gráfica del perfil de temperatura
• Entrada mediante cursor y teclas soft; tecla adicional Tmax para protección por sobretemperatura
• Función de autoajuste para determinar parámetros de control
• Interfaces USB y Ethernet de serie; exportación de datos a memoria USB
• Posibilidad de añadir hasta 2 módulos de interfaz (RS232/485, Profibus, analógico, contacto o EtherCAT)
• Visualización digital de la presión de bomba
• SmartCool para control digital de refrigeración con ahorro energético, incluida automatización del compresor
• Uso de refrigerantes convencionales (HFC) conforme al Reglamento (UE) 573/2024 sobre gases fluorados
• Gestión de fluidos de transferencia de calor con propiedades almacenadas
• Asistente SelfCheck para diagnóstico del sistema
• PowerAdapt para utilizar la máxima potencia térmica permitida sin sobrecargar la alimentación
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo, repartibles en 5 programas
• Bypass integrado y ajustable
• Protección bajo nivel y protección ajustable contra sobretemperatura con alarma acústica para líquidos inflamables y no inflamables

Zona de trabajo

• Temperatura de trabajo mín.: -90 °C
• Temperatura de trabajo máx.: 220 °C
• Estabilidad de temperatura: 0.05 ± K

Potencia frigorífica (valores seleccionados)
200 °C | Nivel bomba 8 | Aceite térmico | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
100 °C | Nivel bomba 8 | Aceite térmico | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
20 °C | Nivel bomba 8 | Etanol | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
10 °C | Nivel bomba 8 | Etanol | 50 Hz: 4,45 kW | 60 Hz: 4,45 kW
0 °C | Nivel bomba 8 | Etanol | 50 Hz: 4,4 kW | 60 Hz: 4,4 kW
-20 °C | Nivel bomba 4 | Etanol | 50 Hz: 4,6 kW | 60 Hz: 4,6 kW
-60 °C | Nivel bomba 4 | Etanol | 50 Hz: 2,7 kW | 60 Hz: 2,7 kW
-90 °C | Nivel bomba 2 | Etanol | 50 Hz: 0,2 kW | 60 Hz: 0,2 kW


Características / especificaciones técnicas

• Rango de temperatura de trabajo: -90 ... 220 °C
• Temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calefacción máx.: 8 kW
• Consumo eléctrico máx.: 11 kW
• Corriente: 16 A
• Presión de descarga máx.: 3,1 bar
• Caudal máximo de la bomba (presión): 65 L/min
• Rosca de conexión entrada/salida (exterior): M30 x 1,5
• Tamaño manguera entrada/salida: 3/4″
• Volumen de llenado mín.: 8 L
• Volumen de llenado máx.: 28,6 L
• Rosca de conexión de refrigeración por agua (exterior): 3/4″
• Temperatura recomendada del agua de refrigeración: 15 °C
• Temperatura máxima del agua de refrigeración: 30 °C
• Caudal agua de refrigeración: 15,8 L/min
• Diferencia de presión agua refrigeración mín.: 0,8 bar
• Presión máxima agua refrigeración: 10 bar
• Dimensiones (an x pr x al): 760 x 650 x 1605 mm
• Peso: 279 kg
• Nivel sonoro: 64 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Conector de red: Cable de alimentación con conector IEC 60309, 5 polos, CEE, rojo, 16 A
