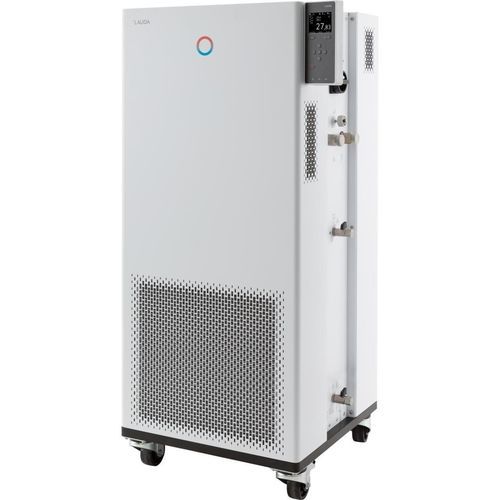

Baño termostático refrigerado Integral IN 950 XTW

automáticocalefactadode temperatura constante

Descripción
Maneje el termostato de proceso Integral IN 950 XTW mediante su pantalla TFT a color o, de forma opcional, mediante una unidad de control táctil intuitiva. El equipo integra sistema de refrigeración, control de bomba configurable y amplias opciones de seguridad y comunicación para aplicaciones industriales de control de temperatura.

Características

• Termostato de proceso con sistema de refrigeración integrado para el control dinámico de la temperatura en circuitos externos
• Gestión de fluidos de transferencia de calor con propiedades almacenadas
• Sensores de aviso de gas certificados ATEX con alarma y corte automático e interfaz de estado externa
• Función de auto-adaptación para determinar parámetros de control
• Bomba LAUDA Variopump con 8 niveles de salida seleccionables o control de presión de salida
• Indicación remota de fallo mediante contacto flotante
• Servidor web integrado para operación basada en navegador (PC, tablet, smartphone) con autenticación y cifrado
• Volumen interno muy pequeño y gran vaso de expansión no termostatado (sistema de capa de fluido frío)
• Utiliza refrigerantes naturales
• Pantalla TFT a color con indicación simultánea de valor real y consigna y representación gráfica del perfil de temperatura
• Entrada fácil mediante cursor y teclas soft; tecla Tmax adicional para protección contra sobretemperatura
• Parada rápida mediante pulsador negro y contactos para liberación remota
• Sistema PowerAdapt para utilizar la máxima potencia térmica permitida por la fuente de alimentación
• Interfaces USB y Ethernet de serie; posibilidad de añadir hasta 2 interfaces adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Bypass ajustable integrado y SmartCool para gestión digital de refrigeración con ahorro energético
• Menú en texto claro en seis idiomas (DE, EN, FR, ES, IT, RU) y asistente SelfCheck para diagnóstico
• Regulador continuo totalmente electrónico con acción PID para control interno y externo
• Protección por bajo nivel y protección ajustable contra sobretemperatura con alarma acústica
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible vía módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo, repartibles en 5 programas
• Indicador digital de la presión de la bomba; condensador refrigerado por agua

Rango de trabajo
Temperatura de trabajo mínima: -50 °C
Temperatura de trabajo máxima: 220 °C
Estabilidad de temperatura: 0.05 ± K

Potencia frigorífica (50 Hz) - ejemplos
Temperatura | Nivel de bomba | Medio de templado | Potencia frigorífica 50 Hz
200 °C | 8 | Aceite térmico | 9 kW
100 °C | 8 | Aceite térmico | 9 kW
20 °C | 8 | Etanol | 9 kW
10 °C | 8 | Etanol | 7.8 kW
0 °C | 8 | Etanol | 5.8 kW
-10 °C | 8 | Etanol | 4.2 kW
-20 °C | 4 | Etanol | 3 kW
-30 °C | 4 | Etanol | 1.9 kW
-40 °C | 4 | Etanol | 0.95 kW
-50 °C | 2 | Etanol | 0.5 kW

Especificaciones técnicas

• Rango de temperatura de trabajo: -50 ... 220 °C
• Temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calentamiento máx.: 8 kW
• Consumo eléctrico máx.: 11 kW
• Corriente: 16 A
• Presión de descarga máx.: 3.1 bar
• Caudal máx. de la bomba (presión): 65 L/min
• Rosca de conexión entrada/salida (exterior): M30 x 1,5
• Tamaño de manguera entrada/salida: 3/4″
• Volumen de llenado min.: 4.8 L
• Volumen de llenado max.: 17.2 L
• Rosca de conexión de refrigeración por agua (exterior): 3/4″
• Temperatura recomendada de agua de enfriamiento: 15 °C
• Temperatura máx. agua de enfriamiento: 30 °C
• Caudal de agua de enfriamiento: 20 L/min
• Diferencia de presión mínima del agua de enfriamiento: 0.8 bar
• Presión máxima del agua de enfriamiento: 10 bar
• Dimensiones (ancho x fondo x alto): 560 x 550 x 1325 mm
• Peso: 181 kg
• Nivel sonoro: 60 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz
• Conector de alimentación: Cable de alimentación con conector (IEC 60309, 5 polos, CEE, rojo, 16 A)
