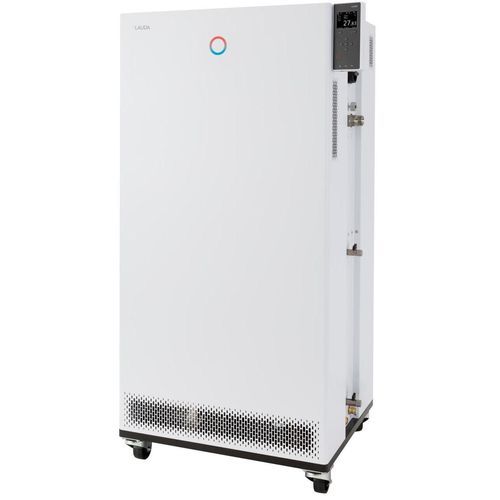

Termorregulador con visualizador gráfico TFT Integral IN 1850 XTW

con pantalla táctilPIDde agua

Descripción general
Maneje el termostato de proceso Integral IN 1850 XTW desde la pantalla TFT a color integrada o, opcionalmente, mediante una unidad de operación táctil intuitiva. La unidad integra refrigeración y un sistema de bomba avanzado para el control dinámico de temperatura de circuitos externos.

Características de rendimiento

• Termostato de proceso con sistema de refrigeración integrado para control dinámico de temperatura en circuitos externos
• Gestión de fluidos caloportadores con datos de sustancia almacenados
• Sensores de advertencia de gas certificados ATEX con alarma y desconexión automática e interfaz de estado externa para sistemas de seguridad superiores
• Función self-adapt para determinar parámetros de control
• Potente bomba LAUDA Variopump (bomba de presión) con 8 niveles de salida seleccionables o control de la presión de salida
• Indicación remota de fallo mediante contacto flotante
• Programador con 150 segmentos temperatura/tiempo, separables en 5 programas, optimizado para rampas de temperatura
• Servidor web integrado para operación basada en navegador en PC, tablet o smartphone; transferencia segura mediante autenticación y cifrado
• Pantalla TFT a color para indicación simultánea de valor real y valor nominal y representación gráfica del perfil de temperatura
• Entrada mediante cursor y teclas soft; tecla Tmax dedicada para protección por sobretemperatura
• Parada rápida mediante pulsador negro y contactos de liberación remota
• Sistema PowerAdapt para utilizar la máxima potencia de calentamiento permitida por la alimentación
• Interfaces USB y Ethernet de serie; posibilidad de ampliación con hasta 2 módulos de interfaz adicionales (RS232/485, Profibus, analógico, contacto o módulo EtherCAT)
• Visualización digital de la presión de la bomba
• Condensador refrigerado por agua
• Navegación de menús en texto claro; seis idiomas disponibles: DE, EN, FR, ES, IT, RU
• Asistente SelfCheck para diagnóstico del sistema
• Controlador continuo totalmente electrónico con acción PID para control interno y externo
• Detección de bajo nivel y protección ajustable contra sobretemperatura con alarma acústica para líquidos inflamables y no inflamables
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Bypass integrado y ajustable
• Volumen interno muy pequeño y gran vaso de expansión no termostatado (sistema de capa de fluido frío)
• Compatible con refrigerantes naturales

Zona de trabajo

• Temperatura de trabajo mín.: -50 °C
• Temperatura de trabajo máx.: 220 °C
• Estabilidad de temperatura: 0.05 ± K

Potencia frigorífica (nivel de bomba y medio) — tabla
Temperatura | Etapa de bombeo | Medio de templado | Potencia frigorífica 50 Hz | Potencia frigorífica 60 Hz
200 °C | 8 | Aceite térmico | 20 kW | 20 kW
100 °C | 8 | Aceite térmico | 20 kW | 20 kW
20 °C | 8 | Etanol | 20 kW | 20 kW
10 °C | 8 | Etanol | 17.8 kW | 20 kW
0 °C | 8 | Etanol | 13.2 kW | 15.5 kW
-10 °C | 8 | Etanol | 9.4 kW | 10.8 kW
-20 °C | 4 | Etanol | 6.8 kW | 7.8 kW
-30 °C | 4 | Etanol | 4.2 kW | 5.4 kW
-40 °C | 4 | Etanol | 2.2 kW | 2.7 kW
-50 °C | 2 | Etanol | 1.35 kW | 1.6 kW


Ficha técnica
Ficha técnica disponible para el Integral IN 1850 XTW (ficha específica del producto referenciada en la página).

Especificaciones técnicas

• Rango de temperatura de trabajo: -50 ... 220 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calentamiento máx.: 16 kW
• Consumo eléctrico máx.: 18 kW
• Consumo de corriente: 25 A
• Presión de descarga máx.: 6,0 bar
• Caudal máximo de la bomba (presión): 120 L/min
• Rosca de conexión entrada/salida (exterior): M38 x 1,5
• Tamaño de manguera entrada/salida: 1"
• Volumen de llenado mín.: 8 L
• Volumen de llenado máx.: 28.6 L
• Rosca de conexión de refrigeración por agua (exterior): 3/4"
• Temperatura recomendada del agua de refrigeración: 15 °C
• Temperatura máxima agua de refrigeración: 30 °C
• Consumo de agua de refrigeración: 24 L/min
• Diferencia de presión mínima agua de refrigeración: 0.8 bar
• Presión máxima agua de refrigeración: 10 bar
• Dimensiones (an x pr x al): 760 x 650 x 1605 mm
• Peso: 291 kg
• Nivel sonoro: 58 dB(A)
• Alimentación de red: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Conector de red: Cable de alimentación con conector (IEC 60309, 5 polos, CEE, rojo, 32 A)
