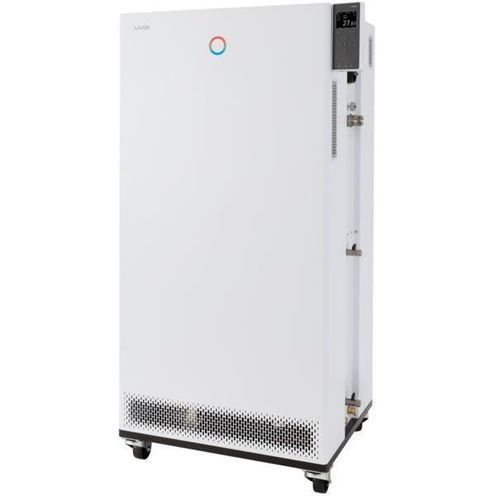

Termostato electrónico Integral IN 2040 XTW

reglableprogramable400 V CA

Descripción general
Controle el termostato de proceso Integral desde el panel frontal mediante la pantalla TFT en color o, opcionalmente, mediante una unidad de operación táctil. La unidad combina calefacción regulada, refrigeración integrada y una bomba de circulación controlable para el temperado de circuitos externos.

Características principales

• Termostato de proceso con sistema de refrigeración integrado para control dinámico de la temperatura en circuitos externos
• Gestión de fluidos caloportadores con datos de sustancia almacenados
• Parada rápida mediante pulsador negro y contactos para liberación remota
• Sistema PowerAdapt para ajustar la potencia de calefacción disponible según las limitaciones de la alimentación
• Interfaces USB y Ethernet de serie; posibilidad de hasta 2 módulos de interfaces adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Visualización digital de la presión de la bomba y bypass integrado regulable
• Control SmartCool con compresor de velocidad variable para regulación digital del frío
• Pantalla TFT a color para visualización simultánea de valor real y valor de consigna y perfil gráfico de temperatura
• Regulador completamente electrónico con acción PID; funciones SelfAdapt y SelfCheck para diagnóstico y ajuste
• Protección por bajo nivel y protección contra sobretemperatura ajustable con alarma acústica
• Bomba Vario LAUDA con 8 niveles de potencia o regulación de la presión de salida
• Servidor web integrado para operación vía navegador (PC/tableta/smartphone) con autenticación y cifrado
• Funcionamiento con refrigerante natural CO2

Zona de trabajo

• Temperatura de trabajo mínima: -45 °C
• Temperatura de trabajo máxima: 200 °C
• Estabilidad de temperatura: 0.05 ± K

Datos técnicos (según DIN 12876)

• Rango de temperatura de trabajo: -45 … 200 °C
• Rango de temperatura ambiente: 5 … 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calefacción máx.: 16 kW
• Consumo eléctrico máx.: 18 kW
• Consumo de corriente: 25 A
• Presión de descarga máx.: 6,0 bar
• Caudal máximo de la bomba (presión): 120 L/min
• Rosca conexión entrada/salida (exterior): M38 x 1,5
• Tamaño de manguera entrada/salida: 1″
• Volumen de llenado: min. 10.5 L / max. 30 L
• Rosca conexión agua de enfriamiento (exterior): 3/4″
• Temperatura recomendada del agua de enfriamiento: 15 °C (máx. 20 °C)
• Caudal de agua de enfriamiento: 45 L/min
• Diferencia de presión agua enfriamiento min.: 0.8 bar; máx.: 10 bar
• Dimensiones (an × pr × al): 760 × 650 × 1605 mm
• Peso: 454 kg
• Nivel sonoro: 61 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Conector de alimentación: Cable con enchufe (IEC 60309, 5‑polos, CEE, rojo, 32 A)

Capacidad frigorífica (ejemplos)
Temperatura | Etapa bomba | Medio de temperado | Potencia frigorífica 50 Hz | Potencia frigorífica 60 Hz
200 °C | 8 | Aceite térmico | 20.8 kW | 20.8 kW
100 °C | 8 | Aceite térmico | 20.8 kW | 20.8 kW
20 °C | 8 | Etanol | 20.8 kW | 20.8 kW
10 °C | 8 | Etanol | 20.5 kW | 20.5 kW
0 °C | 8 | Etanol | 17.8 kW | 17.8 kW
-10 °C | 8 | Etanol | 14 kW | 14 kW
-20 °C | 4 | Etanol | 10.5 kW | 10.5 kW
-30 °C | 4 | Etanol | 6.6 kW | 6.6 kW
-40 °C | 4 | Etanol | 3.5 kW | 3.5 kW
-45 °C | 4 | Etanol | 2.2 kW | 2.2 kW
