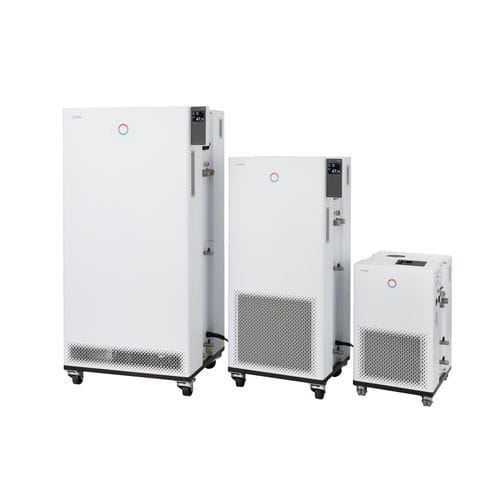

Termostato electrónico Integral IN 530 T

reglableprogramablerelé

Descripción
El Integral IN 530 T es un termostato de proceso modular diseñado para el control dinámico de temperatura en circuitos externos. Dispone de interfaces estándar como Ethernet, USB y un puerto Pt100 externo; mediante módulos pueden añadirse interfaces y protocolos adicionales. La unidad integra un controlador PID electrónico, programador de temperatura/tiempo y sistema de refrigeración integrado para aplicaciones industriales.

Características de rendimiento

• Termostato de proceso con sistema de refrigeración integrado para control dinámico de circuitos externos
• Gestión de medios térmicos con datos de material almacenados
• Regulador continuo totalmente electrónico con acción PID para regulación interna y externa
• Detección de bajo nivel y protección regulable contra sobretemperatura con alarma acústica para medios inflamables y no inflamables
• Puerto integrado para Pt100 externo; posibilidad de un segundo Pt100 mediante módulo
• Programador con 150 segmentos temperatura/tiempo, divisibles en 5 programas
• Servidor web integrado para operación por navegador (PC, tablet, smartphone) con autenticación y cifrado
• Funcionamiento con refrigerantes HFC conforme al Reglamento (UE) 573/2024 sobre gases fluorados
• Pantalla TFT a color con indicación simultánea del valor real y del valor de consigna y representación gráfica del perfil de temperatura
• Entrada mediante cursor y teclas softkey; tecla Tmax para sobretemperatura
• Función de autoadaptación para ajuste automático de parámetros de control
• Bomba de alta presión con indicador digital de presión y derivación ajustable
• Indicación remota de fallo mediante contacto seco
• Sistema SmartCool para gestión digital de refrigeración y control compresor encendido/apagado
• Asistente SelfCheck para diagnóstico del sistema y PowerAdapt para optimizar el uso de la potencia térmica
• Interfaces USB y Ethernet de serie; ampliable con hasta 2 módulos adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Condensador refrigerado por aire

Zona de trabajo

• Temperatura mínima de trabajo: -32 °C
• Temperatura máxima de trabajo: 120 °C
• Estabilidad de temperatura: 0.05 ± K

Datos técnicos (según DIN 12876)

• Rango de temperatura de trabajo: -32 ... 120 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calefacción máx.: 8 kW
• Consumo máximo de potencia: 11 kW
• Consumo de corriente: 16 A
• Presión de descarga máx.: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Caudal máx. de la bomba (presión): 40 L/min (50 Hz); 65 L/min (60 Hz)
• Rosca de conexión entrada/salida (exterior): G 3/4"
• Tamaño de manguera entrada/salida: 3/4"
• Volumen de llenado mín.: 7.2 L
• Volumen de llenado máx.: 20.5 L
• Dimensiones (an x pr x al): 560 x 550 x 1325 mm
• Peso: 149 kg
• Nivel sonoro: 66 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Conector de red: Cable de alimentación con conector (IEC 60309, 5 polos, CEE, rojo, 16 A)

Potencia frigorífica (extracto)
Temperatura | Medio de temperado | Potencia frigorífica 50 Hz | Potencia frigorífica 60 Hz
100 °C | Aceite térmico | 5 kW | 5 kW
20 °C | Etanol | 5 kW | 5 kW
10 °C | Etanol | 4.5 kW | 4.5 kW
0 °C | Etanol | 3.8 kW | 3.8 kW
-10 °C | Etanol | 2.6 kW | 2.6 kW
-20 °C | Etanol | 1.5 kW | 1.5 kW
-30 °C | Etanol | 0.6 kW | 0.6 kW

Resumen técnico

• Modelo: Integral IN 530 T
• Rango de trabajo: -32 a 120 °C
• Estabilidad: 0.05 ± K
• Potencia de calefacción: 8 kW
• Caudal bomba máx.: 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Volúmenes de llenado: 7.2 L – 20.5 L
• Interfaces estándar: Ethernet, USB; ampliable por módulos
