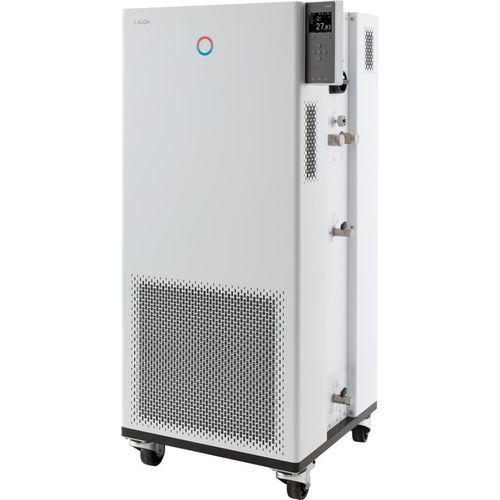

Termorregulador con visualizador gráfico TFT Integral IN 550 XT

con pantalla táctilPIDprogramable

Descripción
Controle el Integral IN 550 XT desde la pantalla TFT a color integrada o, opcionalmente, mediante una unidad de mando táctil. La unidad integra sistema de refrigeración, bomba de presión potente y funciones de control avanzadas para el control dinámico de la temperatura de circuitos externos en aplicaciones industriales.

Características

• Termostato de proceso con refrigeración integrada para el control dinámico de la temperatura en circuitos externos
• Gestión de fluidos de transferencia de calor con propiedades almacenadas
• Sensores indicativos de gas certificados ATEX con alarma y corte automático; interfaz de estado externa para sistemas de seguridad superiores
• Función de auto-adaptación para determinación automática de parámetros PID
• Bomba LAUDA Variopump (bomba de presión) con 8 niveles seleccionables o control de presión de salida; indicador digital de presión de bomba
• Indicación remota de fallo mediante contacto flotante
• Programador: 150 segmentos temperatura/tiempo, repartibles en 5 programas
• Servidor web integrado para operación vía navegador (PC, tablet, smartphone) con autenticación y cifrado
• Funcionamiento con refrigerantes naturales; SmartCool para gestión energética del frío
• Navegación en texto claro y soporte multilingüe (DE, EN, FR, ES, IT, RU)
• Parada rápida por pulsador negro y contactos de liberación remota; tecla Tmax para protección por sobretemperatura
• Sistema PowerAdapt para ajustar la utilización máxima de calentamiento según las limitaciones de la alimentación
• Interfaces USB y Ethernet de serie; ampliable con hasta 2 módulos de interfaz (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Asistente SelfCheck para diagnóstico del sistema; regulador PID totalmente electrónico para control interno y externo
• Detección de nivel bajo y protección ajustable contra sobretemperatura con alarma acústica, apta para líquidos inflamables y no inflamables
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Bypass integrado y regulable; volumen interno muy pequeño y gran vaso de expansión no termostatizado (sistema de capa de fluido frío)
• Condensador refrigerado por aire

Rango de trabajo

• Temperatura mínima de trabajo: -50 °C
• Temperatura máxima de trabajo: 220 °C
• Estabilidad de temperatura: 0.05 ± K

Potencia frigorífica (50 Hz) — ejemplos
200 °C | Nivel bomba 8 | Aceite térmico | 5 kW
100 °C | Nivel bomba 8 | Aceite térmico | 5 kW
20 °C | Nivel bomba 8 | Etanol | 5 kW
10 °C | Nivel bomba 8 | Etanol | 4.8 kW
0 °C | Nivel bomba 8 | Etanol | 4.6 kW
-10 °C | Nivel bomba 8 | Etanol | 3.3 kW
-20 °C | Nivel bomba 4 | Etanol | 2.4 kW
-30 °C | Nivel bomba 4 | Etanol | 1.5 kW
-40 °C | Nivel bomba 4 | Etanol | 0.7 kW
-50 °C | Nivel bomba 2 | Etanol | 0.3 kW


Datos técnicos (según DIN 12876)
Rango de temperatura de trabajo: -50 ... 220 °C
Temperatura ambiente: 5 ... 40 °C
Estabilidad de temperatura: 0.05 ± K
Potencia de calentamiento máx.: 8 kW
Consumo eléctrico máx.: 10.5 kW
Consumo de corriente: 16 A
Presión de descarga máx.: 3.1 bar
Caudal bomba máx. (presión): 65 L/min
Rosca conexión entrada/salida (exterior): M30 x 1.5
Tamaño manguera entrada/salida: 3/4"
Volumen de llenado min.: 4.8 L
Volumen de llenado max.: 17.2 L
Dimensiones (an x pr x al): 560 x 550 x 1325 mm
Peso: 176 kg
Nivel sonoro: 65 dB(A)
Alimentación: 400 V; 3/PE; 50 Hz
Conector: Cable de alimentación con enchufe (IEC 60309, 5 polos, CEE, rojo, 16 A)
Interfaces: USB y Ethernet de serie; ampliable con RS232/485, Profibus, analógico, contacto o módulos EtherCAT
