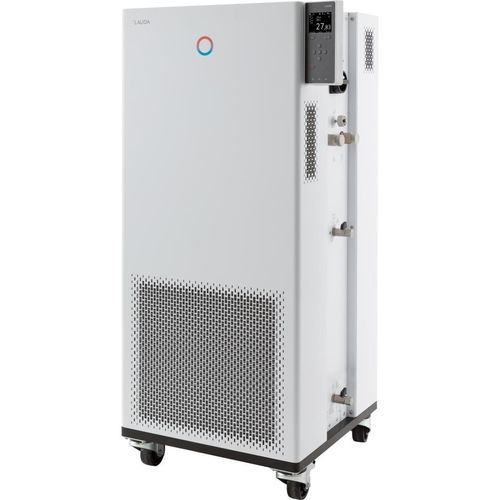

Circulador calefactado Integral IN 550 XTW

Descripción
Maneje su termostato de proceso Integral simplemente a través de una moderna pantalla TFT directamente en el equipo o, opcionalmente, mediante una unidad de operación intuitiva con pantalla táctil y funciones extendidas.

Características

• Termostato de proceso con sistema de refrigeración integrado para el control dinámico de la temperatura en circuitos externos
• Gestión de fluidos de transferencia de calor con datos de medios almacenados
• Sensores de aviso de gas con certificación ATEX con función de aviso y desconexión e interfaz de estado externa para sistemas de seguridad superiores
• Función de auto-adaptación para la determinación automática de parámetros de regulación
• Bomba Vario LAUDA (bomba de presión) con 8 niveles de rendimiento seleccionables o control de la presión de salida
• Indicación remota de fallos mediante contacto flotante
• Servidor web integrado para operación vía navegador en redes locales desde PC, tablet o smartphone con autenticación y cifrado
• Volumen interno muy pequeño y gran vaso de expansión no termorregulado (sistema de capa de fluido frío)
• Uso de refrigerantes naturales
• Pantalla TFT en color que muestra valores reales y de consigna y perfil de temperatura gráfico
• Entrada mediante cursor y teclas soft; tecla Tmax adicional para protección por sobretemperatura
• Función de parada rápida mediante pulsador negro y contactos para liberación remota
• Sistema PowerAdapt para utilizar la máxima potencia permitida por la alimentación
• Interfaces USB y Ethernet de serie; posibilidad de hasta dos módulos de interfaz adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Bypass integrado y ajustable
• SmartCool gestión digital de refrigeración con ahorro energético, incluyendo control encendido/apagado del compresor
• Menú en texto claro en seis idiomas seleccionables (DE, EN, FR, ES, IT, RU)
• Asistente SelfCheck para diagnóstico del sistema
• Regulador continuo totalmente electrónico con acción PID para control interno y externo
• Protección por nivel bajo y protección ajustable contra sobretemperatura con alarma acústica para líquidos inflamables y no inflamables
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo separables en 5 programas
• Visualización digital de la presión de la bomba
• Condensador refrigerado por agua

Zona de trabajo

• Temperatura de trabajo min.: -50 °C
• Temperatura de trabajo max.: 220 °C
• Estabilidad de la temperatura: 0.05 ± K

Potencia frigorífica (50 Hz) - tabla
Temperatura | Etapa de bomba | Medio de templado | Potencia frigorífica 50 Hz
200 °C | 8 | Aceite térmico | 5.8 kW
100 °C | 8 | Aceite térmico | 5.8 kW
20 °C | 8 | Etanol | 5.8 kW
10 °C | 8 | Etanol | 5.8 kW
0 °C | 8 | Etanol | 5.4 kW
-10 °C | 8 | Etanol | 4 kW
-20 °C | 4 | Etanol | 2.8 kW
-30 °C | 4 | Etanol | 1.7 kW
-40 °C | 4 | Etanol | 0.75 kW
-50 °C | 2 | Etanol | 0.35 kW

Especificaciones técnicas

• Rango de temperatura de trabajo: -50 ... 220 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calefacción máx.: 8 kW
• Consumo eléctrico máx.: 10.5 kW
• Consumo de corriente: 16 A
• Presión de descarga máx.: 3,1 bar
• Caudal máx. de la bomba (presión): 65 L/min
• Rosca de conexión entrada/salida (exterior): M30 x 1,5
• Tamaño de manguera entrada/salida: 3/4"
• Volumen de llenado min.: 4.8 L
• Volumen de llenado max.: 17.2 L
• Rosca de conexión refrigeración por agua (exterior): 3/4"
• Temperatura recomendada del agua de refrigeración: 15 °C
• Temperatura máxima del agua de refrigeración: 30 °C
• Consumo de agua de refrigeración: 8 L/min
• Diferencia de presión agua de refrigeración min.: 0.8 bar
• Presión máxima agua de refrigeración: 10 bar
• Dimensiones (an x pr x al): 560 x 550 x 1325 mm
• Peso: 181 kg
• Nivel acústico: 60 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz
• Conector de red: Cable de alimentación con conector (IEC 60309, 5 polos, CEE, rojo, 16 A)
• Ref.: L004070
