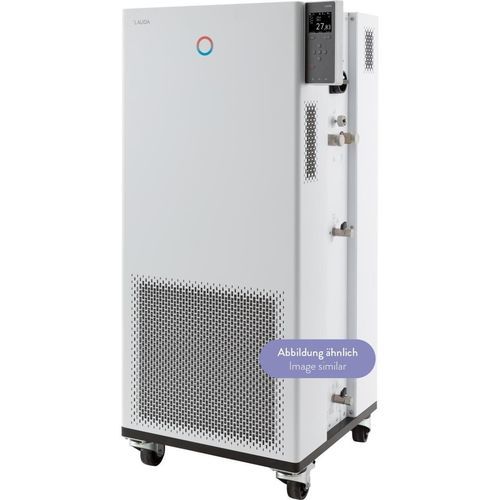

Baño María de laboratorio Integral IN 530 TW

con sistema de refrigeracióntermostáticamente reguladode alta precisión

Descripción general
Concepto modular de interfaces para una integración flexible de los termostatos de proceso Integral en procesos de laboratorio y producción. Interfaces de serie: Ethernet, USB, Pt100 integrado; se pueden añadir interfaces y protocolos adicionales mediante módulos.

Características principales

• Termostato de proceso con sistema de refrigeración integrado para el control dinámico de la temperatura en circuitos externos
• Gestión de líquidos de transferencia de calor con propiedades almacenadas
• Regulador continuo totalmente electrónico con acción PID para control interno y externo
• Detección de nivel bajo y protección ajustable contra sobretemperatura con alarma acústica para líquidos inflamables y no inflamables
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo, repartible en 5 programas, optimizado para rampas de temperatura
• Servidor web integrado para operación vía navegador (PC, tablet, smartphone); transferencia segura mediante autenticación y cifrado
• Funcionamiento con refrigerantes convencionales (HFC) conforme al Reglamento (UE) 573/2024
• Pantalla TFT a color que muestra valores reales y de consigna y perfil gráfico de temperatura
• Introducción de datos mediante cursor y teclas soft; tecla Tmax adicional para protección por sobretemperatura
• Función de autoadaptación para determinar parámetros de control
• Bomba de presión de alto rendimiento y visualización digital de la presión de bomba
• Indicación remota de fallos mediante contacto flotante
• Derivación ajustable para limitación de presión
• Sistema SmartCool para gestión digital de refrigeración ahorradora de energía con control on/off del compresor
• Navegación en texto claro en seis idiomas (DE, EN, FR, ES, IT, RU)
• Asistente SelfCheck para diagnóstico del sistema
• Sistema PowerAdapt para utilizar la máxima potencia de calentamiento admisible sin sobrecargar la fuente de alimentación
• Interfaces USB y Ethernet de serie; ampliable con hasta 2 módulos de interfaz adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Enfriamiento del condensador: agua

Rango de trabajo

• Temperatura mínima de trabajo: -32 °C
• Temperatura máxima de trabajo: 120 °C
• Estabilidad de temperatura: 0.05 ± K

Potencia frigorífica
Temperatura | Medio | Potencia frigorífica 50 Hz | Potencia frigorífica 60 Hz
100 °C | Aceite térmico | 6 kW | 6 kW
20 °C | Etanol | 6 kW | 6 kW
10 °C | Etanol | 5,5 kW | 5,5 kW
0 °C | Etanol | 4,5 kW | 4,5 kW
-10 °C | Etanol | 3 kW | 3 kW
-20 °C | Etanol | 1,6 kW | 1,6 kW
-30 °C | Etanol | 0,7 kW | 0,7 kW


Datos técnicos

• Rango de temperatura de trabajo: -32 … 120 °C
• Temperatura ambiente: 5 … 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calentamiento máx.: 8 kW
• Consumo eléctrico máx.: 11 kW
• Consumo de corriente: 16 A
• Presión de descarga máx.: 3,5 bar (50 Hz) / 4,6 bar (60 Hz)
• Caudal máx. de bomba (presión): 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Rosca de conexión entrada/salida (exterior): G 3/4"
• Tamaño de manguera entrada/salida: 3/4"
• Volumen de llenado: min. 7,2 L / max. 20,5 L
• Rosca de conexión para refrigeración por agua (exterior): 3/4"
• Temperatura recomendada agua de refrigeración: 15 °C (máx. 30 °C)
• Caudal agua de refrigeración: 14,5 L/min
• Diferencia de presión mínima agua: 0,8 bar
• Presión máxima agua de refrigeración: 10 bar
• Dimensiones (an x pr x al): 560 x 550 x 1325 mm
• Peso: 150 kg
• Nivel sonoro: 62 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Conector de red: Cable de alimentación con conector (IEC 60309, 5 polos, CEE, rojo, 16 A)

Modelo / pedido

• Modelo: Integral IN 530 TW
• N.º de pedido: L002667
