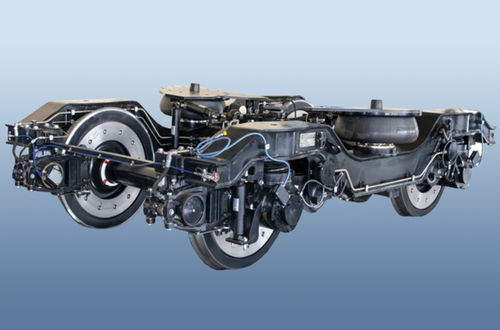

Bogie para vagón 68-7090-02/03

1520 mmfreno de discode dos ejes

El bogie biaxial sin cuna de tipo no motriz mod. 68-7090-02/03 está diseñado para rodar bajo coches de tren diésel en ferrocarriles de ancho de vía de 1520 mm con una velocidad de diseño de 140 km/h. El bogie está equipado con: - Conjuntos de ruedas con cajas de ejes y discos de freno de rueda; - Resortes helicoidales de suspensión primaria de caja de eje; - Resortes neumáticos de la suspensión central (secundaria); - Amortiguadores de vibraciones hidráulicos - verticales y horizontales; - Elementos de freno de disco; - Dispositivo de torsión; - Un sistema electrónico que incluye sensores del dispositivo antideslizante, sensores para monitorear el calentamiento de las cajas de ejes y sensores del sistema КЛУБ-У; - Sistema de lubricación automática centralizada de bridas (ACCS). CARACTERÍSTICAS TÉCNICAS Nombre del parámetro y tamaño | Unidades | Valor normativo --- | --- | --- Masa | kg | 7200 Base | mm | 2560 Ancho de vía | mm | 1520 Velocidad de diseño | km/h | 140 Indicador de suavidad de marcha, no más | | 2,9 Carga estática máxima del conjunto de ruedas sobre el riel, no más | kN (tf) | 196,0 (20,0) Dimensiones generales: - longitud - ancho - altura | mm | 4253 2900 1050 Diámetro de la rueda | mm | 957
