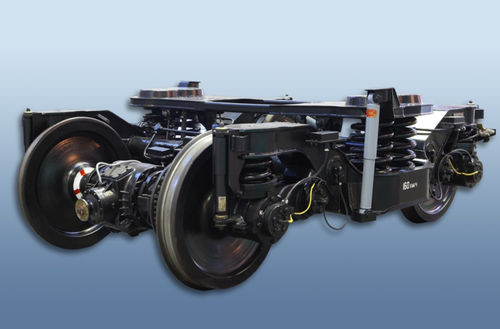

Bogie para trenes de alta velocidad 68-7013

1520 mmmotorizadode dos ejes

El bogie de dos ejes sin cuna está diseñado para rodar bajo coches de pasajeros de alta velocidad utilizando un ancho de vía de 1520 mm en ferrocarriles a una velocidad de hasta 160 km/h. El bogie está equipado con: - suspensión de caja de eje (4 conjuntos de resortes helicoidales dobles con 4 amortiguadores hidráulicos verticales); - suspensión central (dos conjuntos de resortes helicoidales de una sola fila con dos amortiguadores verticales y un amortiguador horizontal); - dispositivo antideslizante; - mecanismo de amortiguación de vibraciones laterales (dispositivo de torsión); - viga principal; - mecanismo para registrar las condiciones de temperatura de las cajas de eje; - generador accionado por reductor desde el medio del eje. CARACTERÍSTICAS TÉCNICAS - Masa, kg: 7 500 - Altura del bogie bajo coche no equipado, mm: 1019±14 - Base, mm: 2560 - Ancho de vía, mm: 1520 - Deflexión estática total, mm: 405 - Carga estática máxima del conjunto de ruedas sobre el riel, kN (tf): 176,5 (18,0) - Velocidad de diseño, km/h: 160 - Dimensiones generales según DSTU Б.В.2.3.-29: 02-ВМ - Vida útil designada de los principales elementos portantes del bogie, años: 30
