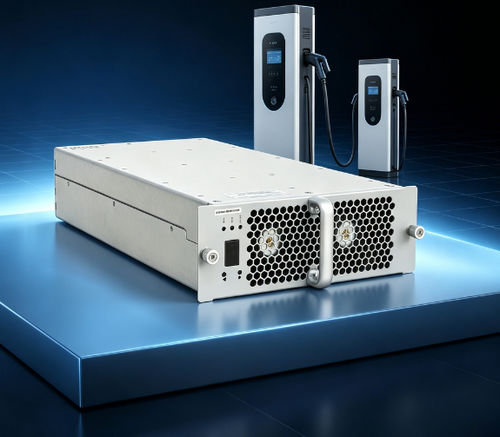

Módulo de potencia SiC TH20T10025C7E-WT

ACDC

Introducción del producto
El TH20T10025C7E-WT es un módulo de carga desarrollado por Tonhe Technology para armarios de baterías móviles. Admite entrada dual AC y DC para combinar la carga desde la red y la carga vehículo desde la batería, y cumple con las dimensiones de módulo unificado de State Grid.

Datos técnicos
Modelo: TH20T10025C7E-WT

Entrada AC
Tensión nominal: 380 VAC, trifásica (sin neutro). Rango de funcionamiento: 274–487 VAC
Frecuencia de entrada: 50/60 ±5 Hz
Factor de potencia de entrada: ≥0,99
Protección sobretensión de entrada: 490 ±10 VAC
Protección subtensión de entrada: 270 ±10 VAC

Salida DC
Potencia de salida nominal: 20 kW
Rango de tensión de salida: 50–1000 VDC
Rango de corriente de salida: 0,5–67 A
Rango de potencia constante: 300–1000 VDC → salida constante 20 kW

Características de salida
Eficiencia máxima: ≥96 %
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuito: protección por autorrestablecimiento
Precisión de regulación de tensión: ≤±0,5 %
Distorsión armónica total (THD): ≤5 %
Precisión de regulación de corriente: ≤±1 %
Desbalance de reparto de corriente: ≤±5 %

Entorno de operación
Temperatura de operación: -40℃ a +75℃
Humedad relativa: ≤95 % (sin condensación)
Altitud: ≤2000 m (reducción de potencia por encima de 2000 m)

Características del producto
Método de refrigeración: refrigeración por ventilador
Consumo en espera: <10 W
Protocolo de comunicación: CAN
Ajuste de dirección: pantalla digital y operación por teclas
Dimensiones del módulo (sin asa): 460 × 218 × 84 mm (L × A × H)
Peso: ≤13 kg
MTBF: 500 000 horas

Centro de producción y pruebas
Tonhe Technology cuenta con certificaciones ISO 9001 e IATF 16949. La fabricación incluye 2 líneas SMT totalmente automáticas, impresión e inspección automáticas de pasta de soldadura, línea de ensamblaje por soldadura en ola, línea automatizada de recubrimiento protector, líneas de envejecimiento y equipos de producción avanzados. La producción anual supera los 500 000 módulos de carga en más de 50 procesos de fabricación.

Especificaciones

• Modelo: TH20T10025C7E-WT
• Marca: Tonhe
• Código aduanero: 8504409999
• Tensión de entrada AC: 380 VAC nominal (274–487 VAC en funcionamiento)
• Frecuencia de entrada AC: 50/60 ±5 Hz
• Potencia de salida DC nominal: 20 kW
• Tensión de salida DC: 50–1000 VDC
• Corriente de salida DC: 0,5–67 A
• Eficiencia máxima: ≥96 %
• Arranque suave: 3–8 s
• Precisión de regulación de tensión: ≤±0,5 %
• Temperatura de funcionamiento: -40℃ a +75℃
• Humedad: ≤95 % (sin condensación)
• Dimensiones: 460 × 218 × 84 mm (L × A × H)
• Peso: ≤13 kg
• MTBF: 500 000 horas
