Módulo de potencia digital TH20GT7550C7-WT

DCAC

Introducción del producto

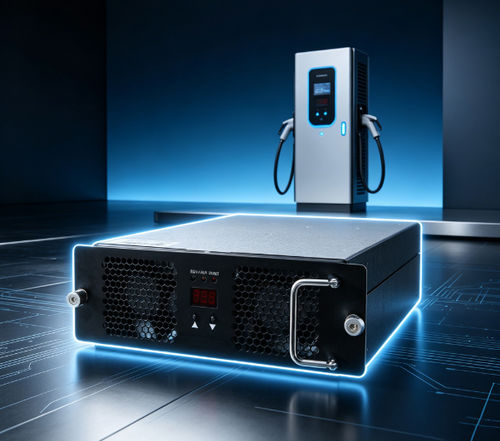

El módulo TH20GT7550C7-WT es un módulo bidireccional AC/DC desarrollado por Tonhe para aplicaciones V2G (vehículo a red). Emplea disipación térmica por aire inteligente (refrigeración por ventilador) y admite entrada CA trifásica de cuatro hilos. Potencia de salida nominal 20 kW. La operación en lado CC en potencia constante cubre 500–750 VDC para carga y descarga. La comunicación y la configuración se realizan mediante bus CAN con el controlador principal.

Especificaciones AC y DC (resumen)
Lado AC
Rango de tensión: 323 VAC–456 VAC (trifásico 4 hilos)
Frecuencia: 50/60 Hz
Protección sobretensión: >456 VAC
Protección subtensión: <323 VAC
Eficiencia (AC → DC): ≥95%

Lado DC
Potencia de salida nominal: 20 kW
Rango de tensión: 200–750 VDC
Rango de corriente: 1–40 A
Rango de potencia constante: 500–750 VDC
Eficiencia (DC → AC): ≥95%
Precisión regulación de tensión: ≤±0,5%
THD: ≤5%
Precisión regulación corriente: ≤1%

Entorno de trabajo
Temperatura de trabajo: -30℃ a 65℃
Humedad relativa: ≤95% (sin condensación)
Altitud: ≤2000 m (reducción por encima de 2000 m)

Características del producto

• Método de refrigeración: refrigeración por ventilador
• Consumo en espera: <10 W
• Protocolo de comunicación: bus CAN
• Configuración de dirección/param.: pantalla digital y botones
• Dimensiones: 460 mm × 218 mm × 84 mm (F × A × H)
• Peso: ≤11 kg
• MTBF: 500.000 horas

Modelo / Marca / Código

• Modelo: TH20GT7550C7-WT
• Marca: Tonhe
• Código: 850440

Producción y pruebas
Producción automatizada en líneas SMT y de ensamblaje con inspección de pasta, soldadura por ola, recubrimiento, líneas de envejecimiento y control completo de calidad. Tonhe dispone de certificaciones ISO9001 e IATF16949. El centro de pruebas incluye cámara EMC semianecoica y equipos como analizadores de potencia, cámaras climáticas y bancos de ensayo para inmunidad transitoria. Certificaciones CE/TUV y otras disponibles.

Embalaje y envío (resumen)
Pedidos pequeños: transporte urgente (FedEx, DHL, UPS). Envíos grandes: marítimo o aéreo en contenedores. Plazos para series según cantidad y personalización.

Preguntas técnicas frecuentes

• Protocolo de comunicación: CAN, velocidad típica 125 kb/s, nivel de tensión CAN 5 V.
• Relleno/potting: la serie admite encapsulado con adhesivo bajo demanda.
• Instalación: montaje horizontal, de lado o invertido (la instalación invertida puede requerir personalización del frontal).
• Plazos de entrega: muestras posibles en stock; plazos para producción por lote según cantidad (p. ej. ~35 días para pedidos grandes o personalizados).
• Condiciones de pago: condiciones estándar de fábrica; negociables para cooperación a largo plazo.
• Garantía: 12 meses desde la recepción del envío.

Características / especificaciones técnicas

• Modelo: TH20GT7550C7-WT
• Marca: Tonhe
• Código de producto: 850440
• Potencia nominal DC: 20 kW
• Entrada AC: 323 VAC–456 VAC, 50/60 Hz (trifásico, 4 hilos)
• Rango DC: 200–750 VDC
• Rango de corriente: 1–40 A
• Rango potencia constante DC: 500–750 VDC
• Eficiencia: ≥95% (AC→DC y DC→AC)
• THD: ≤5%
• Precisión regulación voltaje: ≤±0,5%
• Precisión regulación corriente: ≤1%
• Método de refrigeración: ventilador
• Consumo en espera: <10 W
• Comunicación: CAN (125 kb/s, 5 V)
• Interfaz: pantalla digital y botones
• Dimensiones: 460 × 218 × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 horas
• Temperatura de trabajo: -30℃ a 65℃
• Humedad: ≤95% sin condensación
• Altitud: ≤2000 m (reducción por encima)
