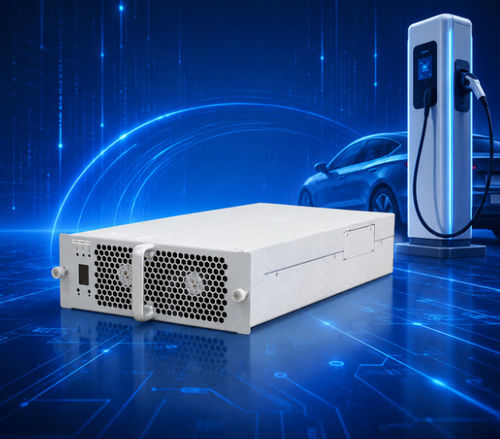

Módulo de potencia ACDC TH20F10025C7E-WT

Introducción del producto
El TH20F10025C7E-WT es un módulo de potencia AC/DC de carga rápida de 20 kW para puntos de recarga de VE, diseñado para alta eficiencia, alta densidad de potencia y una amplia gama de salida en potencia constante. Soporta entrada trifásica 274–487 Vac y entrega potencia nominal de 20 kW con rango de potencia constante de 300 a 1000 Vdc. Refrigeración por ventilador e interfaz CAN para configuración de parámetros y control de estado.

Ventajas del producto

• Amplio rango de potencia constante: 300–1000 VDC
• Bajo consumo en espera: <10 W
• Baja distorsión armónica total: ≤5%
• Amplio rango de temperatura de funcionamiento: -40℃ a +75℃
• Alta eficiencia máxima: ≥96%

Entrada AC
Tensión nominal: 380 Vac (trifásica), rango operativo 274–487 Vac. Frecuencia: 50 ±5 Hz. Factor de potencia ≥0.99. Protección de sobretensión/subtensión de entrada: 490±10 Vac / 270±10 Vac.

Salida DC
Potencia de salida nominal: 20 kW. Rango de tensión de salida: 50–1000 Vdc. Rango de corriente de salida: 0,5–67 A. Potencia constante de 20 kW entre 300–1000 Vdc. Eficiencia máxima ≥96%. Arranque suave: 3–8 s. Protecciones: autorrecuperación ante cortocircuito, precisión regulación tensión ≤±0,5%, corriente ≤±1%, desequilibrio reparto de corriente ≤±5%, THD ≤5%.

Entorno de operación
Temperatura de funcionamiento: -40℃ a +75℃. Humedad relativa ≤95% (sin condensación). Altitud ≤2000 m (reducción de potencia por encima de 2000 m).

Características del producto
Refrigeración: ventilador. Consumo en espera <10 W. Comunicación: CAN (125 kbps, 5 V). Ajuste de dirección vía pantalla y teclas. Dimensiones: 460 × 218 × 84 mm (L×A×H). Peso ≤13 kg. MTBF: 500 000 horas. Soporta encapsulado y múltiples orientaciones de instalación (horizontal, vertical, invertida; la instalación invertida puede requerir panel frontal personalizado).

Producción y pruebas
Fabricado bajo ISO9001 e IATF16949. Líneas de producción: SMT, impresión e inspección automáticas de pasta de soldadura, soldadura por ola y ensamblaje automatizado; capacidad anual >500 000 módulos. Centro de pruebas con laboratorio EMC certificado CNAS, cámara semianecoica de 3 m y equipos de prueba avanzados. Certificados: CE, TUV, etc.

Especificaciones técnicas

• Modelo: TH20F10025C7E-WT
• Marca: TonHe
• Potencia nominal: 20 kW
• Rango tensión de salida: 50–1000 Vdc (300–1000 Vdc potencia constante 20 kW)
• Rango corriente de salida: 0,5–67 A
• Tensión de entrada: 380 Vac nominal (274–487 Vac)
• Frecuencia de entrada: 50 ±5 Hz
• Factor de potencia: ≥0,99
• Eficiencia máxima: ≥96%
• THD: ≤5%
• Consumo en espera: <10 W
• Temperatura de funcionamiento: -40℃ a +75℃
• Refrigeración: Ventilador
• Dimensiones: 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500 000 horas
• Comunicación: CAN (125 kbps, 5 V)
