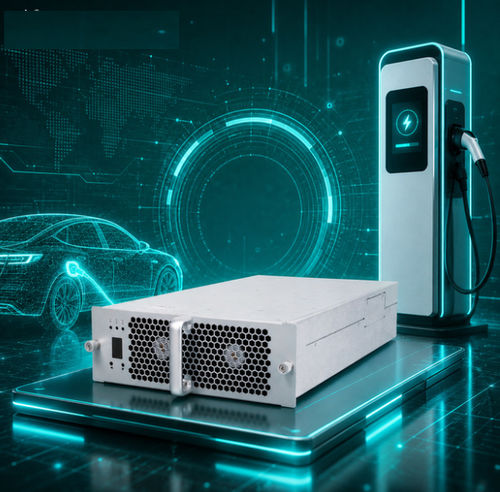

Módulo de carga para vehículo eléctrico TH20F10025C7E-WT

DC

Introducción del producto
El TH20F10025C7E-WT es un módulo de alimentación AC/DC de carga rápida de 20 kW diseñado para estaciones de carga de vehículos eléctricos. Proporciona potencia constante en un rango de salida muy amplio y presenta alta densidad de potencia y gestión térmica por ventilación inteligente. El módulo acepta entrada AC trifásica de cuatro hilos (274–487 Vac) y ofrece una potencia de salida nominal de 20 kW con rango de potencia constante de 300 a 1000 Vcc. La comunicación con el controlador principal se realiza mediante bus CAN para ajustar parámetros y controlar el estado de funcionamiento.

Ventajas del producto

• Amplio rango de potencia constante: 300–1000 Vcc
• Consumo en espera ultra bajo: <10 W
• Baja distorsión armónica total: ≤5%
• Amplio rango de temperatura de funcionamiento: -40℃ a +75℃
• Alta eficiencia de conversión: eficiencia pico ≥96%

Rendimiento paramétrico / Datos clave
Model No.: TH20F10025C7E-WT
Entrada AC - Tensión: 380 Vac nominal, trifásico (rango operativo 274–487 Vac)
Entrada AC - Frecuencia: 50±5 Hz
Entrada AC - Factor de potencia: ≥0.99
Entrada AC - Protección sobretensión: 490±10 Vac
Entrada AC - Protección subtensión: 270±10 Vac
Salida DC - Potencia de salida nominal: 20 kW
Salida DC - Rango de tensión: 50–1000 Vcc
Salida DC - Rango de corriente: 0.5–67 A
Salida DC - Rango de potencia constante: 300–1000 Vcc (constante 20 kW)
Salida DC - Eficiencia pico: ≥96%
Salida DC - Tiempo de arranque suave: 3–8 s
Salida DC - Protección contra cortocircuitos: protección con retroceso automático
Salida DC - Precisión de regulación de tensión: ≤±0.5%
Salida DC - THD: ≤5%
Salida DC - Precisión de regulación de corriente: ≤±1%
Salida DC - Desequilibrio de reparto de corriente: ≤±5%
Entorno de operación - Temperatura de trabajo: -40℃ a +75℃
Entorno de operación - Humedad relativa: ≤95% (sin condensación)
Entorno de operación - Altitud: ≤2000 m (reducción de potencia por encima de 2000 m)

Características / Información adicional

• Método de refrigeración: refrigeración por ventilador
• Consumo en espera: <10 W
• Protocolo de comunicación: CAN (baud 125 kbs, nivel de 5 V)
• Configuración de dirección / UI: pantalla digital y teclas
• Dimensiones del módulo (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500 000 horas
• Instalación: horizontal, de pie lateral o invertida (invertida puede requerir personalización del panel frontal)
• Soporta encapsulado con resina y personalización OEM/ODM

Características / Especificaciones técnicas

• Model No.: TH20F10025C7E-WT
• Marca: TonHe
• Potencia de salida nominal: 20 kW
• Rango de tensión de salida: 50–1000 Vcc
• Rango de potencia constante: 300–1000 Vcc (constante 20 kW)
• Rango de corriente de salida: 0.5–67 A
• Eficiencia pico: ≥96%
• Consumo en espera: <10 W
• THD: ≤5%
• Temperatura de funcionamiento: -40℃ a +75℃
• Comunicación: CAN
• Dimensiones: 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500 000 horas
