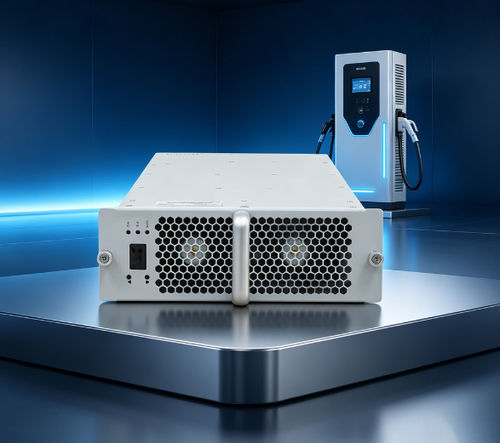

Módulo de potencia digital TH20F10025C7E-WT

ACDC

Introducción al producto
TH20F10025C7E-WT es un módulo de carga AC/DC diseñado para estaciones de carga de vehículos eléctricos. Proporciona una potencia nominal de salida de 20 kW, un amplio rango de potencia constante (300–1000 VCC) y admite entrada trifásica de 274 Vac a 487 Vac. El módulo emplea gestión térmica por refrigeración por aire inteligente y comunica con el controlador principal mediante bus CAN para configurar parámetros y controlar el estado de funcionamiento.

Ventajas del producto

• Amplio rango de potencia constante: 300–1000 VCC
• Consumo en espera ultrabajo: <10 W
• Baja distorsión armónica total (THD): ≤5%
• Amplio rango de temperatura de trabajo: -40℃ a +75℃
• Alta eficiencia máxima: ≥96%

Rendimiento paramétrico
Entrada CA:
- Tensión nominal: 380 Vac, trifásico (sin neutro); rango de funcionamiento 274–487 Vac
- Frecuencia: 50 ±5 Hz
- Factor de potencia de entrada: ≥0,99
- Protección sobretensión de entrada: 490 ±10 Vac
- Protección subtensión de entrada: 270 ±10 Vac

Salida CC:
- Potencia de salida nominal: 20 kW
- Rango de tensión de salida: 50–1000 VCC
- Rango de corriente de salida: 0,5–67 A
- Rango de potencia constante: 20 kW mantenidos cuando Vout 300–1000 VCC
- Eficiencia máxima: ≥96%
- Tiempo de arranque suave: 3–8 s
- Protección contra cortocircuito: auto-reinicio/recuperación automática
- Precisión de regulación de tensión: ≤±0,5%
- THD: ≤5%
- Precisión de regulación de corriente: ≤±1%
- Desequilibrio de reparto de corriente: ≤±5%

Entorno de funcionamiento
- Temperatura de trabajo: -40℃ a +75℃
- Humedad relativa: ≤95% (sin condensación)
- Altitud: ≤2000 m (reducción de rendimiento por encima de 2000 m)

Características del producto
- Método de refrigeración: ventilador (control inteligente)
- Consumo en espera: <10 W
- Protocolo de comunicación: CAN (velocidad típica 125 kbps, nivel de voltaje 5 V)
- Configuración/dirección: pantalla digital y operación por teclas
- Dimensiones del módulo: 460 × 218 × 84 mm (L × A × H)
- Peso: ≤13 kg
- MTBF: 500,000 horas

Notas técnicas adicionales
- Característica de salida: 20 kW constantes en la gama 300–1000 VCC
- Corriente de salida 0,5–67 A para distintos requisitos de vehículos
- Protecciones: arranque suave 3–8 s, regulación precisa de tensión/corriente, recuperación automática tras cortocircuito

Fabricación y capacidad de pruebas
TonHe Technology dispone de certificaciones ISO9001 e IATF16949. La producción incluye líneas SMT automáticas, impresión e inspección de pasta de soldadura, soldadura por ola, recubrimiento protector y líneas de envejecimiento/pruebas. La capacidad anual supera los 500,000 módulos de carga con más de 50 procesos de producción.

Centro de pruebas
Instalaciones de prueba: laboratorio EMC certificado CNAS con cámara semi-anecoica de 3 m, cargas Chroma, fuentes CA, analizadores de potencia Yokogawa WT1800, cámaras ambientales (temperatura y humedad) y sistemas de prueba de inmunidad transitoria AXOS8.

FAQ / Detalles prácticos

• Comunicación: CAN; velocidad típica 125 kbps; nivel CAN 5 V.
• Encapsulado con resina: la serie soporta potting/encapsulado.
• Instalación: puede montarse horizontal, de lado o invertida; montaje invertido puede requerir panel frontal sin asa personalizado.
• Personalización: OEM/ODM disponibles; la placa de identificación puede incluir nombre de empresa, logotipo y modelo; color y forma personalizables.
• Garantía: 12 meses estándar desde la recepción del envío.

Especificaciones técnicas

• Modelo: TH20F10025C7E-WT
• Marca: TonHe
• Potencia de salida nominal: 20 kW
• Rango de tensión de salida: 50–1000 VCC (potencia constante 300–1000 VCC)
• Rango de corriente de salida: 0,5–67 A
• Eficiencia máxima: ≥96%
• Consumo en espera: <10 W
• THD: ≤5%
• Temperatura de trabajo: -40℃ a +75℃
• Refrigeración: ventilador
• Comunicación: CAN
• Dimensiones (L×A×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500,000 horas
