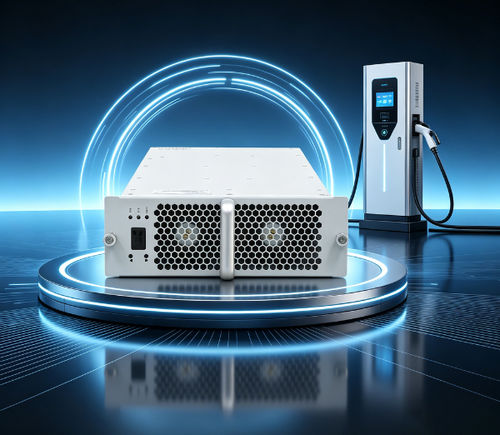

Módulo de carga para vehículo eléctrico TH20T10025C7E-WT

VEDC

Introducción del productoTH20T10025C7E-WT es un módulo de carga de alta eficiencia y alta densidad de potencia desarrollado por Tonhe Technology para gabinetes de baterías móviles. El producto admite modo de entrada dual CA y CC, combinando la carga de la batería desde la red y la carga del vehículo desde la batería. Cumple con los requisitos de tamaño del formato de tres módulos unificados de State Grid.

Resumen funcional

• Modo de entrada dual: CA y CC
• Diseñado para gabinetes de baterías móviles
• Alta eficiencia y alta densidad de potencia; formato conforme a State Grid (tres módulos unificados)

Datos técnicosNúmero de modelo: TH20T10025C7E-WT
Entrada AC - Tensión de entrada: Tensión nominal 380VAC, trifásico sin neutro, rango de funcionamiento 274–487VAC
Entrada AC - Frecuencia: 50/60 ±5Hz
Entrada AC - Factor de potencia: ≥0.99
Entrada AC - Protección sobretensión: 490 ±10VAC
Entrada AC - Protección subtensión: 270 ±10VAC
Salida DC - Potencia nominal de salida: 20kW
Salida DC - Rango de voltaje de salida: 50–1000VDC
Salida DC - Rango de corriente de salida: 0.5–67A
Salida DC - Rango de potencia constante: 300–1000VDC salida constante 20kW

Funciones de salidaEficiencia máxima: ≥96%
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuitos: protección de autorrecuperación
Precisión de regulación de voltaje: ≤ ±0.5%
THD: ≤5%
Precisión de regulación de corriente: ≤ ±1%
Desequilibrio en reparto de corriente: ≤ ±5%

Entorno de funcionamientoTemperatura de funcionamiento: -40℃ a +75℃
Humedad relativa: ≤95% (sin condensación)
Altitud: ≤2000 m (reducción por encima de 2000 m)

Características del productoMétodo de refrigeración: refrigeración por ventilador
Consumo en espera: <10 W
Protocolo de comunicación: CAN (velocidad 125 kbps, nivel físico 5 V)
Configuración de dirección: pantalla digital y operación por teclas
Dimensión del módulo (sin asa): 460 × 218 × 84 mm (L × W × H)
Peso: ≤13 kg
MTBF: 500,000 horas

Producción y pruebasLíneas de producción automatizadas y proceso completo de fabricación/pruebas para módulos Smart EV. Desarrollo y producción mediante SMT, impresión automática de pasta, soldadura por ola, encapsulado y pruebas de envejecimiento. Laboratorio EMC y equipos de prueba disponibles, incluida cámara semi-aneecoica y analizadores de potencia de alto rendimiento para pruebas de cargadores.

GarantíaGarantía estándar: 12 meses desde la recepción del envío.

Especificaciones técnicas

• Modelo: TH20T10025C7E-WT
• Marca: Tonhe
• Potencia nominal de salida: 20 kW
• Rango voltaje de salida: 50–1000 VDC
• Rango corriente de salida: 0.5–67 A
• Eficiencia máxima: ≥96%
• Tensión de entrada (AC): 380 VAC nominal, trifásico, rango 274–487 VAC
• Frecuencia de entrada: 50/60 ±5 Hz
• Factor de potencia: ≥0.99
• Precisión regulación voltaje: ≤ ±0.5%
• Precisión regulación corriente: ≤ ±1%
• THD: ≤5%
• Refrigeración: por ventilador
• Consumo en espera: < 10 W
• Dimensiones (L×W×H): 460 × 218 × 84 mm (sin asa)
• Peso: ≤13 kg
• MTBF: 500,000 horas
• Temperatura de trabajo: -40℃ a +75℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (reducción por encima de 2000 m)
• Comunicación: CAN (125 kbps, 5 V)
