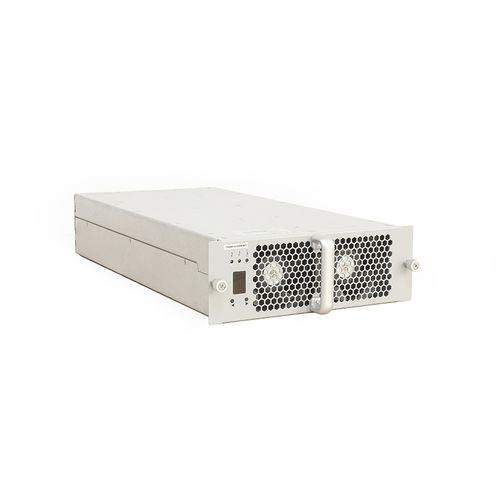

Módulo de potencia SiC TH20F1210C8E-WT

ACDC

Product Introduction
El TH20F1210C8E-WT es un módulo de carga AC/DC de 20 kW desarrollado para puntos de carga EV. Soporta entrada trifásica de amplio rango (tres fases + PE) 260–520 VAC y entrega una salida DC nominal de 20 kW con regulación de potencia constante en 100–120 V CC. El módulo utiliza refrigeración por aire inteligente y se comunica con el controlador principal vía CAN bus para ajuste de parámetros y control de funcionamiento.

Product Advantages

• Amplio rango de tensión de entrada AC: 260–520 VAC
• Rango de salida DC extenso: 20–120 V CC
• Operación en potencia constante: 20 kW a 100–120 V CC
• Alta eficiencia (picos documentados ≥94% / tabla paramétrica ≥96%)
• Factor de potencia alto: ≥0,99 a plena carga
• Baja distorsión armónica: ≤5% por encima de media carga
• Bajo consumo en espera: <10 W
• Rango de temperatura de trabajo: -40 °C a +75 °C
• Control digital en paralelo para desbalance de reparto de corriente <±5%
• Control inteligente del ventilador según temperatura, tensión y corriente de salida
• Soporta hot-plug para instalación rápida
• Protecciones completas: sobre/suba tensión/sobrecorriente/pérdida de fase en entrada; sobretensión/limitación de corriente/corriente inversa en salida; detección/protección de temperatura; autorrecuperación ante cortocircuito

Parametric Performance (selected key parameters)
Modelo: TH20F1210C8E-WT

Entrada AC: Tensión nominal 380 VAC (trifásica), rango operativo 274–487 VAC; frecuencia 50/60 ±5 Hz; factor de potencia ≥0,99; protección sobretensión entrada ≈490±10 VAC; protección subtensión entrada ≈270±10 VAC.

Salida DC: Potencia nominal 20 kW; rango tensión de salida 20–120 V CC; rango de corriente 0,5–200 A; 20 kW constante entre 100–120 V CC; eficiencia pico reportada ≥94% / ≥96%; arranque suave 3–8 s; autorrecuperación en cortocircuito; regulación de tensión ≤±0,5%; regulación de corriente ≤±1%; THD ≤5%; desbalance de reparto ≤±5%.

Operating environment
Temperatura de trabajo: -40 °C a +75 °C; humedad relativa ≤95% sin condensación; altitud ≤2000 m (reducción por encima de 2000 m).

Product features
Refrigeración: ventilador inteligente; consumo en espera <10 W; comunicación: CAN bus con monitor principal; ajuste/direccionamiento: pantalla digital con teclas; soporte hot-plug; dimensiones (sin asa): 460 × 218 × 84 mm; peso ≤20 kg; MTBF ≈500 000 horas.

Technical specifications

• Modelo: TH20F1210C8E-WT
• Potencia de salida DC nominal: 20 kW
• Rango tensión salida DC: 20–120 V CC
• Rango corriente salida DC: 0,5–200 A
• Potencia constante: 20 kW a 100–120 V CC
• Tensión de entrada AC nominal: 380 VAC (trifásica); operación 274–487 VAC (soporta 260–520 VAC)
• Frecuencia de entrada: 50/60 ±5 Hz
• Factor de potencia (carga completa): ≥0,99
• THD (por encima de media carga): ≤5%
• Eficiencia: picos reportados ≥94% / tabla paramétrica ≥96%
• Consumo en espera: <10 W
• Arranque suave: 3–8 s
• Protecciones: OVP/UVP/OCP/pérdida de fase en entrada; OVP/limitación de corriente/protección inversa en salida; detección de temperatura; autorrecuperación en cortocircuito
• Refrigeración: ventilador (control inteligente)
• Comunicación: CAN bus
• Direccionamiento/UI: pantalla digital con teclas
• Dimensiones (sin asa): 460 × 218 × 84 mm
• Peso: ≤20 kg
• Temperatura de funcionamiento: -40 °C a +75 °C
• Humedad: ≤95% sin condensación
• Altitud: ≤2000 m (derating por encima)
• MTBF: 500 000 horas
