Convertidor DC/DC integrado TH20F1210C8E-WT

para cargadores de vehículos eléctricoscon tensión de salida ajustablecon ventilador de refrigeración

Presentación del producto

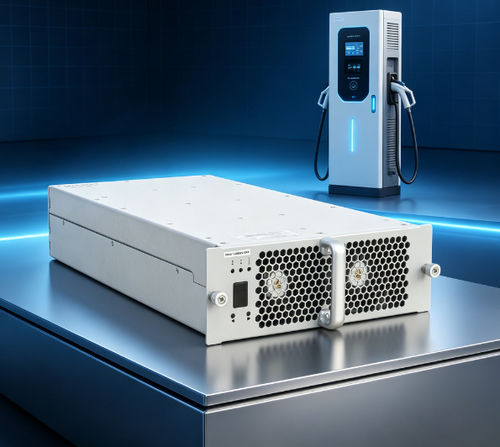

El TH20F1210C8E-WT es un módulo de potencia de carga DC de 20 kW diseñado para su integración en postes y estaciones de carga para vehículos eléctricos. Admite una amplia entrada AC y un amplio rango de salida DC con una banda de potencia constante para carga rápida. El módulo emplea refrigeración por ventilador inteligente y se comunica con el controlador principal mediante CAN para configuración y control.

Ventajas principales

• Amplio rango de entrada AC: 260–520 Vac (trifásico + PE)
• Rango de salida DC: 20–120 Vcc, operación de potencia constante 100–120 Vcc
• Potencia de salida nominal: 20 kW
• Eficiencia máxima ≥96 % y factor de potencia ≥0,99
• Bajo THD ≤5 % y consumo en espera <10 W
• Rango de temperatura de trabajo −40 °C a +75 °C
• Control paralelo digital con desequilibrio de reparto de corriente ≤±5 %
• Control inteligente del ventilador en función de temperatura, tensión y corriente de salida
• Capacidad hot-plug para sustitución rápida
• Protecciones: sobretensión/subtensión de entrada, sobrecorriente de entrada, pérdida de fase; sobretensión de salida, limitación de corriente, protección contra flujo inverso; monitorización y protección por temperatura

Rendimiento paramétrico
Modelo: TH20F1210C8E-WT
Tensión de entrada AC: 380 VAC nominal (trifásico, sin neutro); rango de funcionamiento 274–487 VAC
Frecuencia de entrada AC: 50/60 ±5 Hz
Factor de potencia de entrada: ≥0,99
Protección de sobretensión de entrada: 490 ±10 VAC
Protección de subtensión de entrada: 270 ±10 VAC
Potencia de salida nominal DC: 20 kW
Rango de tensión de salida DC: 20–120 VDC
Rango de corriente de salida DC: 0,5–200 A
Rango de potencia constante: 100–120 VDC (20 kW dentro de este rango)
Eficiencia máxima: ≥96 %
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuito: auto-recuperación / auto-retorno
Precisión de regulación de tensión: ±0,5 % máx.
Precisión de regulación de corriente: ±1 % máx.
Distorsión armónica total (THD): ≤5 % (≥50 % de carga)
Desequilibrio de reparto de corriente: ≤±5 %
Temperatura de funcionamiento: −40 °C a +75 °C
Humedad relativa: ≤95 % (sin condensación)
Altitud: ≤2000 m (reducción por encima de 2000 m)
Método de refrigeración: ventilador con control inteligente
Consumo en espera: <10 W
Comunicación: CAN (dirección mediante pantalla digital y teclas)
Dimensiones (sin asa): 460 × 218 × 84 mm (L × A × H)
Peso: ≤20 kg
MTBF: 500 000 horas

Producción y pruebas

• Producción: fabricación certificada ISO9001 e IATF16949 con líneas SMT, impresión de pasta automatizada, soldadura por ola, recubrimiento automático y pruebas de envejecimiento; capacidad anual >500 000 módulos.
• Instalaciones de prueba: cámara semianecoica EMC de 3 m; carga electrónica y fuente AC Chroma; analizador de potencia Yokogawa WT1800; multímetros Fluke; cámaras de temperatura/humedad; sistemas AXOS8 y bancos de pruebas de inmunidad transitoria.
• Certificaciones: CE, TUV y otros certificados automotrices/de calidad aplicables.

FAQ / Información adicional

• Comunicación: CAN, ejemplo de baud rate 125 kbps, nivel CAN 5 V.
• Encapsulado con resina (potting): compatible en todas las variantes del módulo.
• Instalación: orientaciones admitidas — horizontal, de costado o invertida (instalación invertida puede requerir panel frontal sin asa — personalización disponible).
• Garantía: 12 meses estándar desde la recepción del envío.
• Postventa: opción de servicio online y in situ según contrato; el fabricante ofrece esquema de respuesta en 24 horas según condiciones.

Especificaciones técnicas

• Modelo: TH20F1210C8E-WT
• Potencia de salida nominal: 20 kW
• Rango de tensión de salida: 20–120 VDC
• Rango de potencia constante: 100–120 VDC (20 kW constante)
• Rango de corriente de salida: 0,5–200 A
• Eficiencia máxima: ≥96 %
• Tensión de entrada: 380 VAC nominal trifásico; funcionamiento 274–487 VAC
• Frecuencia de entrada: 50/60 ±5 Hz
• Factor de potencia: ≥0,99
• Umbrales de protección de entrada: sobretensión 490 ±10 VAC; subtensión 270 ±10 VAC
• THD: ≤5 %
• Precisión de regulación de tensión: ±0,5 %
• Precisión de regulación de corriente: ±1 %
• Desequilibrio de reparto de corriente: ≤±5 %
• Refrigeración: ventilador con control inteligente
• Consumo en espera: <10 W
• Temperatura de funcionamiento: −40 °C a +75 °C
• Humedad relativa: ≤95 % (sin condensación)
• Altitud: ≤2000 m (reducción por encima)
• Dimensiones: 460 × 218 × 84 mm (L × A × H) sin asa
• Peso: ≤20 kg
• MTBF: 500 000 horas
• Comunicación: bus CAN; direccionamiento por pantalla digital y teclas
