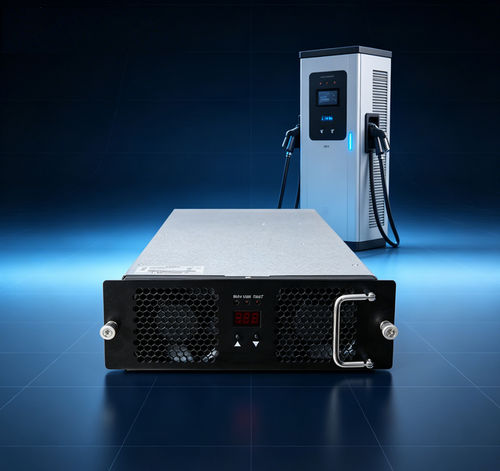

Módulo de potencia SiC TH20GT7550C7-WT

BiDi ACDC

Resumen del producto
El TH20GT7550C7-WT es un módulo de carga/descarga AC/DC bidireccional para aplicaciones vehicle-to-grid (V2G). Proporciona una potencia de salida nominal de 20 kW, admite operación en potencia constante en el lado DC en el rango 500–750 VDC y acepta entrada AC trifásica cuatro hilos (trifásico + PE). El módulo emplea refrigeración por ventilador inteligente y se comunica con el controlador principal mediante bus CAN para ajuste de parámetros y control operativo.

Visión general
Diseñado para integración en cargadores comerciales para vehículos eléctricos y estaciones de carga V2G, el módulo ofrece alta eficiencia en modos AC→DC y DC→AC, regulación precisa de tensión y corriente, ajuste de dirección digital con pantalla y botones locales, y bajo consumo en espera adecuado para sistemas interactivos con la red.

Lado AC
Rango de tensión: 323 VAC – 456 VAC
Frecuencia: 50/60 Hz
Protección contra sobretensión: >456 VAC
Protección contra subtensión: <323 VAC
Eficiencia AC→DC: ≥95%

Lado DC
Potencia de salida nominal: 20 kW
Rango de tensión de trabajo: 200–750 VDC
Rango de corriente: 1–40 A
Rango de potencia constante: 500–750 VDC
Eficiencia DC→AC: ≥95%
Precisión regulación de tensión: ≤±0.5%
THD: ≤5%
Precisión regulación de corriente: ≤1%

Entorno de funcionamiento
Temperatura de funcionamiento: -30 °C a 65 °C
Humedad relativa: ≤95% (sin condensación)
Altitud: ≤2000 m (reducción de potencia por encima de 2000 m)

Características del producto

• Refrigeración: ventilador (refrigeración por aire forzado)
• Consumo en espera: <10 W
• Comunicación: bus CAN (velocidad típica 125 kbps; nivel CAN 5 V)
• Ajuste de dirección y pantalla: pantalla digital con operación por botones
• Dimensiones (D×W×H): 460 mm × 218 mm × 84 mm
• Peso: ≤11 kg
• MTBF: 500 000 horas
• Posibilidad de encapsulado (potting) bajo demanda

Producción y pruebas
Fabricado en líneas SMT automatizadas con ensamblaje final, depuración y verificación de envejecimiento. Las instalaciones del proveedor incluyen laboratorios EMC y de inmunidad a transitorios y bancos de prueba de potencia para validar los módulos según estándares industriales.

FAQ seleccionadas (relacionadas con el producto)

• Protocolo de comunicación: CAN (velocidad típica 125 kbps; nivel CAN 5 V).
• Encapsulado: los módulos pueden suministrarse con potting/encapsulado si es necesario.
• Orientación de instalación: puede montarse en horizontal, vertical o invertido; para montajes no estándar o modificaciones del panel frontal, contacte al proveedor para personalización.
• Garantía: garantía estándar de 12 meses desde la recepción del envío.

Especificaciones técnicas

• Modelo: TH20GT7550C7-WT
• Marca: Tonhe
• Código HS: 850440
• Rango tensión AC: 323 VAC – 456 VAC
• Frecuencia AC: 50/60 Hz
• Protección sobretensión: >456 VAC
• Protección subtensión: <323 VAC
• Eficiencia AC→DC: ≥95%
• Potencia nominal DC: 20 kW
• Rango tensión DC: 200–750 VDC
• Rango corriente DC: 1–40 A
• Rango potencia constante DC: 500–750 VDC
• Eficiencia DC→AC: ≥95%
• Precisión regulación tensión: ≤±0.5%
• THD: ≤5%
• Precisión regulación corriente: ≤1%
• Temperatura de funcionamiento: -30 °C a 65 °C
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (reducción por encima de 2000 m)
• Refrigeración: ventilador
• Consumo en espera: <10 W
• Comunicación: bus CAN
• Pantalla/ajuste: pantalla digital y botones
• Dimensiones (D×W×H): 460 mm × 218 mm × 84 mm
• Peso: ≤11 kg
• MTBF: 500 000 horas
