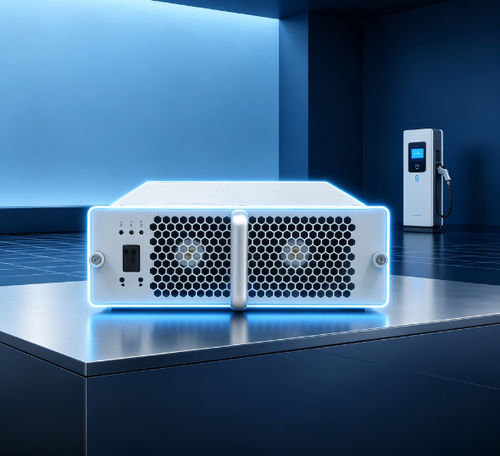

Módulo de carga VE TH20F2010C8E-WT

para vehículo eléctricoDC

Introducción al producto
TH20F2010C8E-WT es un módulo AC/DC redactor diseñado para estaciones de carga de vehículos eléctricos. Soporta entrada trifásica de cuatro hilos (3P+PE), amplias gamas de entrada AC y entrega hasta 20 kW con una ventana de potencia constante en 100–200 VCC. El módulo se comunica con la supervisión central vía bus CAN para configuración, telemetría y control de estado.

Ventajas del producto

• Amplio rango de voltaje de entrada y protecciones integradas
• Rango de regulación de salida DC muy amplio: 10–200 VCC (uso típico 20–200 VCC)
• Rango de potencia constante: 100–200 VCC (20 kW constantes)
• Eficiencia pico elevada (ficha ≥96%) y alto factor de potencia (≥0,99)
• Baja distorsión armónica total (THD ≤5% a >50% carga)
• Bajo consumo en espera <10 W y amplio rango térmico de operación
• Compartición digital de corriente en paralelo (desbalance ≤±5%) y soporte hot-plug
• Control inteligente del ventilador para gestión térmica

Funciones de protección

• Protección de sobretensión y subtensión en entrada
• Protección de sobrecorriente de entrada y detección de pérdida de fase
• Protección de sobretensión de salida y limitación de corriente de salida
• Protección contra corriente inversa y recuperación automática ante cortocircuito
• Detección de temperatura ambiente y protección térmica

Rendimiento paramétrico (selección)

• Modelo: TH20F2010C8E-WT
• Entrada CA: 380 VAC nominal (3 fases, sin neutro); rango operativo ≈274–487 VAC; capacidad de rango amplio hasta 260–520 VAC
• Frecuencia de entrada: 50/60 ±5 Hz
• Factor de potencia: ≥0,99 (carga completa)
• Umbrales de protección de entrada: sobretensión ≈490 ±10 VAC; subtensión ≈270 ±10 VAC
• Potencia de salida nominal: 20 kW
• Rango de voltaje de salida: típicamente 10–200 VCC (tablas 20–200 VCC)
• Corriente de salida: 0,5–200 A
• Ventana de potencia constante: 100–200 VCC a 20 kW constantes
• Eficiencia pico: ≥96% (ficha técnica)
• Soft-start: 3–8 s; cortocircuito: protección con recuperación automática
• Precisión regulación tensión: ≤±0,5%; regulación corriente: ≤±1%
• THD: ≤5% (a >50% carga); desbalance de compartición de corriente ≤±5%
• Temperatura operativa: -40 °C a +75 °C; humedad relativa ≤95% sin condensación
• Altitud: ≤2000 m (derating por encima)
• Refrigeración: ventilador; consumo en espera <10 W
• Comunicación: bus CAN; configuración por pantalla digital y teclas
• Dimensiones (sin asa): 460 × 218 × 84 mm; peso ≤20 kg; MTBF ≈500,000 h

Producción y ensayos
Fabricado en instalaciones Tonhe con sistemas de gestión ISO9001 e IATF16949. Producción con líneas SMT automatizadas, ensamblaje automático y pruebas de envejecimiento. Capacidad de ensayo con cámara semi‑anechoica EMC y bancos de prueba eléctricos y ambientales para validación de módulos de carga.

Certificaciones y exportación
Certificaciones referenciadas: ISO9001, IATF16949 y aprobaciones de producto habituales (CE/TÜV según mercado). Exportaciones a múltiples mercados internacionales conforme a requisitos locales.

Embalaje y envío
Embalaje estándar de fábrica; opciones de envío: exprés para muestras, aire/mar para pedidos grandes. Plazos según cantidad y personalización.

Preguntas frecuentes (resumen)

• Protocolo de comunicación: bus CAN (p. ej. 125 kb/s, nivel lógico 5 V)
• Potting: la serie admite llenado con adhesivo si se requiere
• Instalación: horizontal, vertical o invertida según diseño de armario
• Plazos de entrega: variables según cantidad y personalización
• Garantía: 12 meses estándar desde la recepción (sujeto a condiciones)

Especificaciones técnicas

• Modelo: TH20F2010C8E-WT
• Potencia de salida: 20 kW
• Regulación tensión salida: 10–200 VCC (20–200 VCC documentados)
• Rango potencia constante: 100–200 VCC
• Corriente de salida: 0,5–200 A
• Eficiencia pico: ≥96%
• Factor de potencia: ≥0,99
• THD: ≤5%
• Consumo en espera: <10 W
• Entrada CA: 380 VAC nominal (3 fases); ≈274–487 VAC
• Frecuencia: 50/60 ±5 Hz
• Refrigeración: por ventilador
• Dimensiones: 460 × 218 × 84 mm
• Peso: ≤20 kg
• Temperatura de funcionamiento: -40 °C a +75 °C
