Módulo de carga VE TH20T10025C7E-WT

para vehículo eléctricoDC

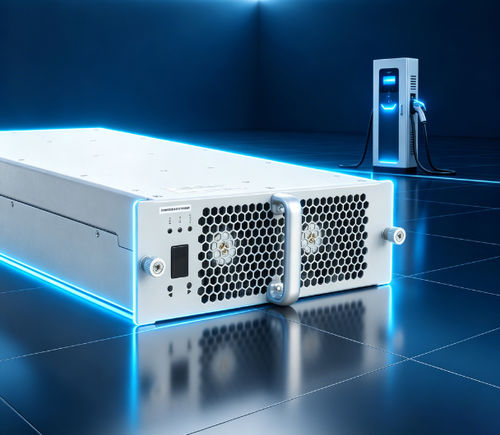

Resumen del producto TH20T10025C7E-WT es un módulo de carga de alta eficiencia y densidad de potencia especialmente desarrollado por Tonhe Technology para el gabinete de baterías móviles. Soporta el modo de entrada dual AC y DC, combinando la carga de la batería por la red eléctrica y la carga del vehículo por la batería. Cumple los requisitos de tamaño de los tres módulos unificados de State Grid. Características principales

• Modo de entrada dual CA y CC (admite la carga de la batería por la red eléctrica y la carga del vehículo por la batería)
• Alta eficiencia y alta densidad de potencia; eficiencia pico ≥96%
• Diseñado para cumplir con el tamaño del módulo unificado State Grid
• Enfriamiento por ventilador; consumo de energía en modo de espera <10W
• Comunicación: CAN (tasa de baudios CAN 125kbs; nivel de tensión CAN 5V)
• Visualización en pantalla digital y teclas para ajustes de dirección/operación

Especificaciones eléctricas (seleccionadas) Modelo: TH20T10025C7E-WT Entrada CA: Tensión nominal: 380VAC, trifásica sin línea central; rango de funcionamiento 274-487VAC Frecuencia de entrada: 50/60±5Hz Factor de potencia de entrada: ≥0,99 Protección contra sobretensión de entrada: 490±10VAC Protección contra baja tensión de entrada: 270±10VAC Salida de CC: Potencia nominal de salida: 20kW Rango de tensión de salida: 50~1000VDC Rango de corriente de salida: 0.5~67A Rango de potencia constante de salida: cuando la salida es de 300-1000VDC, salida constante de 20kW Características de salida: Eficiencia pico: ≥96% Tiempo de arranque suave: 3~8 s Protección contra cortocircuitos: protección contra retroceso automático Precisión de regulación de la tensión: ≤±0,5% THD: ≤5% Precisión de regulación de corriente: ≤±1% Desequilibrio de reparto de corriente: ≤±5% Mecánica y fiabilidad Dimensiones del módulo (sin asa): 460 × 218 × 84 mm (L × A × A); Peso: ≤13 kg; MTBF: 500.000 horas. Entorno de funcionamiento Temperatura de funcionamiento: de -40 °C a +75 °C; Humedad relativa: ≤95% (sin condensación); Altitud: ≤2000 m (reducción por encima de 2000 m). Capacidades de fabricación y prueba Líneas de producción automatizadas con SMT, impresión e inspección automáticas de pasta de soldadura, soldadura por ola, pulverización automática y detección de envejecimiento; capacidad de producción anual citada como >500.000 módulos de carga. Las capacidades de ensayo incluyen una cámara CEM semianecoica de 3 m de clase mundial, carga eléctrica Chroma, fuente de CA, analizador de potencia Yokogawa WT, multímetros de alta precisión, cámaras de temperatura y humedad, sistema de ensayo de inmunidad a transitorios AXOS8 y laboratorio de inmunidad a transitorios HAEFELY. Información adicional del producto El producto incluye curvas características de tensión-corriente de salida tanto para entrada de CA como de CC (curvas proporcionadas en la documentación del producto). En la documentación del producto se incluyen imágenes y fotos de producción/pruebas. FAQ (seleccionadas, técnicas)

• Protocolo de comunicación: CAN (125 kbs; nivel de 5 V)
• Relleno de cola: admitido para la serie de módulos
• Métodos de instalación admitidos: horizontal, lateral de pie o boca abajo (la instalación boca abajo puede requerir un panel frontal sin asa)
• Garantía: estándar de 12 meses desde la recepción del envío

Características / Especificaciones técnicas

• Modelo: TH20T10025C7E-WT
• Brand: Tonhe
• Tensión nominal de entrada CA: 380 V CA (trifásica sin línea central); rango de funcionamiento 274-487 V CA
• Frecuencia de entrada: 50/60 ±5 Hz
• Factor de potencia de entrada: ≥0,99
• Potencia nominal de salida CC: 20 kW
• Rango de tensión de salida: 50-1000 VDC
• Gama de corriente de salida: 0.5-67 A
• Potencia constante: 20 kW para salida de 300-1000 VCC
• Eficiencia pico: ≥96%
• Encendido suave: 3-8 s
• Protección contra cortocircuitos: self-rollback
• Precisión de regulación de tensión: ≤±0,5%
• THD: ≤5%
• Precisión de regulación de corriente: ≤±1%
• Desajuste de reparto de corriente: ≤±5%
• Enfriamiento: refrigeración por ventilador
• Consumo en espera: <10 W
• Comunicación: CAN
• Ajuste de dirección: pantalla digital y teclas
• Dimensiones (sin asa): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 horas
