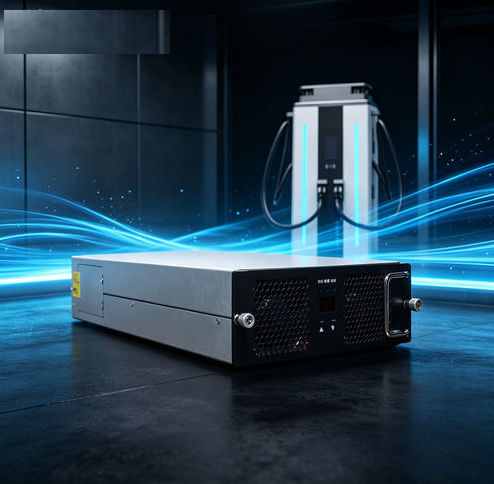

Módulo de carga para vehículo eléctrico TH20GT7550C7-WT

VEDC

Presentación del producto El módulo de carga y descarga TH20GT7550C7-WT es un módulo AC/DC bidireccional desarrollado por Tonhe Technology para la interacción entre los vehículos eléctricos y la red eléctrica (V2G). El módulo adopta un modo inteligente de disipación del calor mediante refrigeración por aire. El producto admite una entrada de 323 Vca~456 Vca (tensión de línea) en el lado de CA del sistema trifásico de cuatro hilos (trifásico + PE), una potencia nominal de salida de 20 kW y un rango de potencia constante de 500~750 Vcc en el lado de CC para carga y descarga. El módulo se comunica con el monitor principal a través del bus CAN para realizar el ajuste de los parámetros del módulo y controlar su estado de funcionamiento. Resumen técnico (CA / CC) Lado AC: Rango de voltaje: 323VAC~456VAC Lado AC: Rango de frecuencia: 50/60Hz Lado AC: Protección de sobretensión: >456VAC Lado CA: Protección contra subtensión: <323VAC Lado CA: Eficiencia (Forward, AC→DC): ≥95% Lado CC: Potencia nominal de salida: 20 kW Lado CC: Rango de voltaje: 200-750VDC Lado CC: Rango de corriente: 1-40A Lado CC: Rango de potencia constante: 500-750VDC Lado CC: Eficiencia (inversa, DC→AC): ≥95% Lado CC: Precisión de regulación de tensión: ≤±0,5% Lado CC: THD: ≤5 Lado CC: Precisión de regulación de corriente: ≤1% Entorno de funcionamiento: Temperatura de trabajo: -30℃ a 65℃ Entorno de funcionamiento: Humedad relativa: ≤95% (sin condensación) Entorno de funcionamiento: Altitud: ≤2000m (reducción por encima de 2000m) Características del producto

• Método de refrigeración: Refrigeración por ventilador (refrigeración por aire inteligente)
• Consumo de energía en espera: <10W
• Protocolo de comunicación: CAN (comunicación de bus CAN para ajuste de parámetros y control)
• Ajuste de dirección: Visualización en pantalla digital y operación por botones
• Dimensión compacta: 460mm × 218mm × 84mm (D × W × H)
• Peso ligero: ≤11 kg
• Alta fiabilidad: MTBF 500.000 horas

Capacidades de fabricación y pruebas Producción automatizada de módulos de carga inteligentes para VE con líneas de montaje SMT completas, impresión e inspección automáticas de pasta de soldadura, soldadura por ola, línea de pulverización protectora y línea de detección de envejecimiento. La capacidad de producción anual de módulos de carga supera las 500.000 unidades. La empresa cuenta con las certificaciones de gestión de calidad ISO9001 e IATF16949. El centro de pruebas incluye instalaciones y equipos de inmunidad transitoria y EMC de primera clase para realizar pruebas exhaustivas de los módulos de carga. Preguntas frecuentes (selección)

• Pregunta: ¿Cuál es el protocolo de comunicación del módulo? R: CAN; tasa de baudios CAN 125 kb/s; nivel de tensión CAN 5 V.
• P: ¿Soportan los módulos el relleno de cola? R: Sí, todos los módulos de la serie admiten el llenado de cola.
• P: ¿Cuáles son los métodos de instalación admitidos? R: El módulo de carga se puede instalar en horizontal, de pie o boca abajo.
• Q: ¿Cómo se gestionan los envíos? R: Para pedidos pequeños, la mercancía se puede enviar por mensajería urgente (FedEx, DHL, UPS). Para envíos grandes, el transporte se realiza por mar o aire en contenedores.
• P: ¿Cuáles son los plazos de entrega habituales? R: Para pedidos pequeños/muestras: muestras en stock; para pedidos de producción, normalmente unos 7 días para cantidades de lote de al menos 10 unidades; los pedidos más grandes o personalizados pueden requerir unos 35 días para coordinar la producción.
• P: ¿Cuáles son las condiciones de pago? R: Las condiciones estándar son 100% T/T por adelantado; las opciones negociables para la cooperación establecida incluyen 50% de adelanto / 50% antes de la entrega o 30% de adelanto / 70% cuando las mercancías estén listas.
• P: ¿Hay servicios de personalización disponibles? R: Las soluciones OEM y ODM están disponibles, incluida la placa de identificación personalizada (nombre de la empresa, logotipo, número de modelo), color y forma según los requisitos del cliente.
• Q: ¿Cuál es la garantía? R: La garantía estándar es de 12 meses a partir de la recepción del envío.
• P: ¿Servicio posventa? R: El servicio posventa puede prestarse en línea o in situ en función del contrato y las condiciones; se ofrece un plan de respuesta de 24 horas para la asistencia técnica.
• P: ¿Certificaciones y mercados? R: La empresa cuenta con las certificaciones ISO9001 e IATF16949; los productos tienen las certificaciones CE, TUV y otras y se han exportado a múltiples países.

características / especificaciones técnicas

• Modelo: TH20GT7550C7-WT
• Marca: Tonhe
• Código / Artículo: 850440
• Rango de voltaje CA: 323VAC ~ 456VAC
• Frecuencia de CA: 50/60Hz
• Protección de sobretensión de CA: >456VAC
• Protección de subtensión de CA: <323VAC
• Eficiencia de CA→ CC: ≥95%
• Potencia nominal de salida de CC: 20 kW
• Rango de tensión de CC: 200-750 V CC
• Rango de corriente de CC: 1-40 A
• Rango de potencia constante de CC: 500-750 VCC
• Eficiencia CC→CA: ≥95%
• Precisión de regulación de tensión: ≤±0.5%
• THD: ≤5%
• Precisión de regulación de corriente: ≤1%
• Temperatura de funcionamiento: -30℃ a 65℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (reducción por encima de 2000 m)
• Método de refrigeración: Refrigeración por ventilador (refrigeración por aire inteligente)
• Consumo de energía en espera: <10 W
• Protocolo de comunicación: CAN (125 kb/s, nivel de 5 V)
• Ajuste de dirección y visualización: Pantalla digital y botón de operación
• Dimensiones (D×W×H): 460 mm × 218 mm × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 horas
