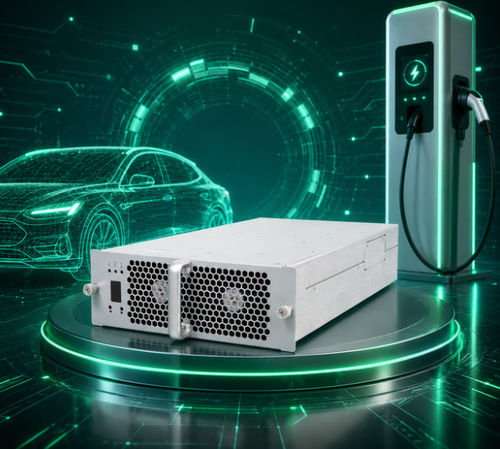

Módulo de carga VE TH20F2010C8E-WT

para vehículo eléctricoDCDC rápido

Product Brief
TH20F2010C8E-WT es un módulo rectificador AC/DC diseñado para estaciones de carga EV. Proporciona hasta 20 kW, acepta entrada AC trifásica de cuatro hilos (380 VAC nominal, rango operativo 274–487 VAC) y salida DC de 20–200 VCC. El módulo opera en potencia constante en 100–200 VCC y comunica con el controlador principal por CAN para ajuste de parámetros, telemetría y control de estado.

Product Advantages

• Amplio rango de entrada AC: 274–487 VAC (380 VAC nominal, trifásico)
• Amplia regulación de salida DC: 20–200 VCC; potencia constante 100–200 VCC
• Potencia de salida nominal: 20 kW
• Eficiencia pico: ≥96%
• Factor de potencia de entrada alto: ≥0,99 a plena carga
• Baja distorsión armónica: THD ≤5% (≥50% carga)
• Bajo consumo en espera: <10 W
• Rango de temperatura de funcionamiento: –40°C a +75°C
• Control digital paralelo con desequilibrio de reparto ≤±5%
• Control inteligente del ventilador con monitorización de temperatura y salida
• Compatible con hot‑plug para instalación rápida
• Protecciones completas: sobretensión/subtensión de entrada, sobrecorriente de entrada, pérdida de fase, sobretensión de salida, limitación de corriente, corriente inversa, protección por temperatura

Key Parameters

• Modelo: TH20F2010C8E-WT
• Potencia de salida nominal: 20 kW
• Rango de tensión de salida: 20–200 VCC
• Rango de corriente de salida: 0,5–200 A
• Rango de potencia constante: 100–200 VCC (20 kW)
• Eficiencia pico: ≥96%
• Entrada AC (nominal): 380 VAC, trifásico; rango 274–487 VAC
• Frecuencia de entrada: 50/60 Hz ±5%
• Factor de potencia: ≥0,99
• Sobretensión de entrada: 490 ±10 VAC
• Subtensión de entrada: 270 ±10 VAC
• Precisión regulación tensión: ≤±0,5%
• Precisión regulación corriente: ≤±1%
• THD: ≤5%
• Desequilibrio reparto corriente: ≤±5%
• Tiempo de arranque suave: 3–8 s
• Cortocircuito: protección de autorrecuperación
• Comunicación: bus CAN

Operating Environment & Mechanical

• Temperatura de funcionamiento: –40°C a +75°C
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (derating por encima)
• Refrigeración: refrigeración por ventilador
• Consumo en espera: <10 W
• Dimensiones (sin asa): 460 × 218 × 84 mm (L × A × H)
• Peso: ≤20 kg
• MTBF: 500 000 horas

Production & Test Overview
Fabricado en instalaciones certificadas ISO9001 e IATF16949 con líneas SMT automatizadas, soldadura por ola y líneas de envejecimiento/prueba. Recursos de prueba: cámara semianecoica EMC 3 m, analizadores de potencia, cámaras de temperatura/humedad y sistemas de ensayo de inmunidad transitoria para asegurar conformidad y fiabilidad.

Typical Applications

• Módulos de potencia para estaciones de carga EV (cargadores rápidos, cargadores DC modulares)
• Integradores de sistemas de carga y fabricantes de estaciones
• Infraestructuras de carga para flotas y emplazamientos comerciales
