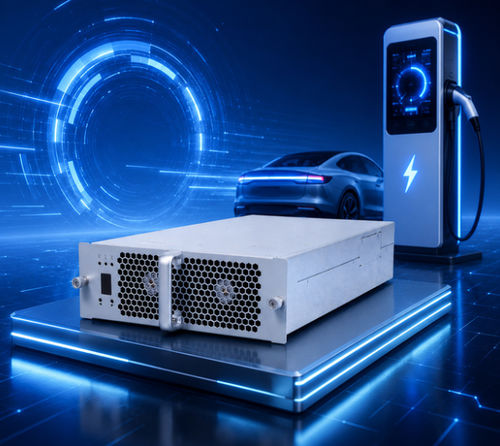

Módulo de potencia SiC TH20F10025C7E-WT

ACDC

Introducción del producto
El TH20F10025C7E-WT es un módulo de carga AC/DC diseñado para estaciones de carga de vehículos eléctricos (EV). Proporciona una potencia de salida nominal de 20 kW con amplia gama de potencia constante y rango de tensión muy amplio, admitiendo entrada AC trifásica 274Vac–487Vac. El módulo cuenta con refrigeración por ventilador inteligente y comunicación CAN para la configuración de parámetros y el control de estado por parte del controlador principal.

Ventajas del producto

• Amplio rango de potencia constante en salida: 300–1000 Vdc
• Consumo en espera ultra bajo: <10 W
• Baja distorsión armónica total: ≤5%
• Amplio rango de temperatura de funcionamiento: -40℃ a +75℃
• Alta eficiencia de conversión: eficiencia pico ≥96%

Rendimiento paramétrico (elementos clave)
Entrada AC - Tensión de entrada: Tensión nominal 380Vac, trifásica (sin neutro), rango de funcionamiento 274–487Vac
Entrada AC - Frecuencia de entrada: 50±5Hz
Entrada AC - Factor de potencia de entrada: ≥0.99
Entrada AC - Protección sobretensión de entrada: 490±10Vac
Entrada AC - Protección subtensión de entrada: 270±10Vac

Salida DC - Potencia nominal de salida: 20 kW
Salida DC - Rango de tensión de salida: 50–1000 Vdc
Salida DC - Rango de corriente de salida: 0.5–67 A
Salida DC - Rango de potencia constante: 20 kW constante cuando la tensión de salida es 300–1000 Vdc
Salida DC - Eficiencia pico: ≥96%
Salida DC - Tiempo de arranque suave: 3–8 s
Salida DC - Protección contra cortocircuito: Protección por retroceso automático
Salida DC - Precisión de regulación de tensión: ≤±0.5%
Salida DC - THD: ≤5%
Salida DC - Precisión de regulación de corriente: ≤±1%
Salida DC - Desequilibrio de reparto de corriente: ≤±5%

Características del producto

• Método de enfriamiento: Refrigeración por ventilador
• Consumo en espera: <10 W
• Protocolo de comunicación: CAN
• Configuración de dirección: Pantalla digital y operación por teclas
• Dimensiones del módulo: 460 × 218 × 84 mm (L × W × H)
• Peso: ≤13 kg
• MTBF: 500 000 horas

Centro de producción
TonHe Technology cuenta con certificaciones ISO9001 e IATF16949. Las instalaciones incluyen líneas SMT automáticas, impresión e inspección automáticas de pasta de soldadura, montaje por soldadura wave, líneas automáticas de recubrimiento y líneas de envejecimiento, soportando alta producción anual y procesos de calidad automotriz.

Centro de pruebas
Equipado con cámara semianecoica EMC de 3 m e instrumentos de prueba para emisiones radiadas, inmunidad y pruebas de fuente/cargador, incluidos cargadores electrónicos y fuentes AC Chroma, analizadores de potencia de alto rendimiento, cámaras climáticas y sistemas de prueba de inmunidad transitoria.

Embalaje y envío
El embalaje sigue la documentación del producto. Pedidos pequeños pueden enviarse por mensajería; pedidos grandes por mar o aire (contenedor) según se requiera.

Preguntas frecuentes (producto)

• Protocolo de comunicación: CAN, velocidad CAN 125 kbps, nivel de tensión CAN 5 V.
• Encapsulado: Todas las series de módulos admiten encapsulado/llenado con resina.
• Métodos de instalación: Soporta instalación horizontal, lateral o invertida; la instalación invertida puede requerir un panel frontal sin asa.
• Plazo de entrega: Muestras a menudo en stock; plazo de producción depende de la cantidad y personalización.
• Servicios personalizados: OEM y ODM disponibles (personalización de placa, logotipo, modelo, color y forma).
• Garantía: 12 meses estándar desde la recepción.
• Servicio postventa: Opciones online y in situ según contrato y condiciones.
• Certificaciones: ISO9001, IATF16949, CE/TÜV referenciadas.

Características / especificaciones técnicas

• Modelo: TH20F10025C7E-WT
• Marca: TonHe
• Tensión de entrada AC: 274–487Vac (nominal 380Vac trifásico)
• Frecuencia de entrada AC: 50±5Hz
• Factor de potencia de entrada: ≥0.99
• Potencia nominal de salida DC: 20 kW
• Rango de tensión de salida: 50–1000 Vdc
• Rango de corriente de salida: 0.5–67 A
• Rango de potencia constante: 300–1000 Vdc a 20 kW constante
• Eficiencia pico: ≥96%
• Consumo en espera: <10 W
• THD: ≤5%
• Precisión de regulación de tensión: ≤±0.5%
• Precisión de regulación de corriente: ≤±1%
• Desequilibrio de reparto de corriente: ≤±5%
• Refrigeración: Refrigeración por ventilador
• Comunicación: CAN
• Dimensiones (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• Temperatura de funcionamiento: -40℃ a +75℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (reducción de potencia por encima de 2000 m)
• MTBF: 500 000 horas
