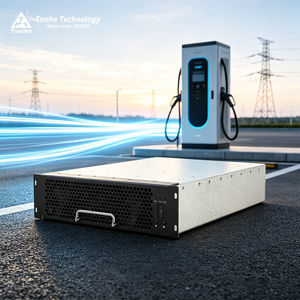

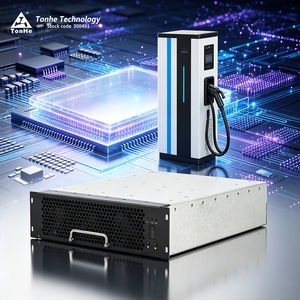

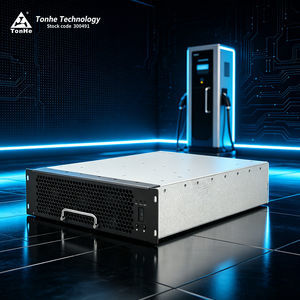

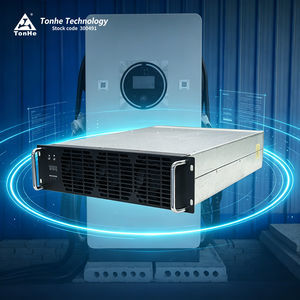

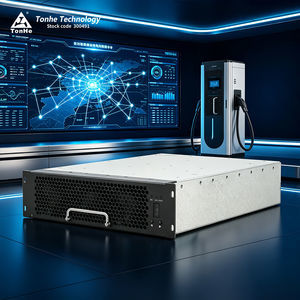

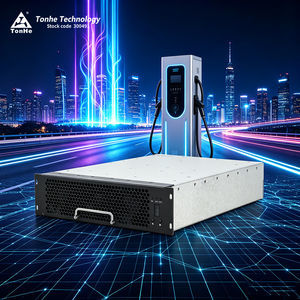

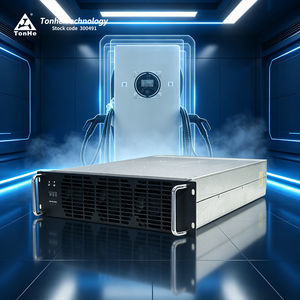

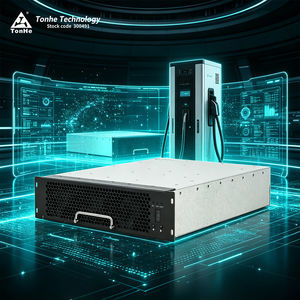

Módulo de potencia totalmente SIC TH40F10030C9E-WT

ACDC

Introducción del producto
TH40F10030C9E-WT es un módulo de potencia desarrollado para puntos de recarga EV que admite entrada trifásica 270–490 Vac (tres fases + PE). Entrega hasta 40 kW con un rango de salida en potencia constante por defecto de 300–1000 VDC (configurable 50–1000 VDC). La unidad de control del cargador se comunica con el módulo vía CAN para ajustar parámetros, recoger datos de operación y controlar el estado del módulo.

Ventajas del producto

• Baja emisión acústica: ruido a plena carga ≈60 dB (temperatura ambiente)
• Alta eficiencia: eficiencia a plena carga >96%; eficiencia máxima ≥97,2%
• Baja potencia reactiva en espera: <12 Var
• Diseño DM: volumen de componentes bobinados reducido ~30% para mejor disipación térmica

Rendimiento paramétrico (elementos clave)
Modelo: TH40F10030C9E-WT
Entrada AC - Tensión nominal: 380 VAC (trifásica), rango de operación 285–475 VAC
Entrada AC - Frecuencia: 50 Hz
Entrada AC - Factor de potencia: ≥0.99
Entrada AC - Protección sobrevoltaje: 490 ± 10 VAC
Entrada AC - Protección subvoltaje: 270 ± 10 VAC
Salida DC - Potencia nominal: 40 kW
Salida DC - Rango de tensión: 50–1000 VDC (rango por defecto de potencia constante 300–1000 VDC a 40 kW)
Salida DC - Rango de corriente: 1–134 A
Eficiencia pico: ≥97.2%
Tiempo de arranque suave: ≤5 s
Protección contra cortocircuito: parada y bloqueo; requiere ciclo de alimentación para restablecer
Precisión regulación de tensión: ≤±0.5%
THD: ≤5%
Precisión regulación de corriente: ≤±1%
Desbalance de reparto de corriente: ≤±5%

Entorno de operación
Temperatura de funcionamiento: -40°C a +70°C
Humedad relativa: 5%–95% HR (sin condensación)
Altitud: ≤2000 m

Características del producto

• Método de refrigeración: refrigeración por ventilador
• Consumo en espera: <10 W
• Protocolo de comunicación: bus CAN
• Configuración de dirección / IU: pantalla digital y teclas
• Dimensiones (sin asa): 437.5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500,000 horas

Capacidades de producción y prueba
La fabricación incluye ensamblaje SMT automatizado, serigrafía e inspección de pasta de soldar, soldadura por ola, recubrimiento de protección y líneas de envejecimiento. Las capacidades de prueba incluyen laboratorio EMC, cámara semianecoica de 3 m para EMC y equipamiento eléctrico completo para validación de cargadores y módulos de potencia.

Certificaciones
ISO9001, IATF16949, CE, TUV

Especificaciones técnicas

• Modelo: TH40F10030C9E-WT
• Brand: Tonhe
• Potencia de salida nominal: 40 kW
• Rango de potencia constante: 300–1000 VDC (40 kW constante en este rango)
• Rango de tensión de salida: 50–1000 VDC
• Rango de corriente de salida: 1–134 A
• Eficiencia pico: ≥97.2%
• Eficiencia a plena carga: >96%
• Tensión de entrada: 380 VAC nominal (trifásica), rango de operación 285–475 VAC
• Frecuencia de entrada: 50 Hz
• Factor de potencia: ≥0.99
• Protección sobrevoltaje entrada: 490 ± 10 VAC
• Protección subvoltaje entrada: 270 ± 10 VAC
• Tiempo de arranque suave: ≤5 s
• Comportamiento ante cortocircuito: parada y bloqueo, requiere ciclo de alimentación para limpiar
• Precisión regulación de tensión: ≤±0.5%
• Precisión regulación de corriente: ≤±1%
• Desbalance de reparto de corriente: ≤±5%
• THD: ≤5%
• Refrigeración: refrigeración por ventilador
• Consumo en espera: <10 W
• Comunicación: bus CAN
• Interfaz dirección / IU: pantalla digital + teclas
• Dimensiones (L×W×H): 437.5 × 300 × 84 mm (sin asa)
• Peso: ≤18 kg
• MTBF: 500,000 horas
• Temperatura de funcionamiento: -40°C a +70°C
• Humedad relativa: 5%–95% HR (sin condensación)
• Altitud: ≤2000 m
