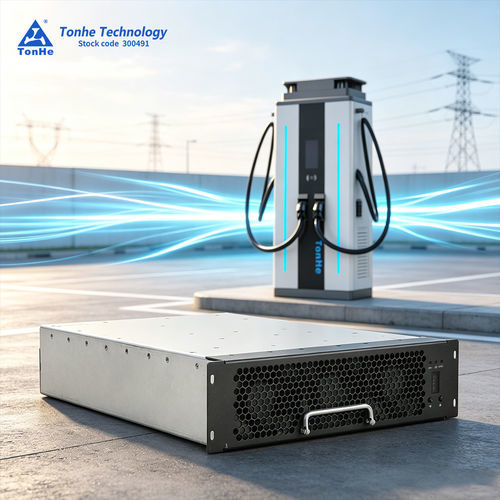

Módulo de potencia DC THWT40F10030C9EUR

Resumen del producto
El THWT40F10030C9EUR es un módulo de carga DC de alta eficiencia y alta densidad de potencia, diseñado para aplicaciones de recarga de vehículos eléctricos y conforme a UL2202 para el mercado estadounidense.

Introducción del producto
Este módulo de carga de 40 kW ofrece un amplio rango de tensión de salida y funcionamiento en potencia constante configurable para sistemas de carga rápida. Está pensado para cargadores comerciales que requieren alta eficiencia de conversión, bajo consumo en espera y protecciones robustas.

Ventajas del producto

• Amplio rango de potencia constante de salida: 300–1000 VDC
• Bajo consumo en espera: <10 W
• Baja distorsión armónica total: ≤5%
• Amplio rango de temperatura de funcionamiento: -40 °C a +70 °C
• Alta eficiencia de conversión: pico ≥97,2%
• Bajo nivel acústico: 60 dB a plena carga (temperatura ambiente)

Rendimiento paramétrico
Modelo: THWT40F10030C9EUR

Entrada AC:
Tensión nominal: 480 VAC, 3W+PE; rango de funcionamiento: 286–533 VAC
Frecuencia de entrada: 60 Hz ±10%
Factor de potencia: ≥0,99
Protección sobrevoltaje de entrada: 289±3 VAC
Protección subtensión de entrada: 536±3 VAC

Salida DC:
Potencia de salida nominal: 40 kW
Rango de tensión de salida: 200–1000 VDC
Rango de corriente de salida: 8–134 A
Rango de potencia constante: 300–1000 VDC
Eficiencia máxima: ≥97,2%
Tiempo de arranque suave: ≤3 s
Protección contra cortocircuito: protección por auto-retorno
Precisión de regulación de tensión: ≤±0,5%
THD: ≤5%
Precisión de regulación de corriente: ≤±1%
Desbalance de reparto de corriente: ≤±5%

Entorno de operación
Temperatura de trabajo: -40 °C a +70 °C
Humedad relativa: ≤95% RH (sin condensación)
Altitud: ≤2000 m (reducción por encima de 2000 m)

Características del producto
Método de refrigeración: refrigeración por ventilador
Consumo en espera: <10 W
Protocolo de comunicación: CAN (125 kbps, nivel 5 V)
Ajuste de dirección: pantalla digital y botones
Dimensiones del módulo (sin asa): 437,5 × 300 × 84 mm (L × A × H)
Peso: ≤18 kg
MTBF: 500 000 horas

Centro de producción
Tonhe Technology cuenta con certificaciones ISO9001 e IATF16949. Los procesos de fabricación incluyen líneas SMT, impresión e inspección automáticas de pasta de soldadura, línea de soldadura por ola, línea de recubrimiento protector, línea de envejecimiento y equipamiento completo. La producción anual de módulos de carga supera los 500 000 unidades tras múltiples etapas de producción.

Centro de pruebas
Laboratorio EMC de primer nivel acreditado por CNAS. Equipos de prueba: cámara EMC semi-aneecoica de 3 m para emisiones e inmunidad, carga electrónica Chroma, fuente AC, analizador de potencia Yokogawa WT1800, multímetro Fluke 8808A, cámaras de temperatura y humedad (-60 °C a +150 °C), sistema AXOS8 para pruebas transitorias/immunidad y otros instrumentos adecuados para ensayos de cargadores.

Embalaje y envío
Pedidos pequeños enviados por mensajería internacional; envíos grandes por mar o aire en contenedores. Tiempo típico de entrega: alrededor de 7 días para lotes ≥10 unidades; muestras frecuentemente disponibles. Pedidos más grandes o personalizados requieren mayor coordinación de producción (ej.: ~35 días según tamaño y personalización).

Preguntas frecuentes (selección)
Protocolo de comunicación: CAN, 125 kbps, nivel 5 V.
Encapsulado en gel: todas las series admiten encapsulado en gel (potting).
Instalación: el módulo puede montarse horizontalmente, de canto o invertido; el frontal puede personalizarse para instalación invertida.
Pago: condición estándar 100% TT por adelantado, negociable para cooperación a largo plazo.
Garantía: 12 meses desde la recepción.
Postventa: servicio online y in situ según contrato; plan de respuesta 24 horas disponible.

Especificaciones técnicas

• Modelo: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potencia de salida nominal: 40 kW
• Rango de tensión de salida: 200–1000 VDC
• Rango de corriente de salida: 8–134 A
• Rango de potencia constante: 300–1000 VDC
• Eficiencia máxima: ≥97,2%
• THD: ≤5%
• Precisión de regulación de tensión: ≤±0,5%
• Precisión de regulación de corriente: ≤±1%
• Desbalance de reparto de corriente: ≤±5%
• Tensión de entrada AC nominal: 480 VAC (3W+PE); rango 286–533 VAC
• Frecuencia de entrada: 60 Hz ±10%
• Factor de potencia: ≥0,99
• Consumo en espera: <10 W
• Refrigeración: refrigeración por ventilador
• Comunicación: CAN (125 kbps, nivel 5 V)
• Dimensiones (sin asa): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• Temperatura de funcionamiento: -40 °C a +70 °C
• Humedad relativa: ≤95% RH (sin condensación)
• Altitud: ≤2000 m (reducción por encima de 2000 m)
• MTBF: 500 000 horas
