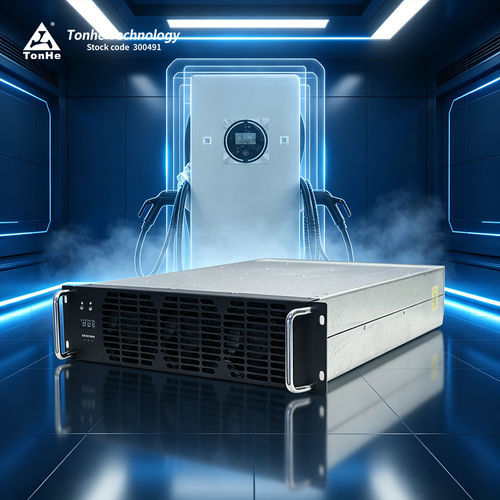

Módulo de potencia ACDC TH40F10030C9E-WT

Product Overview
TH40F10030C9E-WT (Taihang Series) es un módulo de potencia para cargadores EV de alta eficiencia y alta densidad de potencia. Soporta entrada trifásica de cuatro hilos 270–490 Vac (trifásico + PE), entrega hasta 40 kW y ofrece un rango de salida de potencia constante por defecto de 300–1000 VDC. La unidad de supervisión/control del sistema de carga se comunica con el módulo vía CAN para configurar parámetros, recopilar datos operativos y controlar el estado de funcionamiento.

Product Advantages

• Bajo ruido: nivel de ruido a plena carga tan bajo como 60 dB (temperatura ambiente)
• Alta eficiencia: eficiencia a plena carga >96%; eficiencia pico ≥97.2%
• Baja potencia reactiva en espera: <12 Var
• Diseño DM: volumen de componentes bobinados reducido ~30% para mejorar la disipación térmica

Parametric Performance (summary)
Modelo: TH40F10030C9E-WT
Entrada AC: 380 VAC nominal (trifásico, sin neutro), rango de operación 285–475 VAC; frecuencia 50 Hz; factor de potencia ≥0,99; protección sobrevoltaje 490±10 VAC; protección subtensión 270±10 VAC.
Salida DC: potencia nominal 40 kW; rango de tensión de salida 50–1000 VDC; rango de corriente 1–134 A; rango de potencia constante: 300–1000 VDC @ 40 kW; eficiencia pico ≥97.2%; arranque suave ≤5 s; protección cortocircuito: parada y bloqueo (requiere ciclo de alimentación para restaurar); precisión regulación de tensión ≤±0.5%; THD ≤5%; precisión regulación de corriente ≤±1%; desequilibrio de reparto de corriente ≤±5%.

Operating Environment
Temperatura de funcionamiento: -40°C a +70°C; humedad relativa 5%–95% HR (sin condensación); altitud ≤2000 m.

Product Features

• Refrigeración: ventilador (aire forzado)
• Consumo en espera: <10 W
• Protocolo de comunicación: CAN (125 kbps, 5 V)
• Ajuste de dirección: pantalla digital y operación por teclas
• Dimensiones (sin asa): 437.5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500,000 horas

Production Center
La fabricación cumple con ISO9001 e IATF16949. Las instalaciones incluyen líneas SMT, impresión e inspección de pasta de soldar, línea de soldadura por ola, línea de recubrimiento protector, línea de envejecimiento y equipos de soporte completos. La capacidad anual de producción supera los 500,000 módulos de carga tras la integración de procesos.

Test Center
Equipado con una cámara EMC semi-anecoica de 3 m y equipos de prueba avanzados (fuentes AC/DC, analizadores de potencia, cámaras de temperatura/humedad, sistema AXOS8, laboratorio de inmunidad a transitorios). Soporta ensayos de emisiones/immunidad radiada, sobretensiones, EFT, DIPs y pruebas completas de sistema de cargador.

Packaging & Shipping
Pedidos pequeños: envío puerta a puerta por mensajería exprés (ej. FedEx, DHL, UPS). Envíos grandes/contenedores: transporte marítimo o aéreo; FOB Shijiazhuang frecuentemente utilizado para contenedores.

FAQ (selected)

• Protocolo de comunicación: CAN (125 kbps, 5 V).
• Relleno con resina: todas las series soportan encapsulado con pegamento (potting).
• Instalación: admite montaje horizontal, vertical (de pie sobre el lateral) e invertido; personalización del panel frontal sin asa disponible.
• Plazos de entrega: plazo estándar para pedidos pequeños; pedidos grandes o personalizados requieren mayor tiempo de producción (ej.: ~35 días para pedidos grandes/personalizados, sujeto a programación de taller).
• Términos de pago: TT por adelantado estándar para pedidos unitarios; condiciones negociables para cooperación a largo plazo.
• Garantía: 12 meses estándar tras la recepción.
• Servicio postventa: servicio en línea y en sitio según contrato; esquema de respuesta 24 h disponible.
• Certificaciones: empresa con ISO9001, IATF16949 y certificaciones de producto (p. ej., CE/TUV).

Technical Specifications

• Model No.: TH40F10030C9E-WT
• Brand: Tonhe
• AC Input Voltage: 380 VAC nominal (trifásico), operación 285–475 VAC
• AC Input Frequency: 50 Hz
• Input Power Factor: ≥0.99
• Input Overvoltage Protection: 490±10 VAC
• Input Undervoltage Protection: 270±10 VAC
• Rated DC Output Power: 40 kW
• Output Voltage Range: 50–1000 VDC
• Output Current Range: 1–134 A
• Constant Power Range: 300–1000 VDC @ 40 kW
• Peak Efficiency: ≥97.2% (carga completa >96%)
• Soft Start Time: ≤5 s
• Short-circuit Protection: parada y bloqueo; requiere ciclo de alimentación para restaurar
• Voltage Regulation Accuracy: ≤±0.5%
• THD: ≤5%
• Current Regulation Accuracy: ≤±1%
• Current Sharing Imbalance: ≤±5%
• Cooling Method: ventilador
• Standby Power Consumption: <10 W
• Communication Protocol: CAN (125 kbps, 5 V)
• Address Setting: pantalla digital y teclas
• Dimensions (without handle): 437.5 × 300 × 84 mm (L × W × H)
• Weight: ≤18 kg
• MTBF: 500,000 horas
