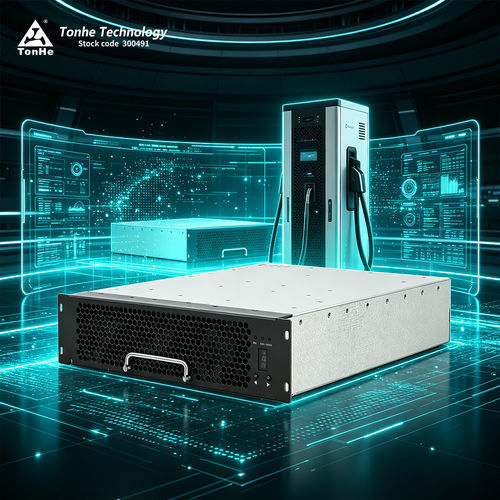

Módulo de carga VE THWT40F10030C9E

DC

Resumen del producto
THWT40F10030C9E es un módulo de carga DC de alta eficiencia y alta densidad de potencia desarrollado por Tonhe Technology para el mercado europeo. El módulo cumple con IEC 61851 e IEC 60664 y puede satisfacer los requisitos EMC de Clase B.

Introducción del producto
THWT40F10030C9E admite amplios rangos de entrada y salida y está optimizado para aplicaciones de carga rápida DC que requieren tamaño compacto y alta eficiencia de conversión. Incorpora protecciones y interfaces de control digital para la integración a nivel de sistema.

Ventajas del producto

• Amplio rango de potencia constante de salida: 300–1000 VDC
• Consumo en espera muy bajo: <10 W
• Baja distorsión armónica total (THD): ≤5%
• Amplio rango de temperatura de funcionamiento: -40 °C a +70 °C (especificación)
• Alta eficiencia de conversión: eficiencia máxima ≥97,2%
• Bajo nivel de ruido: ≈60 dB a plena carga (temperatura ambiente)

Rendimiento paramétrico
Modelo: THWT40F10030C9E
Entrada AC: 400 VAC nominal, 3W+PE; rango operativo 340–460 VAC; frecuencia 50/60 Hz ±10%; factor de potencia de entrada ≥0,99; protección sobretensión 490±6 VAC; protección subtensión 270±6 VAC.
Salida DC: Potencia nominal 40 kW; rango de tensión de salida 200–1000 VDC; rango de corriente de salida 8–134 A; zonas de potencia constante 300–500 VDC y 500–1000 VDC; eficiencia máxima ≥97,2%; arranque suave ≤3 s; cortocircuito: protección de autorrecuperación; regulación de tensión ≤±0,5%; THD ≤5%; regulación de corriente ≤±1%; desequilibrio en reparto de corriente ≤±5%.

Entorno de funcionamiento
Temperatura de trabajo: -40 °C a +70 °C; humedad relativa ≤95% RH (sin condensación); altitud ≤2000 m (derating por encima de 2000 m).

Características del producto

• Método de refrigeración: refrigeración por ventilador
• Consumo en espera: <10 W
• Protocolo de comunicación: CAN (baud rate módulos: 125 kb/s; nivel CAN: 5 V)
• Ajuste de dirección/control: pantalla digital y operación por botones
• Dimensiones del módulo (sin asa): 437,5 × 300 × 84 mm (L × A × H)
• Peso: ≤18 kg
• MTBF: 500 000 horas

Centro de producción
Tonhe Technology opera con sistemas de calidad certificados (ISO9001, IATF16949) y líneas de producción avanzadas que incluyen SMT automatizado, impresión e inspección de pasta de soldadura, líneas de soldadura por ola, líneas de recubrimiento protector y bancos de envejecimiento para producción en volumen.

Centro de pruebas
La compañía dispone de capacidades EMC reconocidas (CNAS/DiLAC) con cámara semi‑anechoica de 3 m y equipos de prueba avanzados (cargas electrónicas, fuentes AC, analizadores de potencia, cámaras ambientales, sistemas de prueba de transitorios/inmunidad) para la validación integral de cargadores y módulos.

Especificaciones técnicas

• Modelo: THWT40F10030C9E
• Marca: Tonhe Technology
• Potencia nominal: 40 kW
• Rango de tensión de salida: 200–1000 VDC
• Rango de corriente de salida: 8–134 A
• Rangos de potencia constante: 300–500 VDC; 500–1000 VDC
• Eficiencia máxima: ≥97,2%
• Consumo en espera: <10 W
• THD: ≤5%
• Regulación de tensión: ≤±0,5%
• Regulación de corriente: ≤±1%
• Desequilibrio en reparto de corriente: ≤±5%
• Refrigeración: ventilador
• Comunicación: CAN (125 kb/s, 5 V)
• Temperatura de funcionamiento: -40 °C a +70 °C
• Humedad relativa: ≤95% RH (sin condensación)
• Altitud: ≤2000 m (derating por encima)
• Dimensiones (sin asa): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• MTBF: 500 000 horas
