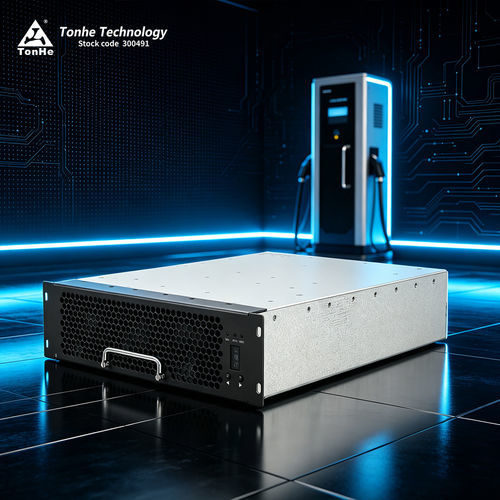

Módulo de carga para vehículo eléctrico THWT40F10030C9EUR

VEDC

Resumen del producto
THWT40F10030C9EUR es un módulo de potencia de carga DC de 40 kW, de alta eficiencia y alta densidad de potencia, desarrollado para el mercado norteamericano y conforme a UL2202.

Introducción del producto
THWT40F10030C9EUR está diseñado para integración en cargadores DC rápidos. El módulo proporciona 40 kW nominales con una amplia ventana de tensión de salida y admite relleno de gel (pegamento completo) para mayor protección ambiental.

Ventajas del producto

• Amplio rango de potencia constante de salida: 300–1000 VDC
• Consumo en espera ultra bajo: <10 W
• Baja distorsión armónica total (THD): ≤5%
• Amplio rango de temperatura de funcionamiento: -40 °C a +75 °C
• Alta eficiencia de conversión: eficiencia pico ≥97,2%
• Bajo nivel de ruido: 60 dB a plena carga (temperatura ambiente)

Rendimiento paramétrico
Modelo: THWT40F10030C9EUR

Entrada AC:
Tensión de entrada nominal: 480 VAC, 3W+PE; rango operativo 286–533 VAC
Frecuencia de entrada: 60 Hz ±10%
Factor de potencia de entrada: ≥0,99
Protección contra sobretensión de entrada: 536 ±3 VAC
Protección contra subtensión de entrada: 289 ±3 VAC

Salida DC:
Potencia de salida nominal: 40 kW
Rango de tensión de salida: 200–1000 VDC
Rango de corriente de salida: 8–134 A
Rango de potencia constante: 300–1000 VDC
Eficiencia pico: ≥97,2%
Tiempo de arranque suave: ≤3 s
Protección contra cortocircuitos: protección de auto-rearme
Precisión de regulación de tensión: ≤±0,5%
THD: ≤5%
Precisión de regulación de corriente: ≤±1%
Desequilibrio en reparto de corriente: ≤±5%

Entorno de funcionamiento
Temperatura de trabajo: -40 °C a +70 °C
Humedad relativa: ≤95% HR sin condensación
Altitud: ≤2000 m (derating por encima de 2000 m)

Características del producto
Método de refrigeración: refrigeración por ventilador
Consumo en espera: <10 W
Protocolo de comunicación: CAN (125 kbps, nivel 5 V)
Ajuste de dirección: pantalla digital, operación por botones
Dimensiones del módulo (sin asa): 437,5 × 300 × 84 mm (L × W × H)
Peso: ≤18 kg
MTBF: 500 000 horas

Centro de producción
Tonhe Technology dispone de instalaciones certificadas ISO9001 e IATF16949. La fabricación incluye líneas SMT totalmente automáticas, impresión automática de pasta de soldadura e inspección, soldadura por ola, líneas de recubrimiento protector y líneas de envejecimiento para producción en serie de módulos de carga.

Centro de pruebas
Tonhe Technology gestiona un laboratorio EMC certificado CNAS con cámara semi-aneecoica de 3 m, cargas electrónicas Chroma, fuentes CA estables, analizadores de potencia Yokogawa WT, instrumentos Fluke, cámaras de temperatura/humedad, sistema de prueba AXOS8 y equipos de ensayo de inmunidad transitoria.

Certificados
Certificaciones: UL (UL2202 para este producto), CE, TUV y certificaciones de sistemas de gestión de calidad reconocidas.

Embalaje y envío
Pedidos pequeños: mensajería exprés (FedEx, DHL, UPS) puerta a puerta. Envíos voluminosos: transporte en contenedor por mar o aire. FOB Shijiazhuang comúnmente utilizado.

FAQ

• ¿Cuál es el protocolo de comunicación? CAN (125 kbps, 5 V)
• ¿Los módulos soportan relleno de gel/pegamento? Sí, esta serie admite relleno total de gel/pegamento.
• ¿Cómo se puede instalar el módulo? Instalación horizontal, lateral o invertida; la instalación invertida puede requerir una placa frontal sin asa personalizada.
• ¿Cómo se gestionan los envíos? Pedidos pequeños por mensajería; grandes por mar/aire en contenedores.
• ¿Cuál es el tiempo de entrega? Plazo típico MOQ: ~7 días para ≥10 uds; pedidos grandes/personalizados requieren más tiempo (ej.: ~35 días).
• ¿Cuáles son las condiciones de pago? Estándar: 100% TT por adelantado; negociable para cooperación a largo plazo.
• ¿Qué servicios de personalización hay? OEM/ODM: marcaje, logo, número de modelo, color/forma personalizados.
• ¿Cuál es la garantía? 12 meses a partir de la recepción.
• ¿Servicio posventa disponible? Soporte online y in situ según contrato.

Características técnicas / especificaciones

• Modelo: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potencia nominal: 40 kW
• Rango de tensión de salida: 200–1000 VDC
• Rango de corriente de salida: 8–134 A
• Rango de potencia constante: 300–1000 VDC
• Eficiencia pico: ≥97,2%
• THD: ≤5%
• Precisión regulación tensión: ≤±0,5%
• Precisión regulación corriente: ≤±1%
• Consumo en espera: <10 W
• Ruido: 60 dB (carga completa, temperatura ambiente)
• Temperatura de funcionamiento: -40 °C a +70 °C
• Dimensiones (sin asa): 437,5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500 000 horas
