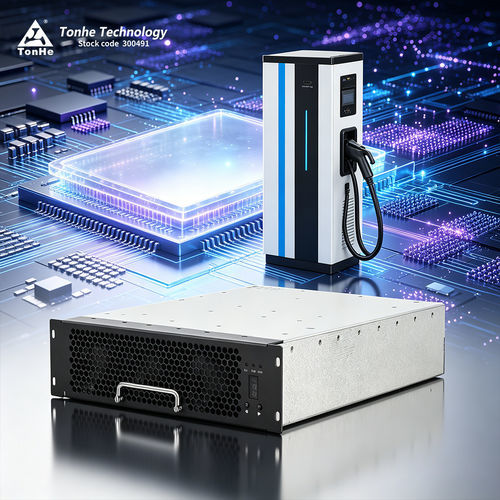

Módulo de carga VE THWT40F10030C9EUR

para vehículo eléctricoDC rápidoDC

Resumen del producto

El THWT40F10030C9EUR es un módulo de carga DC de alta eficiencia y alta densidad de potencia desarrollado por Tonhe para el mercado estadounidense, conforme a la norma UL2202.

Introducción del producto

El THWT40F10030C9EUR está diseñado para aplicaciones de carga rápida DC y ofrece una potencia nominal de 40 kW con un amplio rango de tensión de salida. El módulo admite relleno completo con gel para mayor protección y presenta bajo nivel de ruido adecuado para estaciones de carga comerciales.

Ventajas del producto

• Amplio rango de potencia constante de salida: 300–1000 VDC
• Consumo en espera muy bajo: <10 W
• Baja distorsión armónica total (THD): ≤5%
• Amplio rango de temperatura de funcionamiento: -40°C a +70°C
• Alta eficiencia de conversión: pico ≥97,2%
• Bajo nivel de ruido: 60 dB a plena carga (temperatura ambiente)

Rendimiento paramétrico

Modelo: THWT40F10030C9EUR
Entrada AC - Tensión de entrada: 480 VAC nominal, 3W+PE, rango de funcionamiento 286–533 VAC
Entrada AC - Frecuencia: 60 Hz ±10%
Entrada AC - Factor de potencia: ≥0,99
Entrada AC - Protección sobretensión de entrada: 289±3 VAC
Entrada AC - Protección subtensión de entrada: 536±3 VAC
Salida DC - Potencia nominal: 40 kW
Salida DC - Rango de tensión de salida: 200–1000 VDC
Salida DC - Rango de corriente de salida: 8–134 A
Salida DC - Rango de potencia constante: 300–1000 VDC
Salida DC - Eficiencia máxima: ≥97,2%
Salida DC - Tiempo de arranque suave: ≤3 s
Salida DC - Protección contra cortocircuito: protección de autorrecuperación
Salida DC - Precisión regulación de tensión: ≤±0,5%
Salida DC - THD: ≤5%
Salida DC - Precisión regulación de corriente: ≤±1%
Salida DC - Desbalance en reparto de corriente: ≤±5%
Entorno - Temperatura de trabajo: -40℃ a +70℃
Entorno - Humedad relativa: ≤95% RH sin condensación
Entorno - Altitud: ≤2000 m (derating por encima de 2000 m)
Características - Método de refrigeración: Refrigeración por ventilador
Características - Consumo en espera: <10 W
Características - Protocolo de comunicación: CAN (baud: 125 kbs, nivel: 5 V)
Características - Configuración de dirección: Pantalla digital, operación por botones
Mecánica - Dimensiones del módulo (sin asa): 437,5 × 300 × 84 mm (L×A×H)
Mecánica - Peso: ≤18 kg
Fiabilidad - MTBF: 500.000 horas

Centro de producción

El centro de fabricación de Tonhe cuenta con líneas SMT totalmente automáticas, impresión y control de pasta de soldadura automáticos, línea de soldadura por ola, línea de pulverización automática, línea de envejecimiento y equipamiento complementario. La compañía aplica ISO9001 e IATF16949 y mantiene capacidad de producción en volumen para módulos de carga.

Centro de pruebas

Tonhe opera un laboratorio EMC acreditado con cámara semianecoica de 3 m, cargas electrónicas Chroma, fuentes AC, analizadores de potencia de alto rendimiento, cámaras de temperatura y humedad y sistemas de prueba de inmunidad transitoria para ensayos de emisión, inmunidad y sistemas de carga.

Embalaje y envío

Los productos se embalan para envío. Los pedidos pequeños se envían normalmente por mensajería (p. ej., FedEx, DHL, UPS); los envíos grandes por mar o aire en contenedor según el volumen del pedido.

FAQ (selección)

• ¿Cuál es el protocolo de comunicación de los módulos? — CAN (125 kbs, 5 V).
• ¿Los módulos admiten relleno con gel? — Sí, todas las series admiten relleno con gel.
• ¿Qué orientaciones de instalación se admiten? — Horizontal, de lado o boca abajo (la instalación boca abajo puede requerir una configuración diferente del panel frontal/asa).
• ¿Plazo de entrega típico? — Cantidades pequeñas o muestras pueden enviarse antes; el plazo de producción varía según el pedido (ej.: ~7 días para pequeñas cantidades en ciertas condiciones).
• ¿Condiciones de pago? — Estándar: TT por adelantado; variaciones negociables para cooperación a largo plazo.
• ¿Disponibilidad de OEM/ODM/personalización? — Sí: placa, logotipo, número de modelo, color y forma personalizables.
• ¿Garantía y servicio postventa? — Garantía estándar de 12 meses desde el envío; soporte online y in situ según contrato.

Especificaciones técnicas

• Modelo: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potencia nominal: 40 kW
• Rango de tensión de salida: 200–1000 VDC
• Rango de corriente de salida: 8–134 A
• Rango de potencia constante: 300–1000 VDC
• Eficiencia máxima: ≥97,2%
• THD: ≤5%
• Consumo en espera: <10 W
• Nivel de ruido: 60 dB (plena carga, temperatura ambiente)
• Temperatura de funcionamiento: -40℃ a +70℃
• Refrigeración: Ventilador
• Comunicación: CAN (125 kbs, 5 V)
• Dimensiones (L×A×H): 437,5 × 300 × 84 mm (sin asa)
• Peso: ≤18 kg
• MTBF: 500.000 horas
