Módulo de potencia digital TH40F10030C8E-WT

DCACDC

Resumen del producto

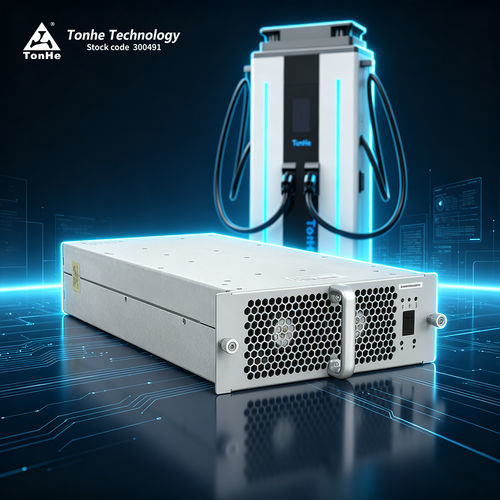

TH40F10030C8E-WT (Kunlun Series) es un módulo de potencia de 40 kW de Tonhe Technology diseñado para estaciones de carga de vehículos eléctricos. Admite entrada trifásica 270–490 VAC en cuatro hilos (3 fases + PE) y salidas DC con rangos de potencia constante por defecto 300–500 VDC y 600–1000 VDC.

Ventajas clave

• Diseñado para cumplir la talla tres-unificada de State Grid; soporta amplios rangos de potencia constante: 300–500 V y 600–1000 V
• Consumo en espera/reactiva muy bajo: potencia reactiva en espera ≤ 10 Var; consumo en espera ≤ 10 W
• Baja distorsión y alta eficiencia: THD ≤ 5%, eficiencia máxima ≥ 96%

Especificaciones técnicas

• Modelo: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensión de entrada AC nominal: 380 VAC (3W + PE); rango operativo 270–490 VAC
• Frecuencia de entrada AC: 50/60 Hz ±10%
• Factor de potencia de entrada: ≥ 0,99
• Protección sobrevoltaje de entrada: 487 ±10 VAC
• Protección subtensión de entrada: 270 ±10 VAC
• Potencia nominal de salida DC: 40 kW
• Rango de tensión de salida DC: 50–1000 VDC
• Rango de corriente de salida DC: 0,5–134 A
• Rangos de potencia constante: 300–500 VDC y 600–1000 VDC
• Eficiencia máxima: ≥ 96%
• Tiempo de arranque suave: 3–8 s
• Protección contra cortocircuito: protección de autorrecuperación
• Precisión de regulación de tensión: ≤ ±0,5%
• Precisión de regulación de corriente: ≤ ±1%
• Desequilibrio de reparto de corriente: ≤ ±5%
• THD (salida): ≤ 5%

Entorno de funcionamiento
Temperatura de trabajo: -30°C a +70°C
Humedad relativa: 5% RH a 95% RH, sin condensación
Altitud: ≤ 2000 m (reducción de potencia por encima de 2000 m)

Características del producto

• Refrigeración: refrigeración por ventilador
• Consumo en espera: ≤ 10 W
• Comunicación: CAN (125 kbps, nivel 5 V)
• Pantalla / ajuste de dirección: pantalla digital y botones
• Orientaciones de instalación soportadas: horizontal, en posición lateral, invertida
• Dimensiones del módulo (sin asa): 460 × 218 × 84 mm (L × A × H)
• Peso: ≤ 15 kg
• MTBF: 500 000 horas

Centro de fabricación y pruebas
Tonhe Technology cuenta con certificaciones ISO9001 e IATF16949. Las líneas de producción incluyen SMT automatizadas, soldadura, recubrimiento y líneas de envejecimiento. La capacidad anual de módulos de carga supera las 500 000 unidades tras procesos completos de producción.

Centro de pruebas
Laboratorio EMC certificado por CNAS con cámara semi-aneecoica de 3 m, cargas electrónicas Chroma, fuentes AC de alto rendimiento, analizadores de potencia, multímetros de precisión, cámaras de temperatura/humedad (-60°C a +150°C), sistema transitorio AXOS8 y equipos de inmunidad transitoria. Soporta emisiones radiadas/inmunidad, sobretensiones, EFT, DIPs y pruebas completas de sistemas de carga.

Certificaciones
Certificaciones de empresa y producto: ISO9001, IATF16949, CE, TÜV, entre otras.

Embalaje y entrega
Pedidos pequeños se envían por mensajería (FedEx, DHL, UPS). Grandes envíos por mar o aire en contenedores. Los plazos dependen de cantidad y personalización; las muestras pueden estar en stock; plazo indicativo para pedidos a gran escala/personalizados ≈ 35 días (a confirmar).

FAQ (seleccionadas)

• P: ¿Qué protocolo de comunicación se usa? R: CAN (125 kbps, 5 V).
• P: ¿Los módulos admiten encapsulado con resina? R: Sí, la serie admite llenado con resina.
• P: ¿Qué orientaciones de instalación se soportan? R: Horizontal, en lateral o invertida.
• P: ¿Plazo de entrega? R: Corto para pedidos pequeños/muestras; mayor para pedidos grandes/personalizados (ej. ≈ 35 días).
• P: ¿Condiciones de pago? R: Estándar 100% TT por adelantado; negociable para cooperación a largo plazo (ej. 50/50 o 30/70).
• P: ¿Garantía? R: 12 meses estándar desde la recepción.
• P: ¿Servicio postventa? R: Soporte online y onsite según contrato; esquema de respuesta 24 h para soporte de proyecto.

Ficha técnica / Especificaciones

• Modelo: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensión de entrada AC: 380 VAC (3W+PE); rango 270–490 VAC
• Frecuencia AC: 50/60 Hz ±10%
• Factor de potencia: ≥ 0,99
• Sobretensión de entrada: 487 ±10 VAC
• Subtensión de entrada: 270 ±10 VAC
• Potencia nominal DC: 40 kW
• Tensión de salida DC: 50–1000 VDC
• Corriente de salida DC: 0,5–134 A
• Rangos de potencia constante: 300–500 VDC; 600–1000 VDC
• Eficiencia máxima: ≥ 96%
• Arranque suave: 3–8 s
• Protección cortocircuito: autorrecuperación
• Precisión tensión: ≤ ±0,5%
• Precisión corriente: ≤ ±1%
• Distribución de corriente: ≤ ±5%
• Refrigeración: ventilador
• Consumo en espera: ≤ 10 W
• Comunicación: CAN (125 kbps, 5 V)
• Pantalla / ajuste: pantalla digital y botón
• Dimensiones: 460 × 218 × 84 mm (sin asa)
• Peso: ≤ 15 kg
• MTBF: 500 000 h
