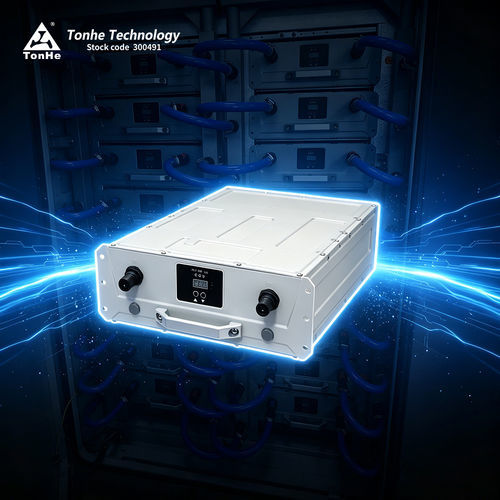

Módulo de potencia totalmente SIC TH40F10030C8L-WT

ACDC

Introducción del producto
El TH40F10030C8L-WT es un módulo de potencia refrigerado por líquido desarrollado por Tonhe para estaciones de carga de vehículos eléctricos. Entrega una potencia de salida nominal de 40 kW, ofrece un amplio rango de salida DC y admite comunicación CAN bus con la unidad de control/monitorización para configuración de parámetros, telemetría y control de estado.

Ventajas del producto

• Ruido de funcionamiento: 0 dB
• Grado de protección: IP65
• Amplio rango de temperatura de funcionamiento: -40℃ a +75℃
• Vida útil > 10 años, sin mantenimiento de proceso
• Alta eficiencia de conversión: eficiencia pico ≥ 97%

Rendimiento paramétrico (resumen)
Modelo: TH40F10030C8L-WT

Entrada AC
Tensión nominal: 400 VAC, trifásico + PE; rango de funcionamiento: 270–490 VAC
Frecuencia de entrada: 50/60 Hz ±10%
Factor de potencia: ≥0.99
Protección sobretensión: 490±10 VAC
Protección subtensión: 270±10 VAC
THD: ≤±5%

Salida DC
Potencia de salida nominal: 40 kW
Rango de tensión de salida: 300–1000 VDC
Rango de corriente de salida: 0.5–133.3 A
Rango de potencia constante: 300–1000 VDC
Eficiencia pico: ≥97%
Tiempo de arranque suave: ≤3 s
Precisión de regulación de tensión: ≤±0.5%
Protección contra cortocircuitos: protección por rearme automático
Precisión de regulación de corriente: ≤±1%
Desequilibrio de reparto de corriente: ≤±5%

Entorno de funcionamiento
Temperatura de funcionamiento: -40℃ a +75℃
Humedad relativa: ≤95% (sin condensación)
Altitud: ≤2000 m (derating por encima de 2000 m)

Características del producto
Método de refrigeración: Refrigeración líquida
Consumo en espera: <10 W
Protocolo de comunicación: CAN (125 kbps, nivel 5 V)
Ajuste de dirección: pantalla digital y operación por botones
Dimensiones (sin asa): 460 × 300 × 120 mm (D × W × H)
Peso: ≤35 kg
MTBF: 500.000 horas

Producción y bancos de prueba (resumen)
El fabricante Tonhe utiliza líneas SMT automatizadas y soporta producción en masa de módulos de carga. El centro de pruebas incluye laboratorio EMC y equipos ambientales/de prueba (emisión/inmunidad radiada, cámara de temperatura y humedad, cargas AC/DC, analizadores de potencia).

FAQ (selección)

• ¿Qué protocolo de comunicación se utiliza? CAN con velocidad de 125 kbps y nivel de voltaje 5 V.
• ¿Los módulos admiten encapsulado (potting)? Sí, todas las series lo admiten.
• Orientaciones de instalación compatibles: horizontal, de pie lateral o invertida (opción de panel frontal especial para instalación invertida disponible).
• Garantía: Garantía estándar de 12 meses desde la recepción.

Especificaciones técnicas

• Modelo: TH40F10030C8L-WT
• Marca: Tonhe
• Potencia de salida nominal: 40 kW
• Tensión de entrada AC nominal: 400 VAC (3W + PE); rango 270–490 VAC
• Frecuencia de entrada: 50/60 Hz ±10%
• Factor de potencia: ≥0.99
• Sobretensión de entrada: 490±10 VAC
• Subtensión de entrada: 270±10 VAC
• THD: ≤±5%
• Rango de tensión de salida: 300–1000 VDC
• Rango de corriente de salida: 0.5–133.3 A
• Rango de potencia constante: 300–1000 VDC
• Eficiencia pico de conversión: ≥97%
• Tiempo de arranque suave: ≤3 s
• Precisión regulación tensión: ≤±0.5%
• Protección cortocircuito: protección por rearme automático
• Precisión regulación corriente: ≤±1%
• Desequilibrio reparto corriente: ≤±5%
• Refrigeración: Refrigeración líquida
• Consumo en espera: <10 W
• Comunicación: CAN (CAN bus)
• Ajuste de dirección: Pantalla digital y botones
• Temperatura de funcionamiento: -40℃ a +75℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (derating por encima de 2000 m)
• Grado de protección: IP65
• Dimensiones (sin asa): 460 × 300 × 120 mm (D × W × H)
• Peso: ≤35 kg
• MTBF: 500.000 horas
• Ruido de funcionamiento: 0 dB
• Vida útil: >10 años
