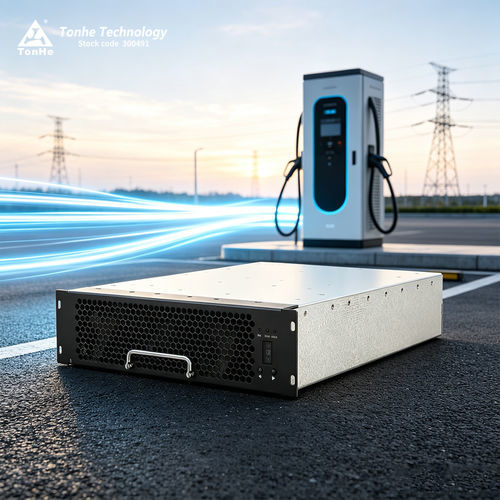

Módulo de carga VE TH40F10030C7E-WT

DC

Introducción al producto
TH40F10030C7E-WT es un módulo de carga CC de alta eficiencia y alta densidad de potencia diseñado para cargadores DC de vehículos eléctricos (VE). Puede alcanzar hasta 1000 V y ofrece potencia constante de 40 kW en los rangos 300–500 VCC y 600–1000 VCC. El módulo incorpora refrigeración por aire inteligente con modos normal y silencioso y permite la configuración de parámetros y el control del estado a través del bus CAN.

Breve del producto

• Módulo de carga CC compacto y de alta densidad para puntos de recarga.
• Tensión de salida hasta 1000 V; 40 kW constante en 300–500 VCC y 600–1000 VCC.
• Interfaz y dimensiones iguales al módulo de 30 kW para facilitar actualizaciones.

Ventajas del producto

• Amplias zonas de potencia constante: 300–500 VCC y 600–1000 VCC (40 kW).
• Consumo en espera muy bajo: <10 W.
• Baja distorsión armónica total: ≤5%.
• Amplio rango de temperatura de funcionamiento: -40℃ a +75℃.
• Alta eficiencia pico de conversión: ≥96%.

Rendimiento paramétrico
Modelo: TH40F10030C7E-WT

Entrada CA:
Voltaje de entrada: tensión nominal 380 VAC, trifásico sin neutro, rango 270–490 VAC
Frecuencia: 50/60 Hz ±10%
Factor de potencia: ≥0,99
Protección sobretensión: 490 ±10 VAC
Protección subtensión: 270 ±10 VAC

Salida CC:
Potencia nominal: 40 kW
Rango de voltaje de salida: 50–1000 VDC
Rango de corriente de salida: 0,5–134 A
Zonas de potencia constante: 40 kW constante en 300–500 VCC y 600–1000 VCC
Eficiencia pico: ≥96%
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuitos: auto-recuperación
Precisión regulación de tensión: ≤±0,5%
THD: ≤5%
Precisión regulación de corriente: ≤±1%
Desajuste de reparto de corriente: ≤±5%

Entorno de funcionamiento
Temperatura de trabajo: -40℃ a +75℃
Humedad relativa: ≤95% (sin condensación)
Altitud: ≤2000 m (derating por encima de 2000 m)

Características del producto

• Refrigeración: por ventilador (refrigeración por aire inteligente, modos normal/silencioso).
• Consumo en espera: <10 W.
• Comunicación: bus CAN (típicamente 125 kbps, nivel 5 V).
• Ajuste de dirección y visualización: pantalla digital y operación por teclas.
• Dimensiones del módulo (sin asa): 437,5 × 300 × 84 mm (L × A × H).
• Peso: ≤16 kg. MTBF: 500000 horas.

Centro de producción y pruebas
Fabricado en instalaciones con líneas SMT automáticas y procesos de control de calidad. Laboratorio de pruebas con cámaras EMC semianecoicas, cámaras climáticas y bancos de prueba eléctricos para validar emisiones, inmunidad y rendimiento del sistema.

Certificados y embalaje
Conformidad con estándares de gestión de calidad relevantes. El módulo se suministra con embalaje protector y procedimientos de manipulación adecuados para transporte industrial.

Preguntas frecuentes (FAQ)

• Protocolo de comunicación: bus CAN (típicamente 125 kbps, 5 V).
• Potting: la serie admite llenado con potting si es necesario.
• Métodos de instalación: horizontal, lateral o invertido (puede requerir personalización del panel frontal).
• Envío: pedidos pequeños por mensajería puerta a puerta; envíos grandes por mar o aire en contenedores.
• Plazo de entrega: corto para pedidos estándar; más largo para pedidos personalizados o grandes cantidades (ej.: ~35 días de producción, confirmar).
• Condiciones de pago: negociables según cooperación (anticipo y saldo habituales).
• Garantía: 12 meses estándar desde la recepción.

Especificaciones técnicas

• Modelo: TH40F10030C7E-WT
• Marca: Tonhe
• Potencia nominal: 40 kW
• Rango voltaje salida: 50–1000 VDC
• Rango corriente salida: 0,5–134 A
• Zonas de potencia constante: 300–500 VCC y 600–1000 VCC (40 kW)
• Eficiencia pico: ≥96%
• Consumo en espera: <10 W
• THD: ≤5%
• Precisión regulación tensión: ≤±0,5%
• Precisión regulación corriente: ≤±1%
• Desajuste reparto corriente: ≤±5%
• Arranque suave: 3–8 s
• Protección cortocircuitos: auto-recuperación
• Comunicación: CAN bus (125 kbps, 5 V)
• Refrigeración: ventilador (aire inteligente, Normal/Silent)
• Temperatura funcionamiento: -40℃ a +75℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (derating por encima)
• Dimensiones: 437,5 × 300 × 84 mm (sin asa)
• Peso: ≤16 kg
• MTBF: 500000 horas
