Módulo de potencia digital TH40F10030C8L-WT

DCAC

Introducción del producto

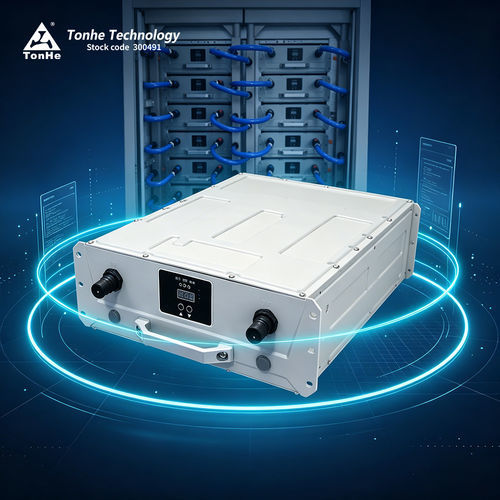

TH40F10030C8L-WT es un módulo de potencia refrigerado por líquido de Tonhe diseñado para estaciones de carga EV. Admite entrada trifásica de cuatro conductores (trifásico + PE) en el rango 323–460 VAC; la entrada nominal es 400 VAC. Potencia de salida DC nominal 40 kW con rango de tensión en potencia constante 300–1000 VCC. La unidad de control/monitorización de la estación se comunica con el módulo mediante CAN para configuración, telemetría y control operativo.

Ventajas clave

• Ruido de funcionamiento: 0 dB
• Grado de protección: IP65
• Rango de temperatura de funcionamiento: -40 °C a +75 °C
• Vida útil prevista >10 años, diseño que reduce el mantenimiento
• Eficiencia máxima ≥97%

Rendimiento paramétrico
Modelo: TH40F10030C8L-WT
Potencia de salida DC nominal: 40 kW
Rango de tensión de salida DC: 300–1000 VCC
Rango de corriente de salida DC: 0,5–133,3 A
Rango de potencia constante: 300–1000 VCC
Eficiencia máxima: ≥97%
Tiempo de arranque suave: ≤3 s
Precisión de regulación de tensión: ≤±0,5%
Precisión de regulación de corriente: ≤±1%
Desequilibrio en reparto de corriente: ≤±5%
Protección contra cortocircuitos: protección de retroceso automático

Entrada CA
Tensión nominal: 400 VAC (3W+PE); rango 270–490 VAC
Frecuencia de entrada: 50/60 Hz ±10%
Factor de potencia de entrada: ≥0,99
Protección sobretensión: 490 ±10 VAC
Protección subtensión: 270 ±10 VAC
THD: ≤±5%

Entorno de funcionamiento
Temperatura de trabajo: -40 °C a +75 °C
Humedad relativa: ≤95% sin condensación
Altitud: ≤2000 m (reducción de potencia por encima de 2000 m)

Características del producto

• Método de refrigeración: refrigeración líquida
• Grado de protección: IP65
• Consumo en espera: <10 W
• Protocolo de comunicación: CAN (125 kbs, 5 V)
• Configuración de dirección: pantalla digital y botones
• Dimensiones (profundidad×ancho×alto, sin asa): 460×300×120 mm
• Peso: ≤35 kg
• MTBF: 500 000 horas

Producción y pruebas
Fabricado en líneas SMT y de ensamblaje automatizadas con procesos de recubrimiento y envejecimiento. Verificación del producto mediante pruebas EMC de emisión e inmunidad y ensayos ambientales y eléctricos en laboratorio cualificado.

Embalaje y envío
Embalaje preparado para transporte protegido. Pedidos pequeños enviados puerta a puerta por mensajería; pedidos grandes por mar/aire en contenedores. Condiciones logísticas (p. ej. FOB) negociables.

Preguntas frecuentes (resumen)

• Comunicación: CAN, 125 kbs, 5 V
• Potting (relleno): la serie admite potting si se solicita
• Método de instalación: horizontal, lateral o invertido (instalación invertida puede requerir panel frontal personalizado)
• Tiempos de entrega: venta directa de fábrica; aprox. 7 días para cantidades pequeñas (~10 unidades), más tiempo para series grandes o personalizadas (~35 días según coordinación)
• Condiciones de pago: TT por adelantado (negociables para cooperación a largo plazo)
• Personalización: opciones OEM/ODM (placa, color, forma)
• Garantía: 12 meses desde la recepción

Características / Especificaciones técnicas

• Modelo: TH40F10030C8L-WT
• Marca: Tonhe
• Grado de protección: IP65
• Potencia de salida DC nominal: 40 kW
• Rango tensión DC: 300–1000 VCC
• Rango corriente DC: 0,5–133,3 A
• Tensión entrada AC nominal: 400 VAC (3W+PE); rango 270–490 VAC
• Frecuencia: 50/60 Hz ±10%
• Factor de potencia: ≥0,99
• THD: ≤±5%
• Eficiencia máxima: ≥97%
• Arranque suave: ≤3 s
• Regulación tensión: ≤±0,5%
• Regulación corriente: ≤±1%
• Desequilibrio reparto corriente: ≤±5%
• Refrigeración: refrigeración líquida
• Consumo en espera: <10 W
• Comunicación: CAN (125 kbs, 5 V)
• Dimensiones: 460×300×120 mm (sin asa)
• Peso: ≤35 kg
• MTBF: 500 000 horas
• Vida útil esperada: >10 años
