Módulo de potencia digital TH40F10030C8L-WT

ACDCACDC

Descripción del producto

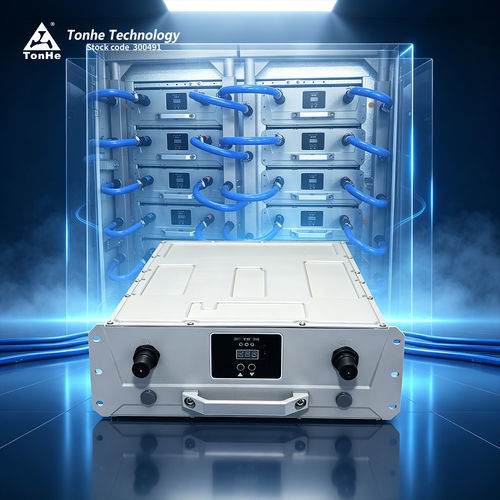

El TH40F10030C8L-WT es un módulo de potencia refrigerado por líquido de Tonhe Technology diseñado para estaciones de carga de VEH. Acepta entrada AC trifásica (323–460 Vac nominal) y entrega hasta 40 kW en DC con un rango de salida constante por defecto de 300–1000 VDC. La comunicación CAN permite la integración con unidades de control y supervisión del cargador.

Ventajas clave

• Ruido en funcionamiento: 0 dB
• Índice de protección: IP65
• Amplio rango de temperatura: -40℃ a +75℃
• Vida útil prevista > 10 años, proceso con mínimo mantenimiento
• Alta eficiencia de conversión: pico ≥ 97%

Especificaciones técnicas

• Modelo: TH40F10030C8L-WT
• Potencia nominal: 40 kW
• Entrada AC: 400 VAC nominal (3W+PE), operación 270–490 VAC, 50/60 Hz ±10%
• Factor de potencia: ≥0.99; THD ≤ ±5%
• Salida DC: 300–1000 VDC, corriente 0.5–133.3 A; rango de potencia constante 300–1000 VDC
• Eficiencia pico ≥97%; arranque suave ≤3 s; regulación de tensión ≤ ±0.5%; regulación de corriente ≤ ±1%; desequilibrio de reparto de corriente ≤ ±5%
• Protecciones: sobre/subtensión de entrada, protección por cortocircuito con autoreinicio
• Método de refrigeración: refrigeración líquida; consumo en espera <10 W
• Comunicación: CAN (125 kbs, 5 V); ajuste de dirección por pantalla digital y botones
• Dimensiones (sin asa): 460×300×120 mm (D×W×H); peso ≤35 kg; MTBF 500.000 h

Instalación y comunicación
Admite instalación horizontal, de pie lateral o invertida. La comunicación CAN permite configuración de parámetros, telemetría y control de estado. Personalización del frontal disponible para instalaciones alternativas.

Medio ambiente y fiabilidad
Temperatura de funcionamiento -40℃ a +75℃; humedad relativa ≤95% sin condensación; altitud ≤2000 m (derating por encima). Caja IP65 apta para entornos exteriores o exigentes. MTBF y vida útil orientados a instalaciones comerciales a largo plazo.

Producción y centro de pruebas
Tonhe Technology cuenta con certificaciones ISO9001 e IATF16949. La fabricación incluye líneas SMT automáticas, soldadura por ola, línea de recubrimiento, detección de envejecimiento y control completo. El centro de pruebas dispone de cámara EMC semi-anecoica certificada CNAS, cargas Chroma, analizador Yokogawa y cámaras de temperatura/humedad para validaciones integrales.

Certificaciones y garantía
Certificaciones: ISO9001, IATF16949, CE y TUV para módulos y cargadores. Garantía estándar: 12 meses desde el envío.

Embalaje y envío
Embalado para transporte protegido. Pedidos pequeños por mensajería exprés; grandes por contenedor marítimo/aéreo. Opciones de embalaje personalizadas disponibles para proyectos.

Preguntas frecuentes (selección)

• ¿Cuál es el protocolo de comunicación? CAN, 125 kbs, 5 V.
• ¿Los módulos permiten potting/colado? Sí, todas las series admiten relleno con resina/pegamento.
• ¿Qué métodos de instalación se admiten? Horizontal, de pie lateral o invertido; personalización frontal posible.
• ¿Plazo típico de entrega? Aprox. 7 días para ≥10 unidades; pedidos grandes o personalizados requieren más coordinación (ej. ~35 días).
• ¿Duración de la garantía? 12 meses estándar tras recepción.
• ¿Servicio postventa? Soporte online y in situ según contrato; esquema de respuesta 24 h para proyectos.
