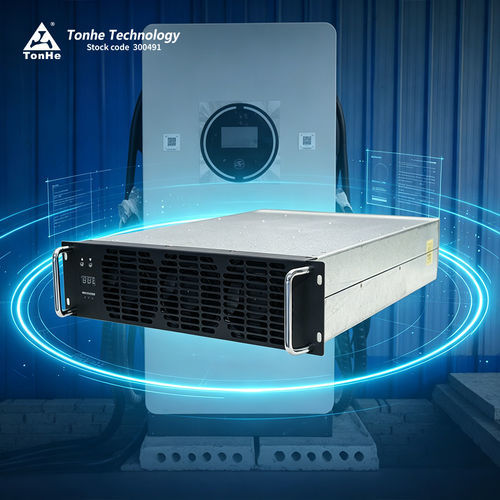

Módulo de carga para vehículo eléctrico TH40F10030C9E-WT

VEDC

Introducción al producto
TH40F10030C9E-WT es un módulo de potencia de alta eficiencia y alta densidad de potencia diseñado para aplicaciones de carga de vehículos eléctricos. Admite 270Vac–490Vac en sistema trifásico de cuatro hilos (trifásico + PE) y entrega hasta 40 kW. El rango de salida de potencia constante por defecto es 300 Vdc–1000 Vdc. La unidad de supervisión/control del sistema de carga se comunica con el módulo mediante CAN para configurar parámetros, recopilar estado y controlar el módulo.

Ventajas del producto

• Bajo ruido: ≈60 dB a plena carga (condiciones estándar)
• Alta eficiencia: eficiencia a plena carga >96%; eficiencia máxima ≥97,2%
• Baja potencia reactiva en reposo: <12 Var
• Diseño DM: volumen de componentes bobinados reducido ≈30%, disipación térmica mejorada

Rendimiento paramétrico (resumen)
Modelo: TH40F10030C9E-WT
Entrada AC: soporta 270Vac–490Vac sistema trifásico de cuatro hilos (trifásico + PE).
Salida DC: salida de potencia constante por defecto 300 Vdc–1000 Vdc; potencia nominal 40 kW.

Centro de producción y pruebas (resumen)
La fabricación opera bajo ISO9001 e IATF16949. Instalaciones incluyen líneas SMT automáticas, impresión e inspección de pasta de soldadura, montaje por inserción y soldadura por ola, líneas de recubrimiento protector y líneas de envejecimiento/prueba. La capacidad anual supera 500 000 módulos tras más de 50 procesos de producción.
El centro de pruebas cuenta con cámara EMC semi-aneecoica de 3 m y equipos avanzados (analizadores de potencia, cámaras climáticas, fuentes AC estables, cargas DC y sistemas de inmunidad transitoria) para ensayos de emisiones, inmunidad y fiabilidad.

Embalaje y envío (resumen)
Pedidos pequeños: paquetería internacional (puerta a puerta). Envíos grandes: contenedores por mar o aire.

Preguntas frecuentes (selección)

• Protocolo de comunicación: CAN (baud típico 125 kbps; nivel lógico 5 V).
• Relleno con pegamento: todos los módulos de la serie soportan encapsulado con adhesivo.
• Instalación: horizontal, en posición lateral o invertida (la instalación invertida puede requerir panel frontal personalizado).
• Plazo de entrega: muestras normalmente en stock; pequeñas producciones plazos cortos (ej. ≈7 días para ≥10 uds); pedidos grandes/personalizados requieren coordinación (ej. ≈35 días).
• Condiciones de pago: estándar 100% TT por adelantado; condiciones alternativas negociables para cooperación a largo plazo.
• Garantía: 12 meses estándar desde la recepción.
• Postventa: servicio online y en sitio según contrato.
• Certificaciones: ISO9001, IATF16949, CE, TUV y calificaciones relacionadas.

Características / especificaciones técnicas

• Modelo: TH40F10030C9E-WT
• Marca: Tonhe
• Potencia nominal de salida: 40 kW
• Rango de tensión de salida: 50–1000 VDC
• Rango de corriente de salida: 1–134 A
• Eficiencia máxima: ≥97.2%
• Nivel de ruido: ≈60 dB a plena carga (ambiente estándar)
• Método de refrigeración: ventilador
• Dimensiones: 437.5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• Comunicación: CAN (125 kbps, 5 V)
• MTBF: 500000 horas
