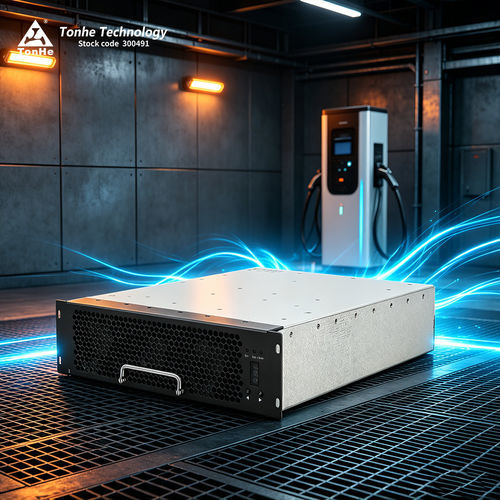

Módulo de potencia DC TH40F10030C7E-WT

Resumen del producto

• TH40F10030C7E-WT es un módulo de carga DC de 40 kW de Tonhe diseñado para cargadores EV y pilas de carga.
• Tensión de salida hasta 1000 VDC; potencia constante de 40 kW en los intervalos 300–500 VDC y 600–1000 VDC.
• Factor de forma compatible con el módulo de 30 kW para facilitar actualizaciones e iteraciones.

Introducción del producto
El TH40F10030C7E-WT es un módulo de carga DC inteligente y de alta densidad de potencia desarrollado para sistemas comerciales de carga EV. Admite salida hasta 1000 VDC y entrega 40 kW de potencia constante dentro de las ventanas de tensión indicadas. El módulo emplea refrigeración por aire inteligente con modos normal y silencioso, y permite ajuste de parámetros y control de estado vía bus CAN, además de operación local mediante pantalla y teclas.

Ventajas del producto

• Dos ventanas de potencia constante: 300–500 VDC y 600–1000 VDC para operación a 40 kW.
• Consumo en espera muy bajo: <10 W.
• Baja distorsión armónica total: THD ≤5%.
• Amplio rango de temperatura ambiente: -40℃ a +75℃.
• Alta eficiencia de conversión: pico ≥96%.

Rendimiento paramétrico
Entrada AC: 380 VAC trifásico nominal; rango de funcionamiento 270–490 VAC. Frecuencia 50/60 Hz ±10%. Factor de potencia ≥0,99. Protección sobretensión 490±10 VAC; subtensión 270±10 VAC.

Salida DC: potencia nominal 40 kW. Rango de tensión de salida 50–1000 VDC. Rango de corriente de salida 0,5–134 A. Potencia constante 40 kW cuando la tensión de salida es 300–500 VDC o 600–1000 VDC. Eficiencia de conversión pico ≥96%. Tiempo de arranque suave 3–8 s. Cortocircuito: protección de autorretorno. Precisión de regulación de tensión ≤±0,5%. Precisión de regulación de corriente ≤±1%. Desbalance de reparto de corriente ≤±5%. THD ≤5%.

Entorno de funcionamiento
Temperatura de trabajo: -40℃ a +75℃. Humedad relativa ≤95% (sin condensación). Altitud ≤2000 m (derating por encima de 2000 m).

Características del producto

• Refrigeración: ventilador (refrigeración por aire inteligente, modos normal/silencioso).
• Consumo en espera <10 W.
• Comunicación: bus CAN (soporta control CAN y ajuste de parámetros; velocidad CAN típica 125 kbps).
• Operación local: pantalla digital y teclas para ajuste de dirección y visualización de estado.
• Dimensiones del módulo (sin asa): 437,5 × 300 × 84 mm (L×A×H). Peso ≤16 kg.
• MTBF: 500 000 horas. Garantía estándar: 12 meses desde la recepción.

Especificaciones técnicas

• Modelo: TH40F10030C7E-WT
• Marca: Tonhe
• Potencia de salida DC nominal: 40 kW
• Rango de tensión de salida DC: 50–1000 VDC
• Rango de corriente de salida DC: 0,5–134 A
• Rangos de potencia constante: 300–500 VDC y 600–1000 VDC (40 kW)
• Eficiencia de conversión pico: ≥96%
• Consumo en espera: <10 W
• THD: ≤5%
• Precisión regulación tensión: ≤±0,5%
• Precisión regulación corriente: ≤±1%
• Desbalance reparto corriente: ≤±5%
• Tiempo arranque suave: 3–8 s
• Protección cortocircuito: autorretorno
• Refrigeración: ventilador (aire inteligente, modos normal/silencioso)
• Comunicación: bus CAN (velocidad típica 125 kbps)
• Dimensiones (L×A×H sin asa): 437,5 × 300 × 84 mm
• Peso: ≤16 kg
• Temperatura de operación: -40℃ a +75℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (derating por encima de 2000 m)
• MTBF: 500 000 horas
• Garantía: 12 meses desde la recepción
