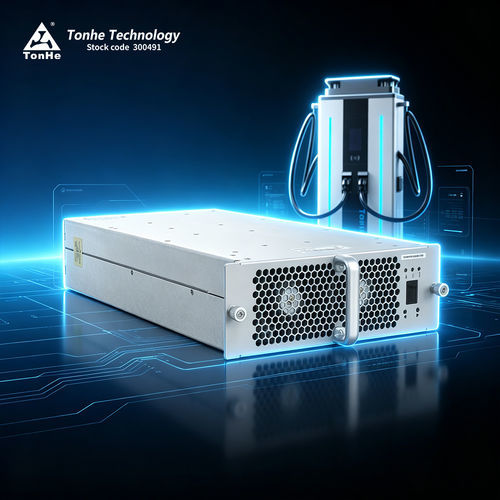

Módulo de potencia digital TH40F10030C8E-WT

ACACDCDC

Resumen del producto
El TH40F10030C8E-WT es un módulo de potencia de alta densidad diseñado para estaciones de carga de vehículos eléctricos. Acepta entrada trifásica 3W+PE de 270–490 VAC y tiene una potencia nominal máxima de 40 kW. Rangos de salida en potencia constante por defecto: 300–500 VDC y 600–1000 VDC.

Introducción
El módulo ofrece salida DC flexible de 50 a 1000 VDC y un rango de corriente de 0,5–134 A. Integra conversión de potencia, protecciones y comunicaciones para su integración en puntos de recarga e infraestructura de carga comercial.

Ventajas del producto

• Cumple con la dimensión tres-unificada de State Grid; amplias ventanas de potencia constante: 300–500 VDC y 600–1000 VDC
• Baja potencia reactiva en espera: ≤10 Var
• Baja distorsión armónica total (THD): ≤5%

Rendimiento paramétrico (resumen)
Modelo: TH40F10030C8E-WT
Entrada AC: 380 VAC nominal, 3W+PE; rango operativo 270–490 VAC
Frecuencia AC: 50/60 Hz ±10%
Factor de potencia de entrada: ≥0,99
Protección sobretensión AC: 487±10 VAC
Protección subtensión AC: 270±10 VAC
Potencia nominal de salida DC: 40 kW
Rango tensión salida DC: 50–1000 VDC
Rango corriente salida DC: 0,5–134 A
Rangos de potencia constante: 300–500 VDC; 600–1000 VDC
Eficiencia pico: ≥96%
Tiempo de arranque suave: 3–8 s
Protección cortocircuito: autorrecuperable
Precisión regulación de tensión: ≤±0,5%
THD: ≤5%
Precisión regulación de corriente: ≤±1%
Desbalance de reparto de corriente: ≤±5%
Temperatura de funcionamiento: -30℃ a +70℃
Humedad relativa: 5%–95% RH (sin condensación)
Altitud: ≤2000 m (derating por encima de 2000 m)
Refrigeración: refrigeración por ventilador
Consumo en espera: ≤10 W
Comunicación: CAN (125 kbps, 5 V)
Ajuste de dirección: pantalla digital y botones
Dimensiones módulo (sin asa): 460 × 218 × 84 mm (L × A × H)
Peso: ≤15 kg
MTBF: 500.000 horas

Centro de producción
La fabricación cumple ISO9001 e IATF16949. Instalaciones: líneas SMT automáticas, impresión e inspección de pasta de soldadura, línea de soldadura por ola, línea de recubrimiento protector y líneas de envejecimiento. Capacidad anual superior a 500.000 módulos tras proceso completo.

Centro de pruebas
Pruebas en laboratorio EMC certificado CNAS y DiLAC, con cámara semianecoica de 3 m, fuente AC y carga Chroma, analizador de potencia Yokogawa WT1800, multímetros de alta precisión, cámaras térmicas/humedad, sistema AXOS8 para surge/EFT/DIP y equipo de inmunidad transitoria.

Certificados & Exportación
Certificaciones relevantes: CE, TUV y certificados de sistemas de calidad. Productos exportados a múltiples países y regiones.

Embalaje & Envío
Pedidos pequeños suelen enviarse por transporte exprés internacional; envíos grandes por contenedor marítimo o aéreo. FOB Shijiazhuang a menudo utilizado para contenedores.

FAQ (seleccionadas)

• P1: ¿Qué protocolo de comunicación se usa? R: CAN; velocidad 125 kbps; nivel 5 V.
• P2: ¿Soportan encapsulado con resina? R: Sí, toda la serie lo soporta.
• P3: ¿Qué orientaciones de instalación son posibles? R: Horizontal, de lado o boca abajo; la instalación boca abajo puede requerir personalización del panel frontal.
• P4: ¿Cómo se gestionan los envíos? R: Pedidos pequeños por exprés (puerta a puerta); pedidos grandes por contenedor marítimo o aéreo.
• P5: ¿Plazos de entrega? R: Depende de la cantidad; plazos cortos posibles para artículos estándar (ej.: ~7 días para algunas pequeñas cantidades); pedidos grandes/personalizados a coordinar.
• P6: ¿Condiciones de pago? R: Estándar 100% TT por adelantado; negociable para cooperación a largo plazo.
• P7: ¿Opciones de personalización? R: OEM/ODM: placa, logo, número de modelo, color y forma personalizables.
• P8: ¿Garantía? R: 12 meses desde la recepción.
• P9: ¿Servicio postventa? R: Soporte online y onsite según contrato; esquema de respuesta 24 horas para proyectos.

Especificaciones técnicas

• Modelo: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Entrada AC: 380 VAC nominal, 3W+PE; 270–490 VAC operativo
• Frecuencia AC: 50/60 Hz ±10%
• Factor de potencia: ≥0,99
• Protección sobretensión: 487±10 VAC
• Protección subtensión: 270±10 VAC
• Potencia DC nominal: 40 kW
• Tensión de salida: 50–1000 VDC
• Corriente de salida: 0,5–134 A
• Rangos de potencia constante: 300–500 VDC; 600–1000 VDC
• Eficiencia pico: ≥96%
• Arranque suave: 3–8 s
• Protección cortocircuito: autorrecuperable
• Regulación tensión: ≤±0,5%
• THD: ≤5%
• Regulación corriente: ≤±1%
• Desbalance reparto corriente: ≤±5%
• Temperatura funcionamiento: -30℃ a +70℃
• Humedad relativa: 5%–95% RH, sin condensación
• Altitud: ≤2000 m (derating por encima)
• Refrigeración: ventilador
• Consumo en espera: ≤10 W
• Comunicación: CAN (125 kbps, 5 V)
• Ajuste dirección: pantalla digital, botones
• Dimensiones (sin asa): 460 × 218 × 84 mm (L × A × H)
• Peso: ≤15 kg
• MTBF: 500.000 horas
