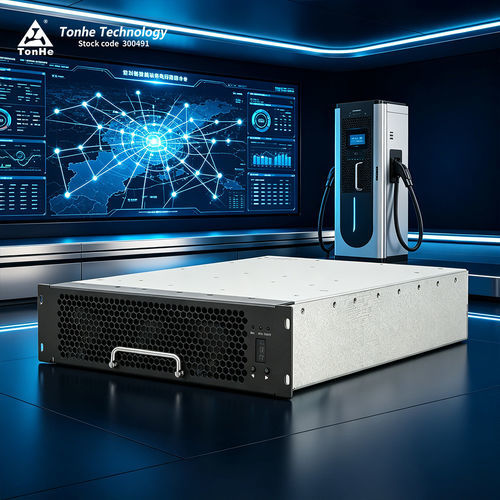

Módulo de potencia ACDC THWT40F10030C9E

Resumen del producto
El THWT40F10030C9E es un módulo de carga DC de 40 kW diseñado para aplicaciones de carga de vehículos eléctricos en entornos industriales y comerciales. El módulo cumple con IEC61851 e IEC60664 y puede satisfacer requisitos EMC Clase B.

Ventajas del producto

• Amplio rango de potencia constante de salida: 300–1000 VCC
• Consumo en espera muy bajo: <10 W
• Baja distorsión armónica total: ≤5 %
• Amplio rango de temperatura de funcionamiento: -40 °C a +75 °C
• Alta eficiencia máxima de conversión: ≥97,2 %
• Bajo nivel de ruido: 60 dB a plena carga (temperatura ambiente)

Rendimiento paramétrico
Modelo: THWT40F10030C9E
Entrada AC: 400 VAC nominal, 3W+PE (rango 340–460 VAC); 50/60 Hz ±10 %; FP ≥0,99; protección sobretensión 490 ±6 VAC; protección subtensión 270 ±6 VAC
Salida DC: Potencia nominal 40 kW; rango de tensión 200–1000 VCC; rango de corriente 8–134 A; rangos de potencia constante 300–500 VCC y 500–1000 VCC; eficiencia pico ≥97,2 %; arranque suave ≤3 s; protección contra cortocircuito con autorreposición; regulación de tensión ≤±0,5 %; regulación de corriente ≤±1 %; desequilibrio de reparto de corriente ≤±5 %; THD ≤5 %
Entorno: Temperatura de funcionamiento -40 °C a +70 °C; humedad ≤95 % HR (sin condensación); altitud ≤2000 m (reducción por encima)
Mecánica: Dimensiones (sin asa) 437,5 × 300 × 84 mm (L × A × H); peso ≤18 kg; refrigeración: por ventilador; MTBF 500 000 h
Comunicación y control: CAN (125 kb/s, 5 V); pantalla digital y botones para dirección/ajustes; admite encapsulado con resina

Capacidades de producción y ensayo
Tonhe Technology cuenta con certificaciones ISO9001 e IATF16949. La fabricación incluye líneas SMT automáticas, inspección de pasta de soldadura, líneas de soldadura por ola, sistemas de recubrimiento automático, líneas de envejecimiento y procesos completos de ensamblaje. La capacidad anual supera los 500 000 módulos.

Certificados y embalaje
Certificados CE y otros disponibles. El embalaje y envío se realizan según el flujo de producción de la compañía (imágenes de embalaje disponibles bajo solicitud).

FAQ (selección)

• Protocolo de comunicación: CAN, 125 kb/s, 5 V.
• Encapsulado con resina: compatible en todas las series.
• Instalación: horizontal, en posición lateral o invertida (invertida requiere frontal sin asa).
• Plazo de entrega: normalmente ~7 días para ≥10 unidades; pedidos grandes/personalizados hasta ~35 días.
• Pago: TT por adelantado estándar; alternativas negociables para cooperación estratégica.
• Personalización: OEM/ODM disponibles (placa, logo, modelo, color, forma).
• Garantía: 12 meses estándar desde la recepción.
• Postventa: servicios en línea y in situ; respuesta 24 h para proyectos según contrato.
• Certificaciones: ISO9001, IATF16949, CE, TUV, etc.

Especificaciones técnicas

• Modelo: THWT40F10030C9E
• Brand: Tonhe Technology
• Potencia de salida nominal: 40 kW
• Rango de tensión de salida: 200–1000 VCC
• Rango de corriente de salida: 8–134 A
• Rangos de potencia constante: 300–500 VCC y 500–1000 VCC
• Eficiencia de conversión máxima: ≥97,2 %
• Consumo en espera: <10 W
• THD: ≤5 %
• Tiempo de arranque suave: ≤3 s
• Protección cortocircuito: autorreposición
• Precisión regulación tensión: ≤±0,5 %
• Precisión regulación corriente: ≤±1 %
• Desequilibrio de reparto corriente: ≤±5 %
• Refrigeración: por ventilador
• Comunicación: CAN (125 kb/s, 5 V)
• Tensión entrada AC nominal: 400 VAC, 3W+PE (340–460 VAC)
• Frecuencia entrada: 50/60 Hz ±10 %
• Factor de potencia: ≥0,99
• Temperatura de funcionamiento: -40 °C a +70 °C
• Humedad relativa: ≤95 % HR (sin condensación)
• Altitud: ≤2000 m (reducción por encima)
• Dimensiones (sin asa): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• MTBF: 500 000 horas
