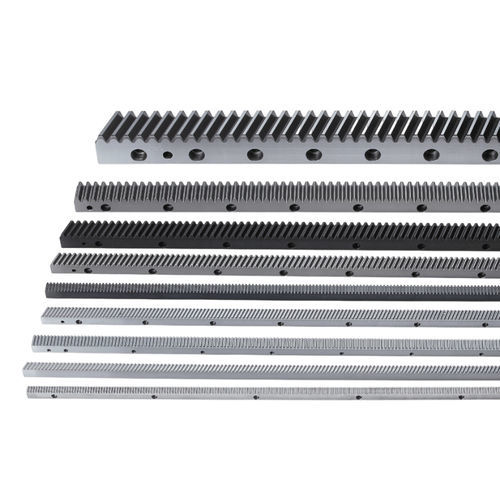

Cremallera helicoidal CHTGH02010-DIN5

rectificadode precisiónlineal

Product overview
La CHTGH02010-DIN5 es una cremallera de dientes helicoidales rectificada en acero S50C. Los dientes están templados (HRC50-55) y rectificados; la barra se rectifica por las cuatro caras tras el temple. Ángulo de hélice derecho 19°31'42". Diseñada para transmisión lineal de alta precisión en máquinas CNC de alto nivel en entornos con control de temperatura. Error total de paso Fp/1000 ≤ 0,030 mm (medido a 25°C).

Technical data
Perfil de diente: Helicoidal
Código de producto: CHTGH
Módulo (M): 2
Tratamiento de dientes: Dientes templados y rectificados
Tratamiento térmico: Templado (HRC50-55)
Calidad (Q): DIN 5
Material: S50C
Rango de longitud (L): 960-1017,88 mm
Longitud (L): 1000,00 mm
L2: 8,5 mm
N.º de dientes (Z): 150
Ancho (B): 24 mm
Altura (A0): 24 mm
Altura del punto de paso (A1): 22 mm
D: 62,5 mm
I: 125 mm
N.º de taladros (N°): 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31,7 mm
I1: 936,6 mm
ød2: 5,7 mm
Chaflán (f): 2 mm
Error total de paso (Fp): 0,030
Rango fuerza máxima de avance (kN): ≦10
Fuerza máxima de avance (kN): 9,08
Peso (KG): 4,1
Ángulo de hélice derecho (β): 19°31'42"

Unit
Unidad: mm

Features / technical specifications

• Modelo / referencia: CHTGH02010-DIN5
• Código de producto: CHTGH
• Perfil de diente: Helicoidal (derecho)
• Módulo (M): 2
• Material: S50C (acero al carbono medio)
• Tratamiento térmico: Templado (HRC50-55, alta frecuencia)
• Tratamiento de dientes: Dientes templados y rectificados; barra rectificada en las cuatro caras
• Precisión: DIN 5 (Error total de paso Fp/1000 ≦ 0,030 mm a 25°C)
• Ángulo de hélice (β): 19°31'42" (derecho)
• Longitud: 1000,00 mm (rango 960–1017,88 mm)
• N.º de dientes: 150
• Fuerza máxima de avance: 9,08 kN (rango ≤10 kN)
• Peso: 4,1 kg
• Aplicación típica: máquinas CNC de gama alta en ambiente con control térmico
