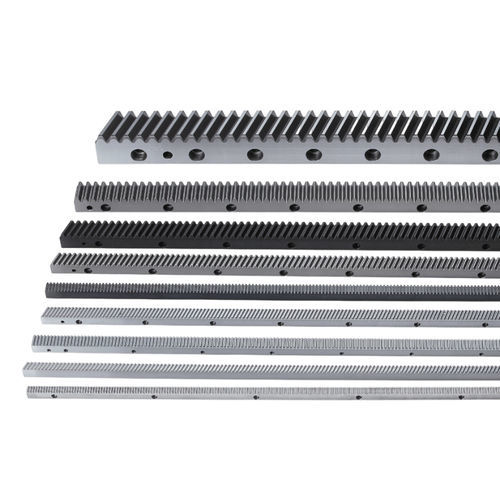

Cremallera helicoidal CHTMH02020-DIN10

Resumen del producto Material : S50C Ángulo de hélice a derechas : 19°31'42" Endurecido : Dureza HRC50-55 Fresado, dientes endurecidos y arenados Datos técnicos Perfil de los dientes: Helicoidal Código del producto: CHTMH Módulo (M): 2 Tratamiento de los dientes: Fresado Tratamiento Térmico: Endurecido Calidad (Q): DIN 10 Material: S50C Rango de longitud (L): 1920-2035.75 Longitud (L): 2000.00 L2: 8.5 Nº de Dientes (Z): 300 Anchura (B): 24 Altura (A0): 24 Altura de la línea de paso (A1): 22 D: 62.5 I: 125 N° de Taladro (N°): 16 A: 8 ød1: 7 øD: 11 E: 7 D1: 31.7 I1: 1936.6 ød2: 5,7 Chaflán (f): 2 Error de paso total (Fp): 0.400 Rango de fuerza de avance máxima (kN): ≦10 Fuerza de avance máx. (kN): 6.48 Peso (KG): 8,2 Ángulo de hélice a derechas(β): 19°31'42" Unidad mm Características / especificaciones técnicas

• Perfil del diente: Helicoidal
• Código de producto: CHTMH
• Módulo (M): 2
• Tratamiento de los dientes: Fresados
• Tratamiento Térmico: Endurecido
• Calidad (Q): DIN 10
• Material: S50C
• Rango de Longitud (L): 1920-2035,75 mm
• Longitud (L): 2000,00 mm
• L2: 8,5 mm
• Número de Dientes (Z): 300
• Ancho (B): 24 mm
• Altura (A0): 24 mm
• Altura de la línea de paso (A1): 22 mm
• D: 62,5 mm
• I: 125 mm
• Número de Taladros (N°): 16
• A: 8 mm
• ød1: 7 mm
• øD: 11 mm
• E: 7 mm
• D1: 31,7 mm
• I1: 1936,6 mm
• ød2: 5,7 mm
• Chaflán (f): 2 mm
• Error de paso total (Fp): 0.400
• Gama de fuerza de avance máxima (kN): ≦10
• Fuerza de avance máxima (kN): 6,48
• Peso (KG): 8,2
• Ángulo de hélice derecha (β): 19°31'42"
