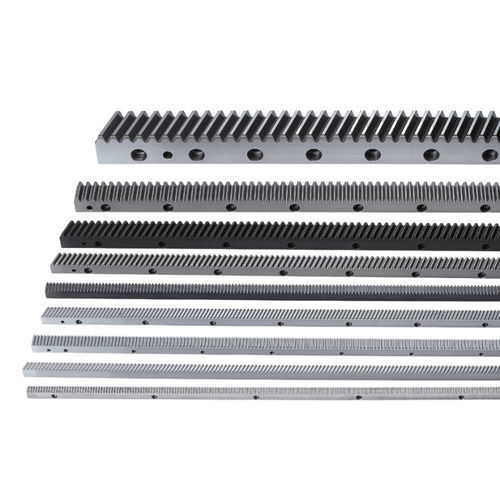

Cremallera helicoidal MSTMQ03010-DIN8templadolineal
Añadir a mis favoritos
Añadir al comparador
Características
- Dentado
- helicoidal
- Otras características
- lineal, templado
- Largo
Máx.: 1.017,88 mm
(40,074 in)Mín.: 960 mm
(37,795 in)
Descripción
Descripción general
Datos técnicos
Aplicaciones y compatibilidad
Unidades
mm
- Cremallera de dientes rectos para transmisión lineal de potencia y posicionamiento
- Código de producto: MSTMQ03010-DIN8
- Material: SCM440, templado y revenido (dureza HRC20-28)
- Acabado de dientes: fresado; Precisión: DIN 8
Datos técnicos
- Módulo (M): 3
- Número de dientes (Z): 108
- Longitud (L): 1017,88 mm (rango 960–1017,88 mm)
- Ancho (B): 30 mm
- Altura (A0): 29 mm; Altura de línea de paso (A1): 26 mm
- D: 63,62 mm; I: 127,23 mm
- Número de orificios: 8; ød1: 10 mm; øD: 15 mm; E: 9 mm; D1: 34,4 mm; I1: 949,1 mm; ød2: 7,7 mm
- Bisel (f): 2 mm; Error total de paso (Fp): 0,100 mm
- Rango de fuerza máxima de avance: ≤10 kN; Fuerza máxima de avance: 2,31 kN
- Peso: 6,2 kg
Aplicaciones y compatibilidad
- Diseñada para sistemas de accionamiento lineal, máquinas y equipos de automatización que requieren precisión media-alta (DIN 8)
- Compatible con piñones módulo 3 y conjuntos con fijación pasante (8 orificios)
Unidades
mm
